一、概述：
玻璃转子流量计是带透明锥管能测量封闭管道中各种液体或气体的瞬间流量,直接观察介质流动状态的指标型仪表,广泛应用于化工、石油，轻工、医疗、化肥、食品、造纸、环保及合成纤维，科学研究单位。本场生产的玻璃转子流量计为适应化工部门的需要，除保持原来基型产品特点外，还制造了新型的有机玻璃转子流量计及高压下使用的金属管转子流量计。
二、产品选型：
根据用户要求，测量锥管有高硼硅质玻璃、聚砜、有机玻璃、聚碳酸酯等多种材料。金属管浮子流量计可附带电信号输出的上下限报警功能选择。
流量计的结构及外形可为用户特定设计与制造。
普通型：LZB-( )；耐腐型：LZB-( )F
玻璃转子流量计流量规格表：
|
通径mm |
型 号 |
流量范围 |
精度
等级 |
耐压
MPa |
允许被测介
质状况 |
备注 |
|
液体 |
气体 |
|
|
温度℃ |
压力MPa |
|
2 |
LZB-2 |
0.4-4 0.6-6 1-10
1.6-16 ml/min |
6-60 10-100 16-160 25-250 ml/min |
4 |
≤0.4 |
-20～+120℃ |
≤0.25 |
氢氧氮气均可实测 |
|
3 |
LZB-3 |
2.5-25 4-40 6-60 10-100 ml/min |
40-400 60-600 100-1000 160-1600 ml/min |
2.5 |
|
4 |
LZB-4 |
1-10 1.6-16 2.5-25 L/h |
16-160 25-250 40-400 L/h |
2.5 |
≤1.5 |
≤1 |
|
|
6 |
LZB-6 |
2.5-25 4-40 6-60 L/h |
40-400 60-600
100-1000 L/h |
|
|
10 |
LZB-10 |
6-60 10-100 16-160 L/h |
100-1000 160-1600 250-2500 L/h |
|
|
15 |
LZB-15 |
16-160 25-250 40-400 L/h |
0.25-2.5 0.4-4 0.6-6 m3/h |
1.5 |
≤0.9 |
≤0.6 |
均可带导杆 |
|
25 |
LZB-25 |
40-400 60-600 100-1000 m3/h |
1-10 1.6-16 2.5-25 m3/h |
|
40 |
LZB-40 |
0.16-1.6 0.25-2.5 m3/h |
4-40 6-60 m3/h |
≤0.6 |
≤0.4 |
|
50 |
LZB-50 |
0.4-4 0.6-6 m3/h |
10-100 16-160 m3/h |
|
80 |
LZB-80 |
1-10 1.6-16 m3/h |
50-250 80-400 m3/h |
|
100 |
LZB-100 |
5-25 8-40 m3/h |
120-600 200-1000 m3/h |

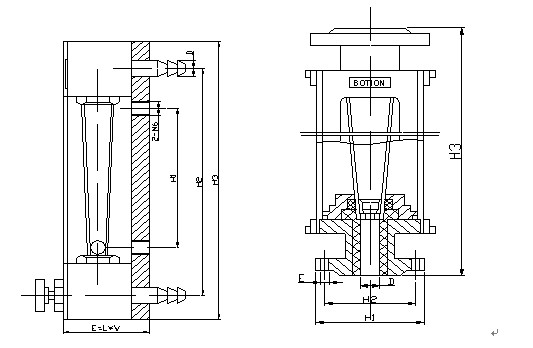

三、玻璃转子流量计尺寸规格表
|
公称通径 mm |
型式 |
尺寸 |
备注 |
|
H1 |
H2 |
H3 |
D |
E=L*W |
管连接 |
|
2 |
A |
170 |
192 |
210 |
8 |
29×24 |
|
B |
110 |
132 |
150 |
8 |
29×24 |
|
C |
80 |
102 |
120 |
8 |
29×24 |
|
3 |
A |
170 |
192 |
210 |
8 |
29×24 |
|
B |
110 |
132 |
150 |
8 |
29×24 |
|
C |
80 |
102 |
120 |
8 |
29×24 |
|
4 |
178 |
204 |
230 |
10 |
43×33 |
|
6 |
178 |
204 |
230 |
10 |
43×33 |
|
10 |
178 |
208 |
244 |
12 |
48×40 |
|
15 |
Φ95 |
Φ65 |
470 |
Φ15 |
4-Φ14 |
法兰连接 |
|
25 |
Φ115 |
Φ85 |
470 |
Φ25 |
4-Φ14 |
|
40 |
Φ145 |
Φ110 |
570 |
Φ40 |
4-Φ18 |
|
50 |
Φ160 |
Φ125 |
570 |
Φ50 |
4-Φ18 |
|
80 |
Φ185 |
Φ150 |
660 |
Φ80 |
4-Φ18 |
|
100 |
Φ205 |
Φ170 |
660 |
Φ100 |
4-Φ18 |
