、概述TM6760/6762二线制隔离器第一通道:  模拟量输入回路，向二线制变送器提供配电。4~20mA 输入带配电， 4~20mA输出， 二线制输出回路供电。
•第二通道:  模拟量输出回路，4~20mA 输入，4~20mA 输出。

二、产品特点

TM6760/6762二线制隔离器是集模拟量输入和模拟量输出功能于一体的信号过程处理仪表。
•通道1：可用于连接现场二线制变送器，向其提供电源。或连接4~20mA 电流源信号。信号经隔离器处理, 输出4~20mA直流信号至控制系统或其它接收仪表。
•通道2：是将来自控制系统或其它操作仪表、配电器调节器的直流电流4~20mA信号经隔离器传送, 输出直流电流信号 4~20mA，驱动现场阀门定位器、电气转换器等设备。
•回路供电方式,通道1－通道2－输入回路－输出回路之间电磁隔离。

三、技术参数



•通道1

◎输入
TM 6760型:   连接现场二线制变送器,并向其提供配电
输入电流信号（I）： 4～20mA；
最大回路电流 ：35mA
电压降（Ud）：4V
给变送器的配电电压：  见下计算图示：

配电电压（Up）： 计算式 Up ＝ Ue - Ud - RL× 0.02
TM 6762型: 接收电流源  4～20mA 输入
                     最大回路电流 ：35mA
◎输出
输出电流：4~20mA
输出回路供电电源（Ue）：20～35VDC
输出负载电阻（RL）：计算式  RL ≤（Ue-Ud-Up）÷ 0.02

•通道2

◎电流源输入：4~20mA
    最大回路电流： 35mA
◎ 输出电流：4~20mA
   电压降（Ud）：4V
•综合通用参数
标准精度    通道1: ±0.2%
                   通道2: ±0.1%（负载为100Ω）
                   注: 第二通道，电流输出的负载影响 ±0.1%/100Ω。
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出之间 2.5KV,1min ,50Hz
机壳材质：PC(聚碳酸脂)材料
外形尺寸：16×104×110(mm)
工作环境温度： -20～＋60℃

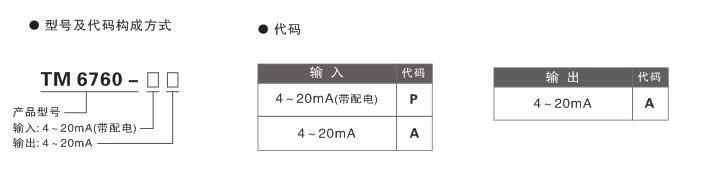

四、产品选型
