ZW8-12户外高压真空断路器

0577-62822172

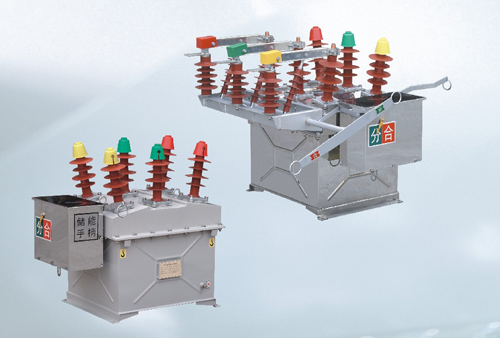

概述

ZW8－12系列户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8－12G是由ZW8－12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用，也可自备电源，有内置PT与外置PT。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。

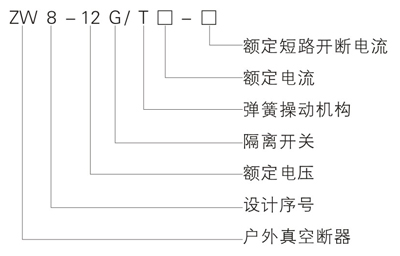

型号及其含义

主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630
4	额定短路负载开断电流		kA	6.3	12.5	20
5	额定短路关合电流(峰值)		kA	16	31.5	50
6	额定峰值耐受电流		kA	16	31.5	50
7	额定短时1min耐受电流		kA	6.3	12.5	20
8	额定绝缘水平	工频耐压(干式)	kV	42
		雷电冲击耐压(峰值)		75
9	额定操作顺序			分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开关电流开关次数		次	30
12	操作机构额定合闸电压		V	110,220
13	操作机构额定分闸电压		V	110,220
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	3
16	三相分、合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻(组合断路器主回路电阻)		μΩ	≤120(≤200)
23	动静触头允许磨损累计厚度		mm	3

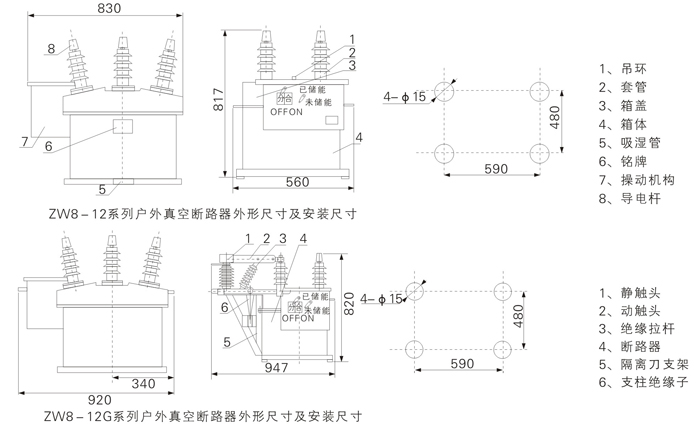

外形及安装尺寸图

注：用户如有特殊要求，可与我厂协商后确定。
