概述

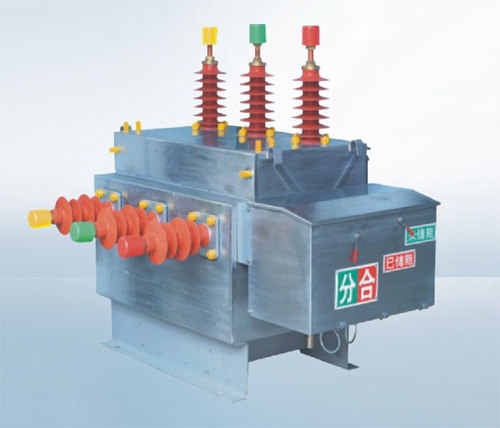

ZW27A-12/□-□户外柱上无油化高压真空断路器综合了目前国内柱上真空断路器的优点，吸收了卡卡西东芝公司VSP5柱上的自动分段器的成熟经验，性能上领先于国内同类产品。它较好地满足了用电部门的需要，是我国在该领域产品中牌领先地位的真空断路器。
该断路器适用于12kV及以下交流50Hz的三相电力系统，作为分、合负荷电流、过载电流及开断短路电流之用。

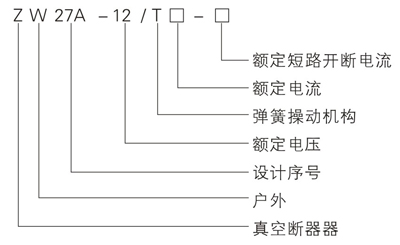

型号及其含义

产品特点

用真空灭弧室灭弧；
采用空气-硅橡胶、工程塑料复合绝缘；
可在开关内部安装电压互感器，用于提供操作电源和电压采样；
方案灵活，可预留自动配电的接口，便于配电自动化的发展；
主要用于10kV架空线路，作为分、合负荷电流、过载电流和开断短路电流；
与控制器组合，可作自动重合器或自动分段器使用。

主要技术参数

序号	名称		单位	数值
1	额定电压		kV	12
2	额定绝缘水平(海拔2000m)	1min工频耐压(极间、对地/断口)		干式	42
		雷电冲击耐压(极间、对地)		湿式	34
		雷电冲击耐压(断口)		75
3	额定频率		Hz	85
4	额定电流		A	50
5	额定短路开断电流		kA	630、1000、1250
6	额定操作顺序		/	12.5、16、20、25
7	额定短路电流开断次数		次	O-0.3s-CO-180s-CO
8	额定短路关合电流(峰值)		kA	30
9	额定峰值耐受电流			31.5、40、50、63
10	额定短时耐受电流			12.5、16、20、25
11	全开断时间		s	＜0.125
12	额定短路持续时间			4
13	机械寿命		次	10000
14	触头操作电压及辅助回路额定电压		V	交流或直流220
15	过电流脱扣器额定电流		A	5

主要机械参数

序号	名称	单位	数值
1	触头开距	mm	9±1
2	触头超行程	mm	2
3	平均分闸速度	m/s	1.0±0.3
4	平均合闸速度	m/s	1.0±0.25
5	触头合闸弹跳时间	ms	≤2
6	三相分闸同期性	ms	≤2
7	合闸时间	s	≤0.1
8	分闸时间(最高额定操作电压)		≤0.06
8	分励脱扣(最低操作电压)		≤0.1
9	末相回路直流电阻	μΩ	≤200
10	相间中心距离(从灭弧室端测量)	mm	260±2.0
11	动静触头允许磨损累计厚度	mm	3
12	合闸状态额定触头弹簧压力	N	1800±200、2000±200
