工控产品-ZW7-40.5户外高压真空断路器-ZW7-40.5/1600-31.5

ZW7-40.5

户外高压真空断路器

概述

ZW7-40.5型户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。ZW7－40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。

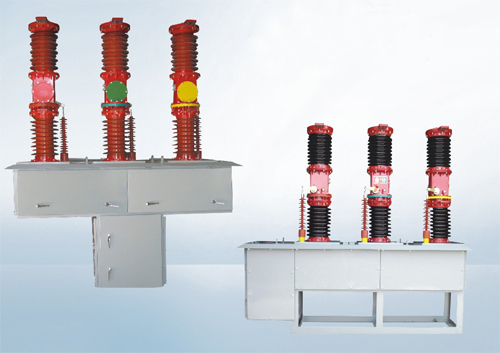

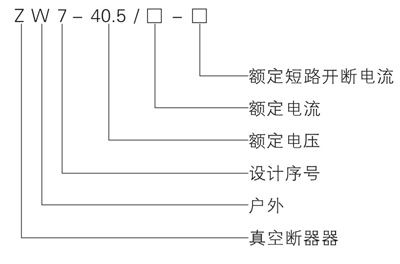

型号及其含义

主要技术参数

序号	名称	单位	数值
1	额定电压	kV	40.5
2	额定电流	A	1600
3	额定频率	Hz	50
4	额定短路开断电流（有效值）	kA	20	25	31.5
5	额定短路关合电流（峰值）		50	63	80
6	额定峰值耐受电流		50	63	80
7	4s额定短时耐受电流（有效值）		20	25	31.5
8	1min工频耐受电压（有效值）	kV	干式：95（湿式：80）
9	雷电冲击耐受电压（峰值）	kV	185
10	额定操作顺序		分—0.3s合分—180s—合分
11	额定短路开断电流开断次数	次	20
12	机械寿命	次	10000
13	重量	kg	1000

主要机械特性参数

序号	名称	单位	数值
1	灭弧室触头开距	mm	22±2
2	灭弧室触头超形程		5±1
3	相间中心距		710
4	灭弧室触头合闸弹跳时间	ms	≤5
5	三相分、合闸不同期性	ms	≤2
6	平均合闸速度	m/s	0.75±0.2
7	平均分闸速度	m/s	1.7±0.2
8	合闸时间	ms	30~100
9	分闸时间	ms	15~60
10	每相主回路电阻（不包括电流互感器）	μΩ	≤100
11	真空灭弧室动静触头允许磨损厚度	mm	3

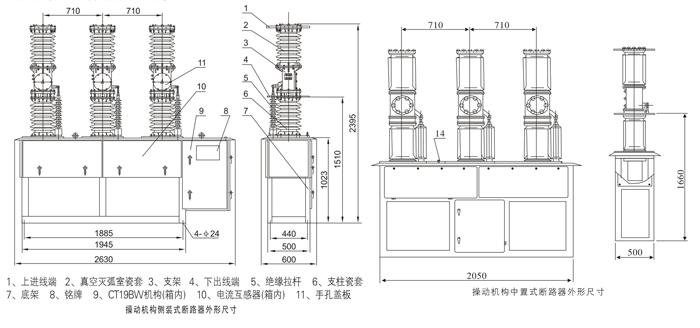

外形及安装尺寸图
