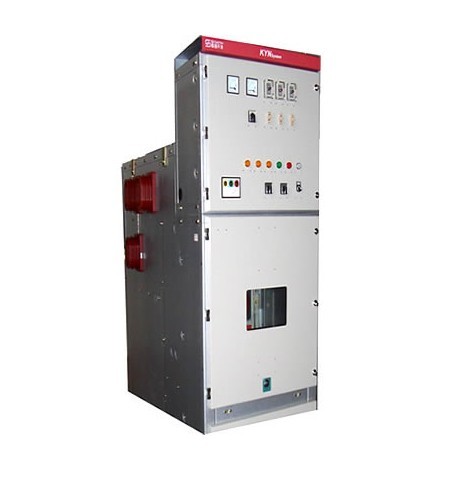

KYN28A-12型户内金属铠装移开式高压开关设备

一、概述

　　KYN28A-12型户内金属铠装移开式高压开关设备（以下简称开关设备），系3.6-12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机启动等，实行控制、保护、监测之用。本开关设备满足IEC299、GB3906等标准要求，具有防止带负荷推断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入电电隔室、防止在带电时误合接地开关的联锁功能。既可配用ABB公司的VD4真空断路器、又可配用ZN63A（VS1)真空断路器。实为一种性能优越的配电装置。

二：使用环境条件

◇海拔高度不大于1000m，当海拔超过1000m的使用环境时，按JB/Z102《高压电器使用海拔地区的技术要求》处理，当海拔不超过2000m 时，二次辅助设备不需要采取任何措施。
◇环境温度不高于+40℃，不低于-25℃。
◇空气相对湿度：日平均值不大于95%，月平均值不大于90%。当温度骤降时可能出现凝霜，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件。
a.凝露不频繁有轻度污秽。
b.一般不出现凝霜（每年平均不超过两次）有较严重污秽。
◇地震强度不超过8度。
◇无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。若有特殊要求，由用户与制造厂协商。
◇当实际使用条件与上述不同时，应由用户和制造厂双方协商。

四、技术参数

开关设备技术参数见表（1）
VD4真空断路器技术数据见表（2）（3）
VD4真空断路器弹簧操动机构技术数据见表（4）
ZN63A真空断路器技术数据见表（5）

表（1）

项目		单位	数据
额定电压		kV	3.6、7.2、12
额定绝缘水平	1min工频耐压	kV	42
	雷电冲击耐压	kV	75
额定频率		Hz	50
主母线额定电流		A	630，1250，1600，2000，2500，3150
分支母线额定电流		A	630，1250，1600，2000，2500，3150*
4秒热稳定电流（有效值）		kA	16,20,25,31,5,40,50
额定动稳定电流（峰值）**		kA	40,50,63,80,100,125
防护等级		外壳IP4X,隔室间、断路器室门打开时为IP2X

分支母线额定电流在风冷时可达3150A
电流互感器的短路容量应单独考虑

表（2）

项目		单位	数据
额定电压		kV	3.6、7.2、12
额定绝缘水平	1min工频耐压	kV	42
额定绝缘水平	雷电冲击耐压	kV	75
额定频率		Hz	50
额定电流		A	630，1250，1600，2000，2500，3150
额定短路开断电流		kA	16,20,25,31,5,40,50
4秒热稳定电流（有效值）		kA	16,20,25,31,5,40,50
额定动稳定电流（峰值）		kA	40,50,63,80,100,125

当断路器用于控制3.6-12KV电动机时，若启动电流小于600A，必须加金属氧化物避雷器，其具体要求由用户与制造厂协商决定；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
