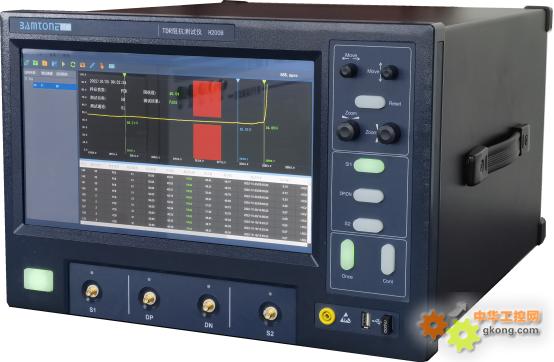

产品功能：
- 具有测试波形显示功能。
- 测试波形实时储存，方便后续进行调用查看。
- 旋钮调节波形左右上下移动，放大缩小查看。
- 测试数据实时记录。
- 测试数据可以根据要求（最大值，最小值，平均值）进行自动判定。
- 测试数据可以导出EXCLE文档，PDF档，打印报告功能。
- 按键切换单端，差分测试任务，方便快捷。
- 一键恢复功能，任务波形调试错误，一键重置。
- 具有快速单次测量，自动定位起始段，末端功能。
- 具有实时连续测试功能，实时显示当前数据。
- 仪器内置win10系统，图片存储，联网，导出等均可实现。
- 采用13.3英寸液晶高清带触摸显示屏，方便观测和操作。
- 开机自动校准功能。
- 可以拓展连接MES系统，上传数据。（根据客户相应开发）
- 一体机设计，单机可以完成全部操作。
应用范围：
适用于工厂企业，高校，实验室，科研机构，军工单位阻抗测试，阻抗分析，阻抗排障，主要应用于PCB硬板、FPC软板阻抗条快速测试（test coupon），PCB硬板、FPC软板板内阻抗线测试。高频电缆，双绞线，电线电缆的阻抗测试，电子连接器测试。
符合标准：
- IPC-TM-650 标准 PCB 传输线特性阻抗时域反射测试方法
- Intel 技术标准 PCB 测试方法（TDR 测试 PCB 特性阻抗）
- 中国 CPCA 标准 印制板特性阻抗时域反射测试方法
- 各种高速串行总线国际通行标准（USB、SATA、PCI-E、HDMI、DP 等）
产品特点：
- H200B应用领域全面覆盖阻抗条测试、软板/硬板板内测试。
- 最高带宽可达20GHz，处于国内领先水平，测试线长最短可达1cm。
- 仪器内置校准件，开机自动校准，解决了同类仪器常见的校准过程复杂、校准数据漂移等问题。
- 标配微带探头和可调探头用于板内阻抗线，阻抗条测试，满足5G线路板测试需求。
- 内置静电保护电路，可承受35kV静电放电，可在车间环境中使用，不再需要严苛的防静电实验室和穿防静电服操作。
- 采用真差分测量技术，完全模拟真实信号传输场景，测量准确度更高。
- 采用高精度多点校准与自动校准相结合技术，出厂多点校准，精度更高。
- 测量数据支持多种格式导出，可供ERP系统读取。
- 智能化测试软件，自动获取波形起点和末端，减少不同人员操作造成的偏差。从设置到测试只需三步即可完成，操作简单方便。
- 具有实时测试模式，实时显示测试测试数据。
技术指标和参数
|
产品型号
|
H200B
|
|
阻抗测量范围
|
单端10~100Ω
|
|
差分20~200Ω
|
|
阻抗精度
|
单端50欧±1%，差分100欧±2%
|
|
带宽
|
20G
|
|
最短测试长度
|
10mm
|
|
入射波上升时间
|
<17.5ps
|
|
使用范围
|
阻抗条测试、板内阻抗线测试，电线，电缆，连接器等测试
|
|
阻抗解析度
|
0.03Ω
|
|
线性解析度
|
200点/英寸
|
|
通道数
|
4通道：2个单端，1对差分
|
|
端口
|
前面板：测试通道4个SMA/50Ω，静电手环插孔1个，USB插口2个
后面板：电源插孔1个，网络接口1个
|
|
软件
|
内置Windows10环境
|
|
测量功能
|
单端测量/差分测量/共模测量
|
|
系统
|
内置工控电脑，WIN10系统
|
|
功耗
|
<120W（AC220V/50Hz）
|
|
尺寸
|
500mmX420mmX295mm （LxWxH）
|
|
重量
|
20Kg
|
|
显示屏
|
分辨率1920*1080
|
