一、引言
送卡机是运用设备控制，主动输送合格证以及产品说明纸张的设备。
设备工艺流程为：检测纸箱---阻挡后续纸箱----下纸---放行后下卡----阻挡位放行
二、系统构成
送卡机电气控制系统采用集中控制方式，采用毅天可编程控制器，系统运行稳定可靠。电控系统分为主电控制柜和HMI人机操作、操作按钮、电磁阀/气缸、线槽及电线电缆等。设备的操作在操作手柄上的触摸屏进行，触摸屏上有设备的中文操作界面，起动运行、参数的设定、当前运行状态、故障信息等信息。
人机界面采用西门子公司的K-TP170micro，可编程控制器使用为毅天系类PLC, （MIN-MSDH40DC-T）
人机界面操作台上安装有三色指示灯，当指示灯亮起时含义分别为：
红色-----------设备有故障
黄色-----------设备处于原点位置
绿色-----------设备处于运行状态
当有故障时，操作台上的蜂鸣器会出现间断报警。
当出现紧急事故时，可以按操作手柄上的“系统紧急停止”按钮。
三、人机界面控制部分

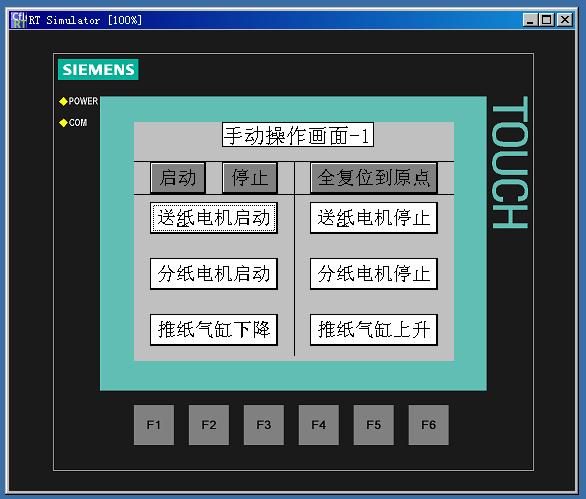

手动操作部分
控制送纸，分纸以及推纸的手动过程

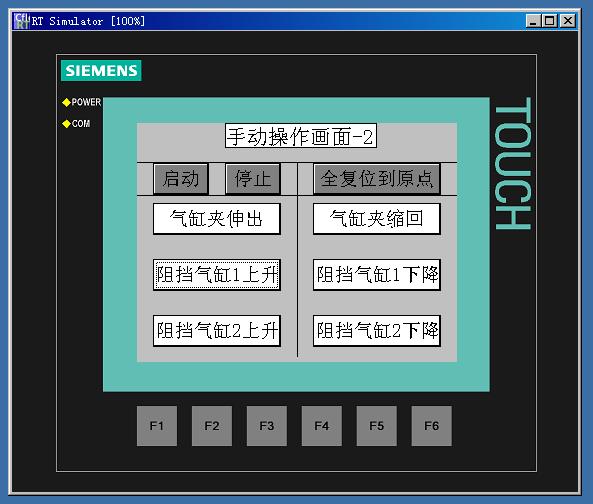

控制阻挡气缸动作

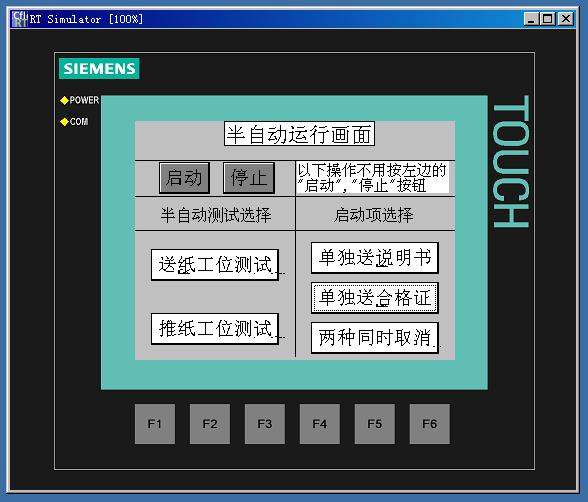

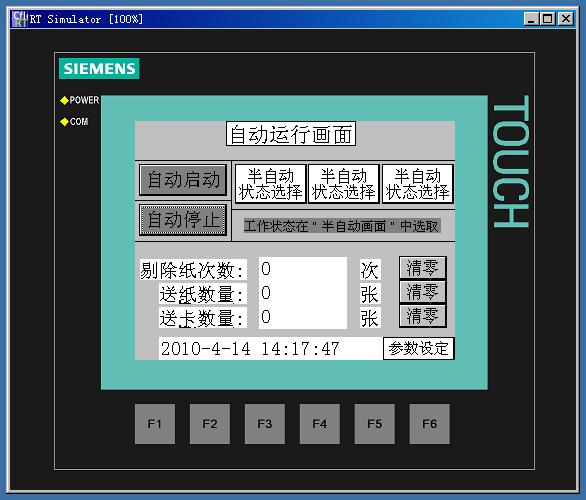

半自动运行
单独送纸以及单独送卡
送纸，送卡以及剔纸次数纪录

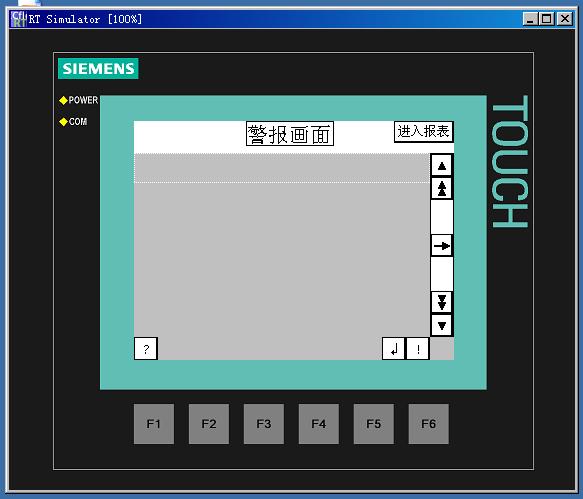

报警画面显示

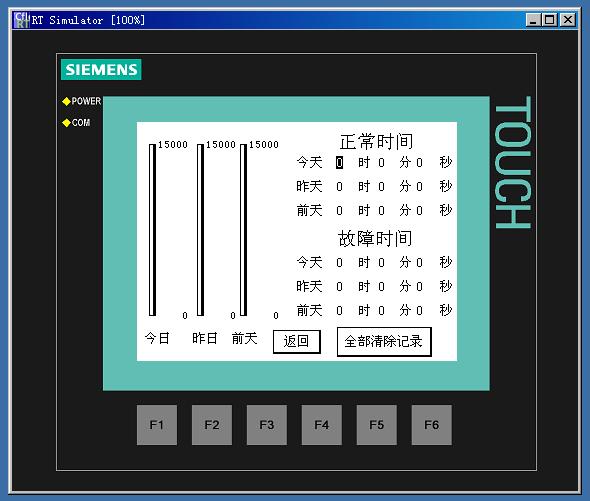

故障几率柱形图

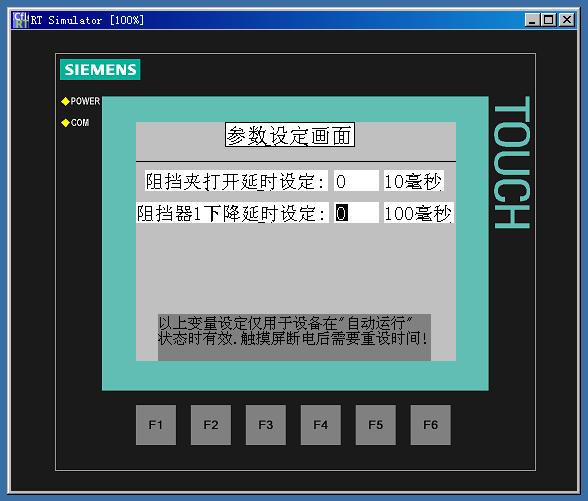

参数的设定
四、程序控制部分
手动运行部分

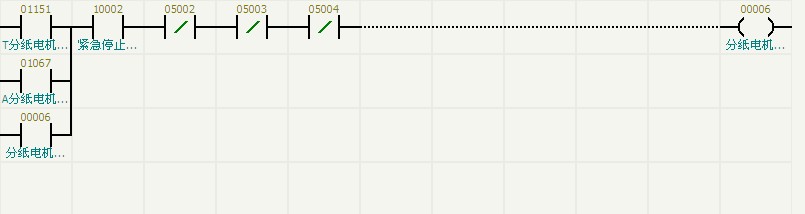

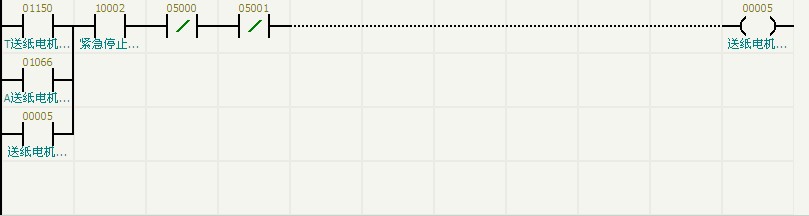

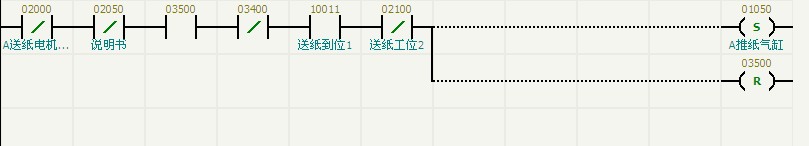

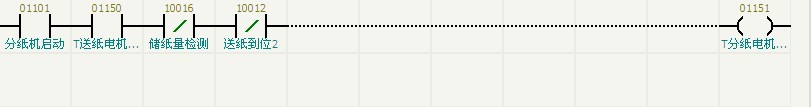

送纸，分纸及推纸的运行
 自动控制部分

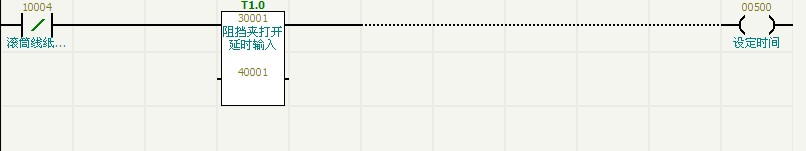

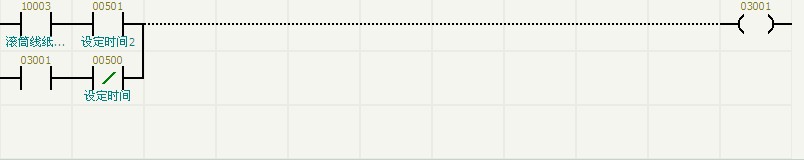

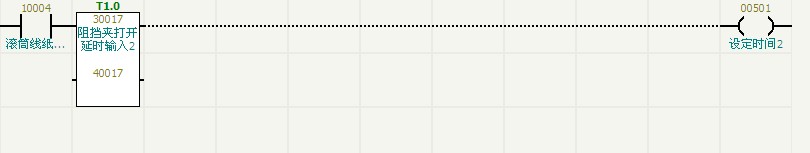

阻挡夹时间设定

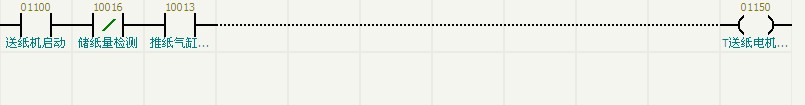

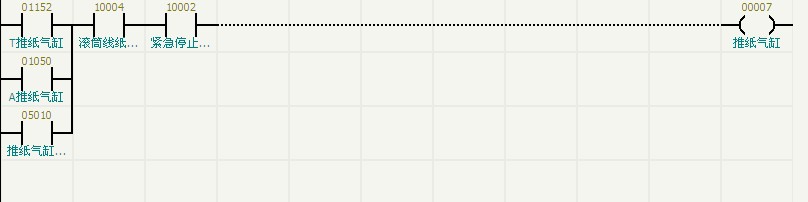

送纸及推纸的运行

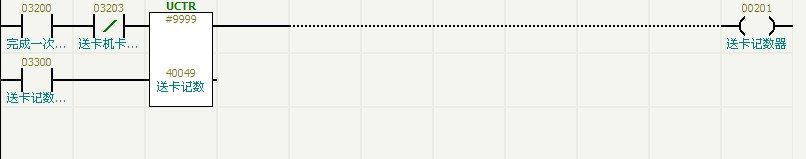

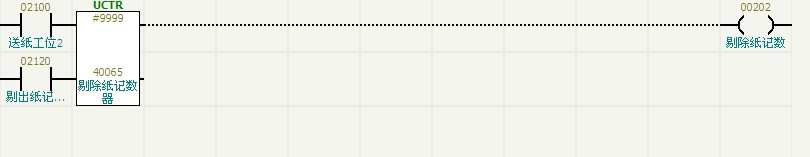

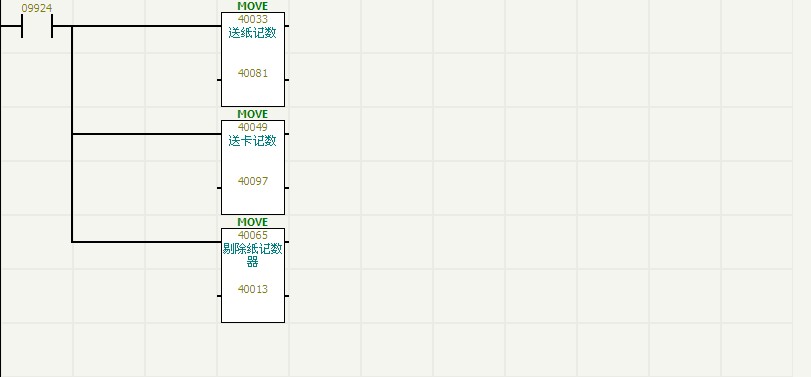

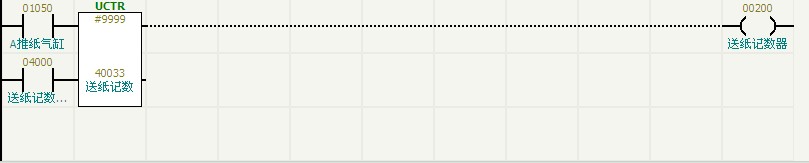

送纸，送卡，及卡纸时剔纸计数   送纸，分纸，推纸输出部分运行 五、总结
MIN系列PLC,其 PLC的优异性能和稳定性，在频繁运动控制中良好的性能，提供了更好的性价比，为用户大大地节约了成本。
|
