DD―1E型接地继电器
1 用途
DD―1E 型接地继电器(以下简称继电器)为瞬时动作的过电流继电器，用于小接地电流电力系统中作为高电压三相交流发电机和电动机的接地零序过电流保护。
继电器线圈接入零序电流互感器（电缆式、母线式或者由三个相电流互感器组成的零序电流滤过器）。
当被保护电机的零点经阻抗接地时，继电器接入变流器的差动回路。
当继电器接入由三个相电流互感器组成的零序电流滤过器时，还应接入闭锁继电器，以防止由于外部穿越性短路不稳定电流可能引起的误动作。
2 结构与工作原理
继电器采用JCK―10A / 2壳体，其外形尺寸、背后端子及安装开孔尺寸见附录1。背后端子接线图见图1，前接线端子接线图见图2。
图1 背后端子接线图
注:线圈串联时整定螺钉拧在A、C处，
线圈并联时整定螺钉拧在B、D处。
图2 前接线端子接线图
继电器为电磁式瞬时动作继电器，由电磁系统、触点等部分构成。在磁系统上装有两个线圈，当线圈通过电流时，在导磁体中产生磁通，形成继电器动作的电磁力。
由于继电器用作小接地电流系统中的接地保护，要求有较高的灵敏度，因此，除了采用反作用力矩较小的游丝以外，在两个线圈中均增加补偿绕组，它们串联后，经电容器而构成闭合回路，用以补偿磁化线圈的电抗，使在导磁体中产生同样磁通所需的功率减小，提高了继电器的灵敏度，降低损耗。
继电器的线圈既可以串联又可以并联，并联较串联时的动作值增大一倍，串并联整定在继电器内部进行。
继电器整定值的改变是通过转动铭牌的指针，以改变游丝的反作用力来实现的。
3 技术要求
⒈ 继电器动作电流的整定范围和线圈阻抗如表1。
表 1
规 格
整定范围
(mA)
线圈串联
线圈并联
动作电流
(mA)
阻抗(W)
动作电流(mA)
阻抗(W)
DD－1E/40
10 ～ 40
10 ～ 20
100
20 ～ 40
25
DD－1E/50
12.5～ 50
12.5～ 25
80
25 ～ 50
20
DD－1E/60
15 ～ 60
15 ～30
60
30 ～ 60
15
⒉ 阻抗角为+35º。
⒊ 额定电流100mA，频率50Hz。
⒋ 整定值极限误差不大于±6%。
⒌ 动作一致性不大于5%。
⒍ 返回系数：不小于0.5。
⒎ 最小整定电流时功率消耗约0.012VA。
⒏ 动作时间
在1.1倍实测动作值时，动作时间不大于0.3s；在3倍实测动作值时，动作时间不大于0.1s。
⒐ 触点断开容量
直流有感(τ=5ms) 回路，U≤250V，I≤0.5 A，为20W;在交流电路（cosφ= 0.4）回路，U≤250V，I≤0.5A，为100VA。
⒑ 介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV(有效值) ，50Hz的交流电压历时1min 试验 ，而无绝缘击穿或闪络现象。
⒒ 绝缘电阻不小于300MΩ。
⒓ 热性能
当环境温度为40℃时，继电器长期承受1.1倍额定电流时，线圈不超过65℃。
⒔ 电寿命为500次。
⒕ 机械寿命为5×103次。
⒖ 重量约为0.8kg。
4 调试方法
⒈ 继电器在使用前，应检查有无在运输中产生的损坏，即将继电器指针整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。
⒉ 继电器重新调整时，必须保证：
a. 可动系统的轴向活动量在0.15mm～0.25mm之间；
b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；
c. 在动作过程中，可动系统不得停滞在中间位置；
d. 当指针由第一刻度旋向最大刻度时，游丝各圈不得相碰；
e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm。
f. 静触点片和限制片间的间隙为0.1mm～0.3mm。
⒊ 最小整定值的调整，主要是改变游丝的反作用力的大小；最大整定值的调整，主要是改变动片和磁极间的气隙等。
5 订货须知
订货时请指明产品型号名称、规格及安装方式。

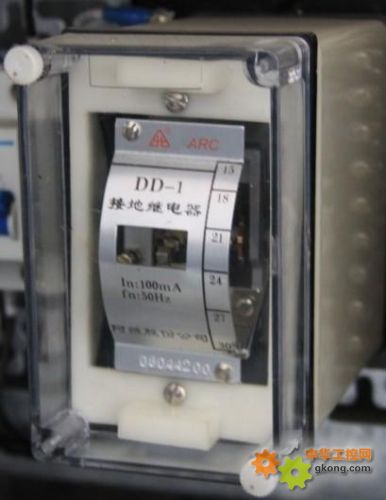

DD―1型接地继电器
1除结构不同外,用途、工作原理、技术参数、调试方法与DD-1E完全相同。
2 结构
继电器采用JK－11K、H、Q壳体，其外形及安装开孔尺寸见附录3，背后端子接线图见图3。
3订货须知
订货时请指明产品型号名称、规格及安装方式。
图 3 背后端子接线图
DD―1F型接地继电器
1除结构不同外,用途、工作原理、技术参数、调试方法与DD-1E完全相同。
2 结构
继电器采用JK-1/8型壳体，其外形及安装开孔尺寸见附录2，背后端子接线图见图4。
3 订货须知
订货时请指明产品型号名称、规格及安装方式。
