产品介绍： |
英国ABI-6300电路板故障检测仪彩页资料下载

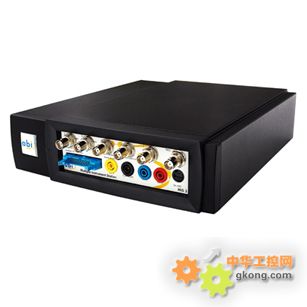

英国ABI-6300多功能仪表工作站 Multiple Instrument Station Module
1)数字储存式示波器(Digital Storage Oscilloscope)）
| 垂直轴规格: |
|
| 带宽: |
> 100MHz |
| 采样率: |
50MS/s (5GS/s ERS 模式) |
| 通道数: |
2通道+外部触发通道 |
| 耦合模式: |
AC, DC, GND |
| 输入阻抗: |
1M Ω, 25pF |
| 电压灵敏度: |
20mV to 2V /div |
| 电压分辨率: |
8 bits |
| 最大输入电压: |
100VDC |
| 水平轴规格 |
|
| 扫描频率: |
5ns/div～5s/div |
| 存储深度: |
各通道为64kbytes |
| 触发模式: |
一般, 自动, 单一 |
| 内部触发规格: |
|
| 触发信号来源: |
通道一, 通道二及信号发生器(MIS3) |
| 触发信号型式: |
上升沿触发, 下降沿触发 |
| 灵敏度: |
< 0.5 分格 |
| 信号滤波模式: |
AC, DC, 高频滤波, 低频滤波 |
| 外部触发规格 |
|
| 输入阻抗: |
1MΩ, 25pF |
| 触发信号型式: |
上升沿触发, 下降沿触发 |
| 灵敏度: |
< 10mV |
| 信号滤波模式: |
AC, DC, 高频滤波, 低频滤波 |
| 最大输入电压: |
100V DC |
| 触发延迟设定范围: |
|
| 预触发: |
0～100%扫描周期 |
| 延时触发r: |
0～100%扫描周期 |
| 特殊功能: |
|
|
自动测量输入信号参数 |
|
信号波形比对功能 |
2）英国ABI-6300多功能仪表工作站信号发生器（Function Generator）
| 输出波形种类: |
正弦波,方波,三角波,单次脉波.(sine,square,triangle,single-shot pulse) |
| 输出频率范围: |
0.1Hz～10MHz, 调整分辨率:0.1% 满刻度 |
| 信号周期范围: |
100ns～10s |
| 调变模式: |
调幅,调频,脉宽调变(AM,FM,PWM) |
| 调变信号频率: |
400Hz 内部信号 |
| 可变工作周期范围: |
20%～80% |
| 分辨率: |
1% |
| 信号电压幅度: |
0V～5V, 分辨率: 50mV |
| 直流偏压可调范围: |
-7.5V～7.5V, 分辨率 50mV |
| 上升 / 下降时间: |
25ns |
| 输出阻抗: |
50Ω |
| 扫描功能规格: |
|
| 可设定起始频率范围: |
0.1Hz～10MHz |
| 可设定结束频率范围: |
0.1Hz～10MHz |
| 可设定步阶: |
1～1000 |
| 每步进的保持时间设定范围: |
0.1sto9.9s |
3）通用型接口通道（Universal I/O）
| 通道数: |
4 组通道 |
| 模拟通道规格: |
|
| 通道功能模式: |
电压输出, 电压输入, 电流输出，电流输入 |
| 电压输出范围: |
-9V～+9Vm 调整分辨率10mV |
| 电压输入范围: |
-10V～+10V, 调整分辨率10mV |
| 电流输出范围: |
0～±20mA, 调整分辨率μA |
| 数字通道规格: |
|
| 通道功能模式: |
逻辑输出高电平,逻辑输出低电平 |
| 电压电平类型: |
TTL 兼容的逻辑信号 |
4）英国ABI-6300多功能仪表工作站数字隔离双通道万用表（Digital Floating Multimeter）
| 量测通道数: |
2 通道 |
| 输入阻抗: |
10MΩ |
| 量测统计功能: |
最小值、最大值、平均值 |
| 通道一功能规格: |
|
| 测量功能模式: |
直流电压, 交流电压 |
| 电压量测范围: |
0～400V |
| 直流电压分辨率: |
0.005% 满刻度 |
| 直流电压精度: |
±0.05% |
| 交流电压分辨率: |
0.05% 满量程 |
| 交流电压精度: |
±0.1% |
| 通道二功能规格: |
|
| 量测功能模式: |
直流电压,交流电压,直流电流,交流电流,电阻量测. |
| 电压量测范围: |
0～400V |
| 电流量测范围: |
0～2A |
| 电阻量测范围: |
0～20MΩ |
| 直流电压分辨率: |
0.005%满量程 |
| 直流电压精度: |
±0.05% |
| 交流电压分辨率: |
0.05%满量程 |
| 交流电压精度: |
±0.1% |
| 直流电流分辨率: |
1mA |
| 直流电流精度: |
±0.1% |
| 交流电流分辨率: |
1mA |
| 交流电流精度: |
±0.2% |
| 电阻量测分辨率: |
0.01% full scale |
| 电阻量测精度: |
±0.1% |
5）频率计 / 事件计数器Frequency Counter
| 量测模式: |
事件(event)计数,频率(frequency)计数,脉冲周期(pulse width) |
| 通道一规格: |
|
| 通道阻抗: |
50Ω |
| 频率量测范围: |
1MHz～150MHz |
| 灵敏度 |
< 5mV rms @ 2MHz - 10MHz |
|
<15mV rms @ 10MHz -100MHz |
| 脉冲响应: |
50mV, 25ns @ 500Hz |
| 输入最大电压范围: |
±5V |
| 基本精度 |
±0.02%±1count |
| 通道二规格: |
|
| 通道阻抗: |
1MΩ |
| 频率量测范围: |
2Hz～100MHz |
| 灵敏度 |
< 300mV rms @ 10Hz < 150mV rms @ 10kHz to 10MHz < 350mV rms @ 33MHz |
| 输入最大电压范围: |
200Vrms |
| 基本精度: |
±0.02% ±1count |
| 事件计数模式规格 |
| 通道1计数范围: |
0～9,999,999,999 |
| 外部信号闸宽最小为 |
20ns |
| 外部信号闸宽时间为 |
6hours,10ms 最小分辨率/10.74s,5μs最小分辨率/84ms,40ns最小分辨率 |
| 测量统计功能: |
最低值,最高值,平均值 |
| 显示模式: |
频率,周期,转速事件数,脉宽,闸宽时间 |
6）电源输出
| 输出电压: |
+5V,+9V,-9V |
| 输出电流: |
+5V /500mA |
|
+9V /100mA |
|
-9V /100mA |
