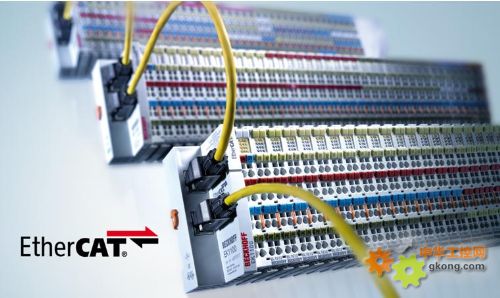

EtherCAT 带 ID 拨码开关的 EtherCAT 耦合器，多模光纤 EK1501

EK1501 | EtherCAT 带 ID 拨码开关的 EtherCAT 耦合器，多模光纤

EK1501 耦合器用于将 EtherCAT 与 EtherCAT 端子模块（Elxxxx）相连。一个站点由一个 EK1501 耦合器、任意多的 EtherCAT 端子模块、一个 EL9011 总线末端端子模块或一个 EtherCAT 扩展端子模块 EK1110 组成。该耦合器将来自 100BASE-FX 以太网的传递报文转换为 E-bus 信号。通过多模玻璃光纤连接，两个耦合器之间的距离最远可达 2 km。

EK1501 带有 3 个十六进制 ID 拨码开关，可以为一组 EtherCAT 设备分配一个 ID。并可以将该组设备置于 EtherCAT 网络中的任何位置。因而，可轻松实现各种拓扑变形。

技术参数

EK1501

EtherCAT 系统中的任务

将 EtherCAT 端子模块（ELxxxx）与 100BASE-TX EtherCAT 网络相连

EtherCAT 端子模块数量

最多 65,534 个

I/O 信号类型/数量

最大 4.2 GB 可寻址 I/O 接点

可配置 ID 的数量

4,096

数据传输介质

多模玻璃光纤 (MM)

站点之间的距离

2,000 m

协议

EtherCAT

延迟

约 1 μs

数据传输速率

100 Mbaud

组态

不需要

总线接口

2 x SC Duplex

电源

24 V DC (-15 %/+20 %)

输入电流

70 mA + (总 K-bus 电流)/4

E-bus 电流消耗

最高 2 A

电源触点

最大 24 V DC / 最大 10 A

工作/储藏温度

0…+55 °C/-25…+85 °C

相对湿度

95 %，无冷凝

抗振/抗冲击性能

符合 EN 60068-2-6/EN 60068-2-27/29 标准

抗电磁干扰/抗电磁辐射性能

符合 EN 61000-6-2/EN 61000-6-4 标准

防护等级/安装位置

IP 20/ 可变
