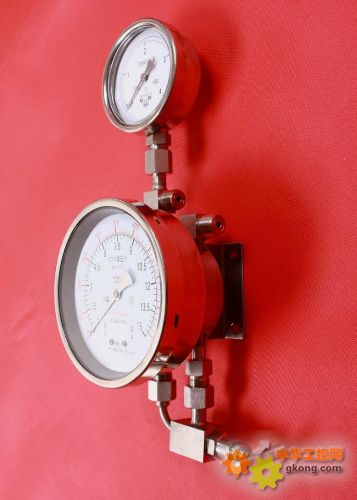

CYJ型双波纹管差压液位计，CYJ-1差压计
一、概述 CYJ型双波纹管差压液位计主要应用于低温液体容器(贮槽、贮罐)的液位高度测量，如液氧、液氮、液氩、液态二氧化碳和液化天然气等，也可用于气体、液体的流量测试(瞬时)。
二、结构及工作原理 该产品在其关键元件中心板两端连接低压波纹管组件和高压波纹管组件。波纹管组件内包括一对(或两对)弹簧元件，高、低压波纹管之间用一中心轴相连。该中心轴与装在中心板内的扭力管组件正交，整个腔体充满工作液。扭力管组件的芯轴通过连杆机构与钟表系统连接，钟表系统的芯轴上安装指针，直接在圆刻度盘上指示读值。在高、低压波纹管组件的外端分别装有带管接头的压力室。 差压液位计的感测部分是基于位移平衡原理工作的。当工作介质液体(或气体)经过节流装置所产生的差压分别经过高压阀和低压阀进入感测部分的高压室(HP)和低压室(LP)时，由于压差作用使波纹管带动弹簧产生位移，由中心轴横向运动带动扭力管组件芯轴产生旋转运动，扭力管芯轴旋转0～9°；通过钟表机构进行放大后带动指针旋转0～270°，感测部件测得差压用毫米水柱（mmWC）和千帕（kpa）表示。 在高压波纹管外端联接有温度补偿装置，使之在工作温度范围内差压液位计读值温漂极小。本差压液位计只作液位差压指示，不能作计量收费依据。
三、技术性能、参数
3.1 精度等级：2.5级
3.2 公称工作压力：2.5MPa (≤4 MPa)
3.3 测量范围：
0～15kPa（0～1500㎜WC） 0～20kPa（0～2000㎜WC）
0～25kPa（0～2500㎜WC） 0～30kPa（0～3000㎜WC）
0～50kPa（0～5000㎜WC） 0～75kPa（0～7500㎜WC）
0～100kPa（0～10000㎜WC） 0～125kPa（0～12500㎜WC）
0～150kPa（0～15000㎜WC） 0～200kPa（0～20000㎜WC）
0～250kPa（0～25000㎜WC） 0～350kPa（0～35000㎜WC）
3.4 工作环境
⑴温度：-40～+70℃；
⑵相对湿度：≤95%；
⑶大气压力：86kPa～106kPa。
3.5 外形尺寸：φ190×135
3.6 重量：约3.2kg
四、安装与使用
4.1 安装使用前应先检查指针是否对零，可将差压液位计轻轻摇晃。垂直于地面安装。如指针不对零要进行调零（具体方法见第6条）。
4.2 安装方法见图1：
固定方法有两种，可以根据用户需要而选择。一种是利用差压液位计表盘背面的4个M6螺钉孔（表盘为φ152即Ⅰ型；φ100Ⅱ型，见图2），在安装板上钻4个φ7的孔用M6螺钉直接固定在安装板上。另一种是利用差压液位计自带的安装支架（见图2）。孔距为70*70的4个φ9的孔，用M8的U形螺栓安装在管道上
4.3 安装时注意表面要垂直于地面，高、低压接头不可接错，管接头为M18*1.5，安装时需小心谨慎，不可碰撞和敲打。
4.4 使用时为防止差压液位计损坏，应严格遵守开停表步骤：
当高、低压阀及平衡阀都关闭的情况下，开表时应先打开平衡阀，然后慢慢开启高压阀、低压阀，最后再关闭平衡阀。这时指针指示读数即为该储槽液面高度。停止测量时应先开平衡阀，再关闭高压阀、低压阀，最后再关闭平衡阀。
五、维护与维修 定期检查高低压阀及其接头是否有泄漏。如需拆卸和维修，必须由专业人员进行或通知我公司维修。
六、故障与处理办法
1.差压液位计静置时，指针偏移零上、零下1-3小格。
(1)打开表盖；
(2)用手指按住指针端部；
(3)用T型螺丝刀轻旋指针芯；
(4)松开手指；
(5)重复以上步骤，直至指针回 零(注：指针回零后仍可保持2.5级准确度；液位计应垂直于地面安装)。
2.贮槽(或槽车)内液体高度变化时，差压液位计指针停止于某刻度不动。将仪表退回制造厂家检查。
3.关闭平衡阀，差压液位计处于工作状态时，指针停止于满刻度或零位以下不动。 检查贮槽(或槽车)上下管路有无堵塞现象；检查低压阀、高压阀、平衡阀的开关动作是否符合操作规程。
4.使用过程中指针抖动。检查高压阀、低压阀和平衡阀的连接是否有漏气现象。
七、验收与存放
7.1 用户收到产品包装箱后，应先根据装箱单对产品及其附件、备件进行验收。
7.2 打开专用盒取出差压液位计，检查是否完好无损，如有问题请及时联系我公司。
7.3未安装使用的差压液位计，应存放在环境温度0～＋40℃，空气湿度不大 于80%的室内，周围环境空气中不应含有腐蚀性气体。若存放期超过半年，应进行检定，合格后方能使用。
八、 售后服务
天长市伟仪仪表有限公司坚持“质优为本，服务取信”的宗旨。竭诚为客户提供优质产品和满意的服务。欢迎用户反馈产品使用中的相关信息，用户在安装、使用和检定中遇有疑难，天长市伟仪仪表有限公司将按用户要求及时给予技术支持。
