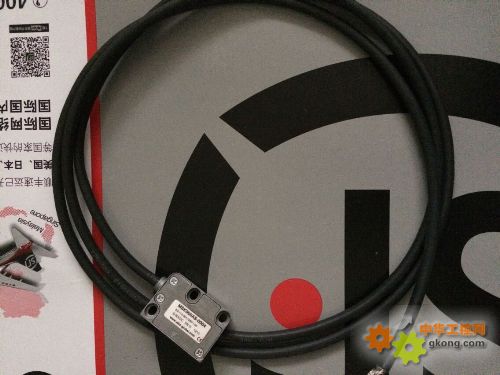

SIKO磁性传感器 MSK200/1希控磁栅光栅尺

增量值编码,数字化接口

特点:

■ 最大分辨率0.001mm

■ 重复精度 ±1增量

■ 与磁尺MB200配合使用

■ 与磁尺间距达1 mm

参数

名称 数据 备注

磁尺匹配型号 MB200

重复精度 ±1 增量,

与磁尺间隙 0.1 ... 1 mm 参考信号 O,I

0.1 ... 0.4 mm 参考信号 R

运动速度 max. 25 m/s 参考速度 max. 2 m/s

外壳材料 绿色塑料

线缆类型 PUR

工作温度 -10 … +70 °C

存储温度 -30 … +80 °C

空气温度 100 % rF 防凝露

防护等级 IP67

抗震性能 10 g/50 Hz

最大测量长度 无限制

电气参数

名称 数据 备注

工作电压 24 V DC ±20 % UB 端带极性保护

5 V DC ±5 % UB 端无极性保护

电流能耗 < 20 mA, 24 V 空载

< 75 mA 有负载

连接方式 散装线

圆型插头

9 针D-SUB

输出电路 PP, LD, TTL PP 电压为24 V

输出信号 A, B 正交信号

A, /A, B, /B, 可选:I, /I, 或 R, /R

参考信号脉冲宽度 1 个增量

分辨率 0.0005, 0.001mm

信号抖动 < 15% 当与磁尺间距为0.5 mm 时

抗干扰等级 3 IEC 801

实时请求 实时信号输出

信号高电平 > UB - 2.5V PP

> 2.5 V LD

> 2.4 V TTL

信号低电平 < 0.8 V PP

< 0.5 V LD

< 0.4 V TTL
