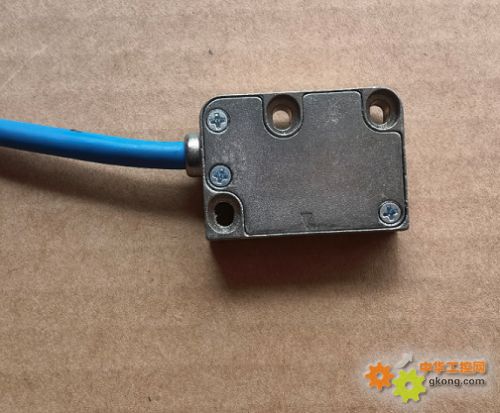

磁栅读数头MSK500AS

技术参数 附加信息
机械参数
外壳 锌压铸件
读数头/磁柵尺读数间距 0.1 ... 2 mm 适用于 O,I 型参考点信号
0.4 ... 1 mm 适用于 FR 型参考点信号
读数头/磁柵尺读数间距 0.1 ... 2 mm
0.1 ... 1 mm
电缆外壳材料 PVC 4, 5, 6, 8 芯
电气参数
工作电压 5 ... 30 V DC 带反极性保护
电流消耗 <25 mA 24 V DC 时, 空载
输出电路 PP, LD (RS422), TTL 方波线驱动TTL + LD，仅限于工作电压5V DC 的情况下
输出信号 A, /A, B, /B, I, /I, R, /R, FR, /FR
高电频输出信号 >UB - 2.5 V PP
>2.5 V LD, TTL
低电频输出信号 <0.8 V
指针信号 周期性
实时要求 实时信号处理
连接类型 引线连接
系统数据
磁柵宽度 5 mm
分辨率 0.001, 0.005, 0.01, 0.025, 0.05, 0.1 mm
系统精度 ±0.025 mm
±1°
重复精度 ±10 µm
测量范围 ∞
圆周速度 取决于分辨率和脉冲间隔 见表格
运行速度 取决于分辨率和脉冲间隔 见表格
工作环境条件
工作温度 -5 ... 70 °C
储存温度 -30 ... 70 °C
相对湿度 100 % 允许结露
电磁兼容性EMC EN 61000-6-2 抗入侵干扰能力
EN 61000-6-4 产品本身干扰扩散影响
防护等级 IP67 EN 60529
抗震性 100 m/s2
, 50 Hz EN 60068-2-6
