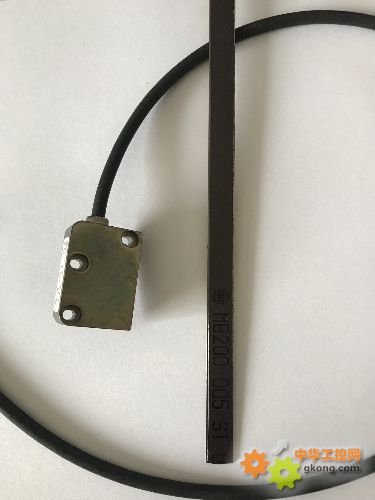

磁性传感器 MSK200/1磁栅尺MB200/1光栅尺编码器

磁性传感器 MSK200/1

机械参数
特征 技术数据 补充
外壳 绿⾊塑料 A 型结构
压铸锌 ZM 型结构
传感器/尺的读取距离 0.1 … 1 mm 参考信号 O, I
0.1 … 0.5 mm 参考信号 R
0.4 … 0.5 mm 参考信号 FR
电缆护套 PUR, 适⽤拖链 6、8 芯 直径 5-0.4 毫⽶
电缆曲率半径 5x 电缆直径 固定的
7.5x 电缆直径 可动的
电缆寿命 >5 百万个循环 在以下的测试条件下:
⾏进位移 4.5 m
⾏进速度 3 m/s
加速度 5 m/s2
环境温度 20 °C ±5 °C


电⽓数据
特征 技术数据 补充
⼯作电压 24 V DC ±20 %
5 V DC ±5 %
电流消耗 ≤100 mA 在24 V 直流电
≤30 mA 在5 V 直流电
输出电路 LD (RS422)
输出信号 A, /A, B, /B, I, /I, R, /R, FR, /FR
实时性要求 与速度成⽐例的信号输出
连接⽅式 开放的电线末端
插拔连接器 7/8 针
D-Sub 9 针

增量式, 数字接⼝, 分辨率 1 μm 1
5 MagLine | 5.2 MagLine Basic
型材
■ 最⼤分辨率为 1 μm
■ 与MB200/1磁栅尺配合使⽤
■ 读数距离可达1mm
■ 防护等级为 IP67
■ 可选择参考点R或者灵活的参考标记FR
