FX5U-80MT/ES参数说明:基本单元,内置40入/40出(晶体管漏型),AC电源

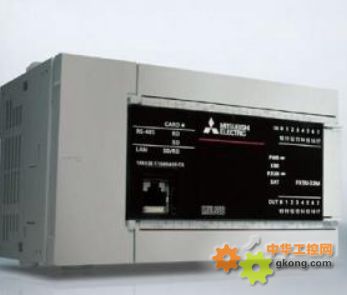

三菱PLC FX5U-80MT/ES产品规格详细介绍如下
【电源规格】
◆ 额定电压:AC100~240V
◆ 电压允许范围:AC85~264V
◆ 额定频率:50/60Hz
◆ 允许瞬时悼电时间:l0ms以下
◆ 电源保险丝:250V*计时延时保险丝
◆ 冲击电流:*30A 5ms以下/AC100V、*60A 5ms以下/AC200
◆ 消耗电力(*1):45W
◆ DC5V电源容量(*3):1100mA
◆ DC24V电源容量(*2 *3):
对CPU模块的辐入电路使用服务电源时:600mA
对CPU模块的轴入电路使用服务电源时:770mA
备注:
*1:CPU模块可连接*数量模块时,且DC24V服务电源达到*消耗电源时的数值。(包括输入电路的电流部分)
*2:连接I/O模块时消耗DC24V服务电盆,致使可使用的电量将减少。
*3: FX5UC-32MT/口为内部供给电源。
【FX5U-80MT/ES输入规格】
◆ 输入形式:漏型/源型
◆ 输入点数:40点
◆ 连接状态:拆换式端子台(M3螺丝)
◆ 输入信号电压:DC24V +20%,-15%
◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
◆ 输入电阻:4.3KΩ(X020以后是5.6KΩ)
◆ 输入ON电流:3.5mA以上(X020以后,3.5mA)
◆ 输入OFF电流:1.5mA以下
◆ 输入响应频率数:
X000~X005:200kHz
X006~X007:200kHz
X010~X017:10kHz
◆ 输入响应时间(H/W滤波延迟):
X000~X005:ON时2.5μs以下,OFF时2.5μ以下
X006~X007:ON时2.5μs以下,OFF时2.5μ以下
X010~X017:ON时30μs以下,OFF时50μ以下
◆ 输入响应时间(数字滤波设定值):无,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鸭钩)
◆ 输入信号形式:无电压触点输入 漏型:NPN集电极开路晶体管、源型:PNP集电极开路晶体管
◆ 输入电路图:
【FX5U-80MT/ES输出规格】
◆ 输出类型:晶体管(集电极开路)/漏型输出
◆ 输出点数:40
◆ 连接状态:可拆换电子台(M3螺丝)
◆ 外部电源:DC5~30V
◆ *负载: 0.5A/1点
◆ 开路漏电流:0.1mA以下/DC30V
◆ ON时电压降低:1.0V以下(Y000~Y003)、Y004以后1.5V以下
◆ 响应时间:
Y000~Y003:2.5μs以下/10mA以上 1.5V以下(DC5~24V)
Y004以后: 0.2ms以下/200mA以上(DC24V)
◆ 回路绝缘:光电耦合器绝缘
◆ 显示输出表示:输出ON时LED灯亮
◆ 输出电路图
【FX5U-80MT/ES一般规格】
◆ 使用环境湿度:0~55℃
◆ 保存环境温度:-25~75℃
◆ 使用环境湿度:5~95%RH,无结露
◆ 保存环境湿度:5~95%RH,无结露
◆ 耐振动:
安装DIN轨道时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │1.75mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │4.9m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
直接安装时:
┌─────┬─────┬──────┬─────────┐
│频率数 │加速度 │单向振动幅度│扫描次数 │
├─────┼─────┼──────┼─────────┤
│5~8.4Hz │无 │3.5mm │X,Y,Z每个方向10次 │
├─────┼─────┼──────┤(合计各80分) │
│8.4~150Hz │9.8m/s平方│无 │ │
└─────┴─────┴──────┴─────────┘
◆ 耐撞击:147m/s平方,作用时间11ms,以正弦半波脉冲向X,Y,Z各双方向3次
◆ 接地:D种接地(接地电阻:100Ω以下)<不可与强电系产品共通接地>
◆ 使用环境:无腐食性,可燃性气体,导电性粉尘不严重
◆ 使用标准高度:0~2000m
◆ 安装场所:电气柜内
◆ 过电压等级:Ⅱ以下
◆ 污染级别:2以下
◆ 设备级别:级别2
