1.简介

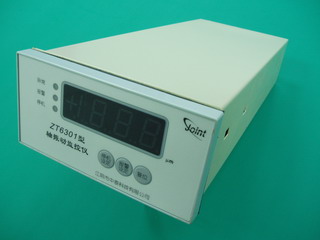

ZT6301型轴振动监控仪是精密测控仪表,广泛应用于电力、石油、化工等部门。通过DO型电涡流传感器，可对汽轮机、风机等旋转机械的轴振动进行测量和监控。具有报警与停机控制信号输出，设有电流输出通用接口，可与计算机等设备连接。该监控仪采用160×80（mm）通用机箱，LED数字显示,PVC彩色面膜和轻触摸键,外形美观，款式新颖，结构合理，安装简单，性能稳定，质量可靠，测量准确。
2.主要功能
● 显示功能
振动测量值,Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示。
● 报警功能
具有报警保护功能，当振动幅度超过报警或停机设定值时，报警或停机指示灯亮，同时在后面板输出开关信号，保护被监控设备。
● 报警延时时间设定功能
报警延时时间调整范围0~3秒，以防止现场干扰引起误报警。
● 自诊断功能
a.任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时功断报警、停机。
b.具备上电、掉电检测功能，同时关断报警、停机输出回路，能有效地抑制监控仪误报警。
● 输出接口
设有电流输出接口，可与计算机等设备连接。
3.主要参数
● 测量范围：0～250um
● 准确度：1%
● 电流输出：4～20mA 负载≦500Ω
● 报警停机设定值：满量程内任意调节。
● 工作环境：温 度：0～45℃ 相对湿度：≤85%
● 工作电源：AC220V±10% 50/60Hz
● 电源输出：-24VDC
● 安装方式: 盘式
● 整机尺寸：160（宽）×80（高）×370（深）mm
● 开孔尺寸：151（宽）×75（高）mm
4.选型指南
● 轴振动插件通道必须配置DO型电涡流位移传感器。
● 选型代号
ZT6800831/832—A□□—B□□—C□□—D□□—E□□

ZT6301—A□□—B□□—C□□—D□□—E□□

量程选择：A□□
0 1: 0～100um
0 2: 0～200um
0 3: 0～500um
电流输出：B□□
0 1：4～20Ma
0 2：0～10mA
传感器选择：C□□（DO型电涡流传感器）
0 1: Ф8mm传感器
0 2: Ф11mm传感器
报警延迟: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒

6800系列汽轮机监控系统结构参数

代号 机箱
位数 外型尺寸（mm) 开孔尺寸(mm)
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
