1.简介

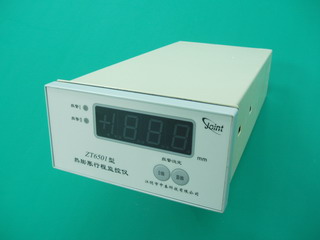

ZT6501型热膨胀行程监控仪可与TD-2线性差动变压器式位移传感器配套使用。可为传感器提供激励电源，同时可将位移信号转换成4-20mA模拟信号输出，并用数码管显示，设有报警控制功能。该仪器采用160×80（mm）标准机箱，LED数字显示,PVC彩色面膜和轻触摸键,外形美观，款式新颖。互换性强，设计合理、安装和使用方便。
2.主要功能
● 显示功能
油动机行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，第一位为符号位。
● 报警功能
设有两级报警，用户可根据需要设定报警值,当油动机行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
● 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
● 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
● 电流输出
设有4～20mA电流输出接口，可与计算机等设备连接。
3.主要参数
● 输入信号：接受TD-2线性差动变压器式位移传感器输出信号。
● 显示方式：4位数码管显示，第一位为符号位
● 线性误差：1.5％±1个字
● 模拟输出：4～20mA(负载≤500Ω)或0～10mA（负载≦1KΩ）
● 报警设定：满量程内任意
● 报警接点容量：DC28V 3A AC250 3A
● 工作环境: 温 度 0～45℃ 湿 度 ≤85％
● 工作电源：AC220∨±10％ 50Hz±5％ 功耗≤10W
● 安装方式: 盘式
● 整机尺寸：160（宽）×80（高）×300（深）mm
● 开孔尺寸：151（宽）×75（高）mm
4．选型指南
● ZT6501型热膨胀行程监控仪必须配置TD-2线性差动变压器式位移传感器。
● 选型代号
ZT6800861—A□□—B□□—C□□—D□□

ZT6800862—A□□—B□□—C□□—D□□

ZT6201—A□□—B□□—C□□—D□□

量程选择：A□□
0 1: 0～25um
0 2: 0～35um
0 3: 0～50um
电流输出：B□□
0 1：4～20mA
0 2：0～10mA
传感器选择：C□□
0 1: TD-2线性差动变压器式位移传感器
报警延迟: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒

6800系列汽轮机监控系统结构参数

代号 机箱
位数 外型尺寸（mm) 开孔尺寸(mm)
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
