一、适用范围
适用于交流50Hz-60Hz，电压至660V，额定电流0.1至63A的电路中。作为电动机的过载、短路保护之用。并可在AC-3负载下，作为起动和分断电动机的全压起动，也可在配电网络中作线路和电源设备的过载和短路保护之用。
本产品为引进德国西门子公司技术制造的产品，性能等同3VE系列。

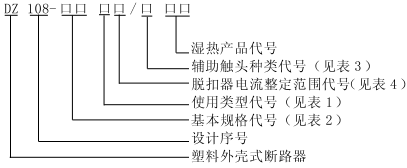

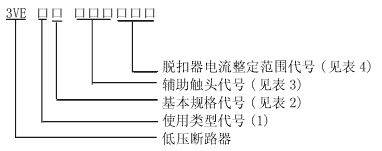

二、型号及其含义 |
（国外型号）
| | |
|
DZ108代号 |
代表的使用类型 |
DZ108代号 |
代表的使用类型 |
3VE代号 |
代表的使用类别 |
|
0 |
配电保护型断路器 |
2 |
无过载脱扣器的起动器 |
E |
电动机保护型 |
|
1 |
电动机保护型断路器 |
3 |
无短路保护的起动器 |
L |
配电保护型 | |
3.2规格代号（见表2）
|
DZ108
代号 |
代表的断路器壳架等级额定电流Inm |
3VE代号 |
|
20 |
20A |
1 |
|
32 |
32A |
3 |
|
63 |
63A |
4 | |
3.3辅助触头种类代号（见表3）
|
DZ108代号 |
代表辅助触头的种类 |
3VEI代号 |
|
0 |
无 |
005 |
|
1 |
一常开和一常闭 |
015 |
|
2 |
二常开 |
025 |
|
3 |
二常闭 |
035 |
|
4 |
二常开二常闭 |
- | |
四、结构特征
DZ108-20型断路器带有辅助触头、DZ108-32、DZ108-63型断路器可配装辅助触头附件。
断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣。过载脱扣器具有温度补偿装置。
操作方式有按钮操作、旋钮操作及手柄操作，为板前接线、板前安装装式。DZ108-20、32型断路器具有安装卡板，可直接嵌装在35mm宽的标准导轨上。
脱扣机构采用了速闭、速断结构，使断路器具有限流特性。
DZ108-32基型外可组装一个辅助触头组成一个分励脱扣，或一个欠压脱扣，DZ108-63基型内可装二个辅助触头组、一个分励脱扣，或一个欠压脱扣，DZ108-63基型内可装二个辅助触头组、一个分励脱扣器或一个欠压脱扣器。 | |
3.4脱扣器电流整定范围代号（见表4）
|
DZ108/3VE1代号 |
脱扣器电流整定范围Ir(A) |
特殊规格代号 |
脱扣器电流整定范围Ir(A) |
|
B/2BU |
0.1-0.16 |
- |
- |
|
C/2CU |
0.16-0.25 |
- |
- |
|
D/2DU |
0.25-0.4 |
- |
-- |
|
E/2EU |
0.4-0.63 |
- |
- |
|
F/2FU |
0.63-1 |
- |
- |
|
G/2GU(2GA) |
1-1.6 |
- |
- |
|
H/2HU(2HA) |
1.6-2.5 |
- |
- |
|
J/2JU(2JA) |
2.5-4 |
U/8HU |
2-3.2 |
|
K/2KU(2KA) |
4-6.3 |
V/8JU |
3.2-5 |
|
L/2LU(2LA)<OCL |
6.3-10 |
W/8KU |
5-8 |
|
M/2MU(2MA)<OCM> |
10-16 |
X/8LU(8LA) |
8-12.5 |
|
N/2NU |
14-20 |
Y/(8MA) |
12.5-20 |
|
O/2NU(2NA)<OCP> |
16-25 |
- |
- |
|
P/2PU(2UA)<OCQ> |
22-32 |
- |
- |
|
R/<OCR> |
28-40 |
- |
- |
|
S/<OCS> |
36-50 |
- |
- |
|
T/<OCT> |
45-63 |
- |
- | |
注：（）为3VE3，（）为3VE4代号
湿热型的代号含义：湿热型产品加TH.DZ108-32、DZ108-63可另加辅助触头组件，也可方便地配装分励、欠压脱扣器组件。 | 0 | |
五、特性
1.DZ108断路器符合IEC157-1、IEC292-1、VDE0660及JB1284标准。
2.DZ108主要技术数据（见A表）
|
型号 |
DZ108-20(3VE1) |
DZ108-32(3VE3) |
DZ108-63(3VE4) |
|
额定绝缘电压（V） |
660 |
750 |
750 |
|
极数 |
3 |
3 |
3 |
|
额定短路分断能力Ic |
- |
- |
- |
|
（有效值）o-t-co-t-co |
- |
- |
- |
|
380V kA/cosψ |
1.5/0.95 |
10/0.5 |
22/0.25 |
|
660V kA/cosψ |
1.0/0.95 |
3/0.9 |
7.5/0.5 |
|
额定短路接通能力 |
- |
- |
- |
|
（符合IEC157-1） |
- |
- |
- |
|
380V kA/cosψ |
2.2/0.95 |
17/0.5 |
46/0.25 |
|
660V kA/cosψ |
1.4/0.95 |
4.2/0.9 |
12.8/0.5 |
|
控制电动机功率AC-3（kW) |
- |
- |
- |
|
220V |
5.5 |
9 |
18 |
|
380V |
10 |
16 |
32 |
|
660V |
16 |
26 |
28 |
|
辅助触头 |
辅助触头组件参数
|
|
额定发热电流（A） |
6 |
6 |
|
额定接通能力（A） |
18 |
30
|
|
AC-11额定工作电压（V） |
220 380 |
220 380
|
|
额定工作电流（A） |
1.8 1.5 |
3 3
|
|
额定分断能力（A） |
18 15 |
30 30
|
|
DC-11额定工作电压（V |
24 110 220 |
24 110 220
|
|
额定工作电流（A） |
2.3 0.55 0.3 |
3 0.7 0.55
|
|
额定分断能力（A） |
2.5 0.6 0.35 |
3.3 0.8 0.6
|
|
欠压脱扣器响应电压值 |
- |
- |
|
开关脱扣电压（V） |
0.7至0.35Ue |
0.7至0.35Ue |
0.7至0.35Ue |
|
正常工作电压（V） |
0.8至0.35Ue |
0.8至0.35Ue |
0.8至0.35Ue |
|
最大动作延时（ms) |
20 |
20 |
20 |
|
分励脱扣器响应电压值 |
- |
- |
- |
|
开关脱扣电压 |
0.5至1.1Ue |
0.5至1.1Ue |
0.5至1.1Ue |
|
最大动作延时（ms) |
20 |
20 |
20 | 3.欠压脱扣器的额定电压Ue:110、220、380、660V。
4.分励脱扣器的额定电压Ue:AC110、220、380、660V。
5.保护特性（见B表）
|
|
DZ108（3VE）系列断路器保护特性 |
|
电动机保护型（E）符合IEC292-1、VDE0660-104 |
脱扣器整定电流倍数 |
1.05 |
1.2 |
6 |
12 |
|
动作时间 |
不动作 |
<2h |
>3s |
瞬动 |
|
配电保护型（E）符合IEC157-1、VDE0660-101 |
脱扣器整定电流倍数 |
1.05 |
1.3 |
10 |
- |
|
动作时间 |
不动作 |
<1h |
瞬动 |
- | |
