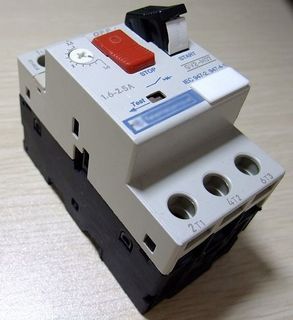

DZ208(GV2)马达保护空气开关-断路器塑壳断路器 DZ208-

【用途】

DZ208断路器（GV2电动机空气开关）适用于交流电压至690V，电流0.16至32A的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。

【型号含义】

【主要技术参数】

一、额定绝缘电压Ui（V）：690 　　二、额定工作电压Ue(V):230/240、400/415、440、500、690
三、额定频率Hz：50/60　　　　　　四、壳架等级额定电流lnm(A):32
五、脱扣器额定电压ln(A)(见表1)　　六、整定电流调节范围（Ａ）(见表1)
七、额定极限短路分断能力Icu(KA)(见表1) 八、额定运行短路分断能力ICS(KA)(见表1)
九、额定冲击耐受电压Uimp(V);8000.

表１

额定电流IN(A)	整定电流调节范围（A）	额定极限短路分断能力lcu,额定运行短路分断能力lus										飞弧距离mm
		230/240V		400/415V		400V		500V		690V
		lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)
0.16	0.1-0.16	100	100	100	100	100	100	100	100	100	100	40
0.25	0.16-0.25	100	100	100	100	100	100	100	100	100	100	40
0.4	0.25-0.4	100	100	100	100	100	100	100	100	100	100	40
0.63	0.4-0.63	100	100	100	100	100	100	100	100	100	100	40
1	0.63-1	100	100	100	100	100	100	100	100	100	100	40
1.6	1-1.6	100	100	100	100	100	100	100	100	100	100	40
2.5	1.6-2.5	100	100	100	100	100	100	100	100	3	2.25	40
4	2.5-4	100	100	100	100	100	100	100	100	3	2.25	40
6.3	4-6.3	100	100	100	100	50	25	25	50	3	2.25	40
10	6-10	100	100	100	100	15	7.5	7.5	10	3	2.25	40
14	9-14	100	100	15	7.5	8	4	4	4.5	3	2.25	40
18	13-18	100	100	15	7.5	8	4	4	4.5	3	2.25	40
23	17-23	50	50	15	6	6	3	3	3	3	2.25	40
25	20-25	50	50	15	6	6	3	3	3	3	2.25	40
32	24-32	50	50	10	5	5	3	3	3	3	2.25	40

断路器（GV2电动机空气开关）所控制三相电动机额定功率

额定电流in（A）	额定电流调节范围 le（A）	三相电动机标准额定功率kW AC-3，50Hz/60Hz
		230/240V	400V	415V	440V	500V	690V
1.06	0.1-0.16	-	-	-	-	-	-
0.25	0.16-0.25	-	-	-	-	-	-
0.4	0.25-0.4	-	-	-	-	-	-
0.63	0.4-0.63	-	-	-	-	-	0.37
1	0.63-1	-	-	-	0.37	0.37	0.55
1.6	1-1.6	-	0.37	-	0.55	0.75	1.1
2.5	1.6-2.5	0.37	0.75	0.75	1.1	1.1	1.5
4	2.5-4	0.75	1.5	1.5	1.5	2.2	3
6.3	4-6.3	1.1	2.2	2.2	3	3.7	4
10	6-10	2.2	4	4	4	5.5	7.5
14	9-14	3	5.5	5.5	7.5	7.5	9
18	13-18	4	7.5	9	9	9	11
23	17-23	5.5	11	11	11	11	15
25	20-25	5.5	11	11	11	15	18.5
32	24-32	7.5	15	15	15	18.5	26

外壳防护等级为1P2L0：电动机空气开关的操作性能

壳加等级额定电流 Inm A	每小时操作循环次数	操作循环次数通电	操作循环次数不通电	操作循环次数总数
32	120	50000	50000	100000
