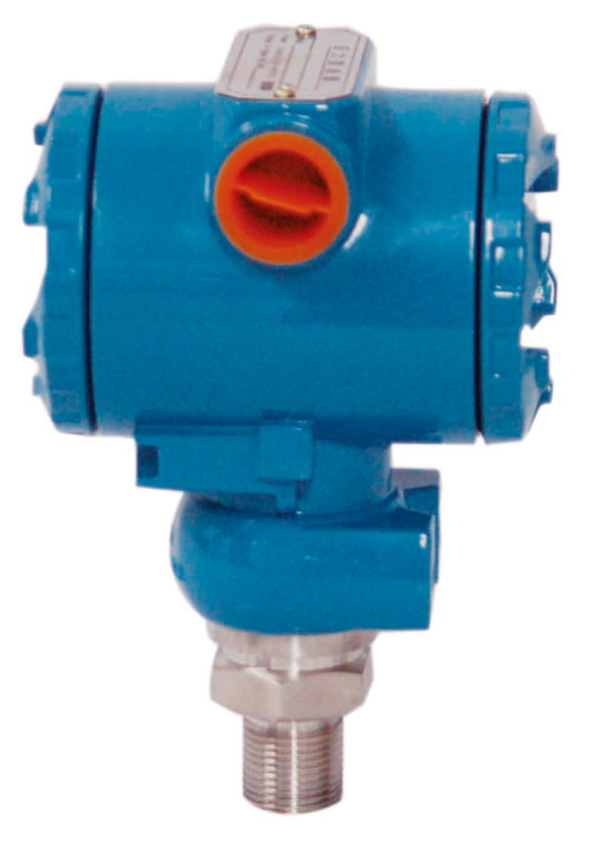

飞创仪表系列FWP-T20X型压力变送器
FWP-T20X压力变送器由压阻式传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅片受压时，本身
的电阻率发生变化，通过半导体平面工艺在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可
输出与压力信号成正比的电压信号，信号转换模块将传感器的电压信号进行处理，转换成4-20mA标准信号。
|
FWP-T20X型压力变送器型谱表 |
|
|
|
|
型 号 |
代 码 |
说 明 |
|
FWP- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
T20X经济型 |
|
变送器类型 |
T20X |
|
|
|
|
|
|
|
经济型 |
|
过程连接方式和材料 |
R |
|
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G |
|
|
|
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
|
密封件材料 |
3F |
|
|
|
|
|
聚四氟乙烯 |
|
信号输出方式 |
2 |
|
|
|
|
4-20mA二线 |
|
外壳类型 |
A |
|
|
|
铝外壳无现场指示，防护等级IP65 |
|
精度等级 |
2 |
|
|
0.2 |
|
5 |
|
|
0.5 |
|
9 |
|
|
特殊要求 |
|
测量范围 |
|
|
见标准量程表 |
|
Y |
|
非标准量程 |
|
传感器类型 |
R |
陶瓷压阻 | |
|
＊ 特殊过程连接方式和材料请在订货时说明 |
|
标准量程表 |
|
测量范围 |
代号 |
量程调节范围 |
|
0-4kPa |
D1 |
0.7-7kPa |
|
0-6kPa |
D2 |
0.7-7kPa |
|
0-10kPa |
D3 |
1.0-10kPa |
|
0-16kPa |
D4 |
10.0-20kPa |
|
0-20kPa |
D5 |
10.0-20kPa |
|
0-25kPa |
D6 |
12.0-30kPa |
|
0-40kPa |
D7 |
12.0-40kPa |
|
0-60kPa |
D8 |
20.0-60kPa |
|
|
|
|
|
0-100kPa |
E1 |
30.0-100kPa |
|
0-160kPa |
E2 |
60.0-200kPa |
|
0-200kPa |
E3 |
60.0-200kPa |
|
0-250kPa |
E4 |
120.0-400kPa |
|
0-400kPa |
E5 |
120.0-400kPa |
|
|
|
|
|
0-0.6MPa |
F1 |
0.2-0.6MPa |
|
0-1.0MPa |
F2 |
0.3-1.0MPa |
|
0-1.6MPa |
F3 |
0.6-2.0MPa |
|
0-2.0MPa |
F4 |
0.6-2.0MPa |
|
0-2.5MPa |
F5 |
1.2-4.0MPa |
|
0-4.0MPa |
F6 |
1.2-4.0MPa |
|
0-6.0MPa |
F7 |
2.0-6.9MPa |
|
|
|
|
|
0-10MPa |
H1 |
3.0-10MPa |
|
0-20MPa |
H2 |
6.0-20MPa |
|
-2-2kPa |
C1 |
2.0-7.0kPa |
|
5-5kPa |
C2 |
5.0-20kPa |
|
-10-10kPa |
C3 |
2.0-20kPa |
|
-20-20kPa |
C4 |
-8.0-20kPa |
|
-50-50kPa |
C5 |
10.0-100kPa |
|
|
|
|
|
-100-0kPa |
B1 |
-40-100kPa |
|
-100-100kPa |
B2 |
-40-100kPa |
|
-100-300kPa |
B3 |
50-400kPa |
|
-100-900kPa |
B4 |
240-1000kPa | |
|
|
 |
