飞创仪表FWP-20智能隔离器
性能简介
本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路电流或电压信号，并经运算、干扰抑制等处理后，
变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石
化、制造、电力、冶金等行业的自控工程之中。
技术指标
| 系统传输准确度： |
±0.2%×F·S |
| 温度飘移： |
±0.01%×F·S/℃（100ppm） |
| 输入阻抗： |
电流：100Ω；电压：500KΩ |
| 电流输出允许外接的负载阻抗： |
4-20mA输出时0~550Ω；0-10mA输出时0~1.1kΩ， |
| 绝缘强度(输入/输出/电源之间)： |
不小于2000V.dc,不小于1500V.ac |
| 绝缘阻抗(电源/输入/输出之间): |
不小于100MΩ（1分钟） |
| 工作中允许大气压力: |
80-106kPa |
| 允许连续工作的环境温度: |
-10-+55℃ |
| 工作中允许相对湿度 : |
10-90％RH（40℃时） |
| 供电电源： |
交流：AC 95~265V；直流：DC 16~28V |
| 输入功率： |
0.9~1.8W(与型号有关) |
| 外型尺寸： |
宽×高×深(22.5×100×115mm) |
|
外形尺寸/安装方法 |
|
 外形尺寸：宽×高×深：22.5×100×115mm
安装方法：35mm导轨式安装，安装时请注意垂直安装，以利于仪表内部热量散发
|
| 型 号 |
说 明 |
| FWP-20 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
| 输入通道数 |
1
2 |
|
|
|
|
|
|
单路输入
双路输入 |
| 隔离器类型 |
|
IC |
|
|
|
|
|
电压/电流变送模块 |
| 第一路输出类型 |
|
|
|
|
|
|
见输出类型表 |
| 第二路输出类型 |
□ |
|
|
|
|
见输出类型表 |
| 第一路输入类型 |
□ |
|
|
|
见输入信号类型 |
| 第二路输入类型 |
□ |
|
|
见输入信号类型 |
| 供电方式 |
T
W |
|
AC90～265V（开关电源）
DC24V（开关电源） |
| 测量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
2、输出类型表
| 输出代码 |
功能 |
输出代码 |
功能 |
| 1 |
输出为1～5V |
6 |
RS-485通讯 |
| 2 |
输出为4～20mA |
7 |
特殊规格 |
| 3 |
继电器报警输出 |
0 |
无输出 |
3、输入类型
直流电流：0～10mA、4～20mA、0～20mA
直流电压：0～5V，1～5V，0～10V |
 选型举例 |
1、FWP-201IC20-（4-20mA）-W-B；
含义：一路4-20mA输入，一路4-20mA变送输出，DC24V供电，测量精度0.2％FS。
2、FWP-202IC22-（4-20mA）-T；
含义：二路4-20mA输入，二路4-20mA变送输出，AC90-265V供电，测量精度0.5％FS。 |
输入信号断线时的输出状态
输出状态有跟随方式、定点输出方式和断线保持方式三种状态可选择，用户在订货时应予以注明，否则按跟随方式供货。
面板指示
PWR：电源指示灯(绿色)；
ALM：输入信号报警指示灯(红色)；
正常工作状态时该指示灯不亮；
输入信号故障时闪烁；
输入信号超量程时长亮。

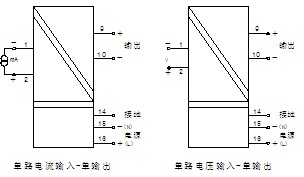

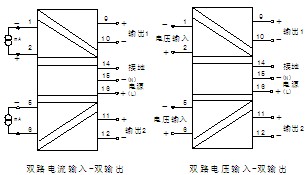

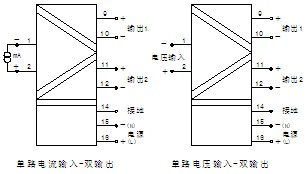

接线图

说 明
220V供电产品的电源线接入图中电源端子L、N之间，
L接相线，N接零线。
校 准
本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用编程器进行操作。 |
