性能参数

物理特性
尺寸(宽×高×深)	90×80×62mm
功耗	7W
存储器特性
程序存储器	4KB
数据存储器	2KB
掉电保持电源	采用钮扣电池
常规特性
定时器总数       1ms       10ms       100ms	128（T0-T127） 4 16 108
计数器总数	128(采用钮扣电池)
内存存贮器位	256(采用钮扣电池)
时间中断	2×1ms分辨率
边沿中断	4个上升沿和/或4个下降沿
布尔量运算执行时间	0.5µs
浮点运算执行时间	16µs
实时时钟	支持
集成的通信功能
通讯接口	PORT0：RS485
PPI波特率	9.6, 19.2kbps
自由口波特率	1.2k至 115.2kbps
每段最大电缆长度      使用隔离中继器      未使用隔离中继器	38.4k时1200米 50米
最大站点数	每段4个站，每个网络32个站
最大主站数	16
点到点(PPI主站模式)	否
电源功能
输入电压范围	85-264VAC(47-63HZ)
为扩展总线提供+5V电源	不提供
24 VDC传感器电源	提供，240 mA
I/O特性
本机数字量输入点数	8
输入类型	漏型/源型
本机数字量输出点数	6
输出类型	继电器，干触点
数字I/O映象区	128(64输入/64输出)
模拟I/O映象区	32(16输入/16输出)
允许最大扩展I/O模块数	0
最大数字量I/O点数	14
最大模拟量I/O点数	0
脉冲捕捉输入	8
高速计数器      单相计数器      双相计数器	4×50KHz，支持HSC0、HSC3、HSC4、HSC5，不支持HSC1和HSC2 1×30KHZ，支持模式9，HSC0
数字量输入特性
本机集成数字量输入点数	8
输入类型	漏型/源型
额定电压	24V DC
最大持续允许电压	30V DC
逻辑1信号 (最小)   逻辑0信号 (最大)	14 VDC，2.5mA 5 VDC，1mA
隔离(现场与逻辑)   光电隔离   隔离组	有 500V AC，1分钟 见接线图
同时接通的输入	8
最大电缆长度   屏蔽   非屏蔽	500米(标准输入)、50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数	6
输出类型	继电器，干触点
每点额定电流(最大)   浪涌电流(最大)	2A 5A，4S@10%占空比
灯负载(最大)	30 WDC/200WAC
接通电阻(接点)	0.2欧姆
同时接通的输出	6
两个输出并联	否
最大电缆长度 屏蔽 非屏蔽	500米(标准输出) 150米(标准输出)

端子接线图

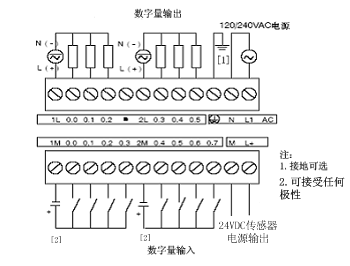

CPU122继电器（CTS7 112-1BD20-0X14）接线图
