球面偏置式气动钟阀
一、结构特点
本第二代球面偏置式气动钟阀系列系消化吸收国外先进技术，采用独特的球面偏置式结构，介质对密封面不会冲刷、磨损，有效通径大，适用于高炉煤粉喷吹和制粉系统，作为截流密封用。
二、主要性能参数
| 公称压力 |
1.0 |
MPa |
| 壳体试验压力 |
1.5 |
| 密封试验压力 |
1.1 |
| 适用温度 |
≤150 |
℃ |
| 适用介质 |
煤粉等 |
三、气动装置性能参数
| 公称通径 |
气缸型号 |
供气压力 |
管接头 |
动作时间 |
| DN300-500 |
QGA200(B) |
0.4-0.6MPa |
G 1/2" |
≤8S |
四、PZ648MX-10C-A主要外形和连接尺寸
| DN |
D1 |
a0 |
n-d0 |
n-M |
D |
b |
B1 |
D' |
D'1 |
n'-d0' |
a10 |
n |
B |
H |
L |
| 300 |
510 |
11.25 |
16-27 |
16-24 |
560 |
30 |
100 |
965 |
890 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
| 300 |
525 |
11.25 |
16-30 |
16-27 |
565 |
30 |
100 |
965 |
895 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
| 400 |
660 |
7.5 |
24-27 |
24-24 |
710 |
30 |
125 |
1020 |
950 |
24-34 |
7.5 |
38 |
885 |
830 |
500 |
| 500 |
730 |
7.5 |
24-34 |
24-30 |
795 |
40 |
140 |
1120 |
1050 |
28-34 |
6.43 |
38 |
1020 |
880 |
610 |

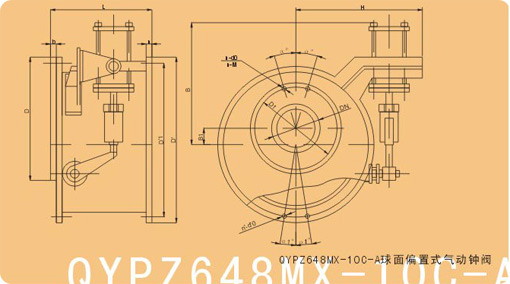

五、结构简图
