服务器机房巡检升级：POE以太网温湿度记录仪传感器点位布设指南

0

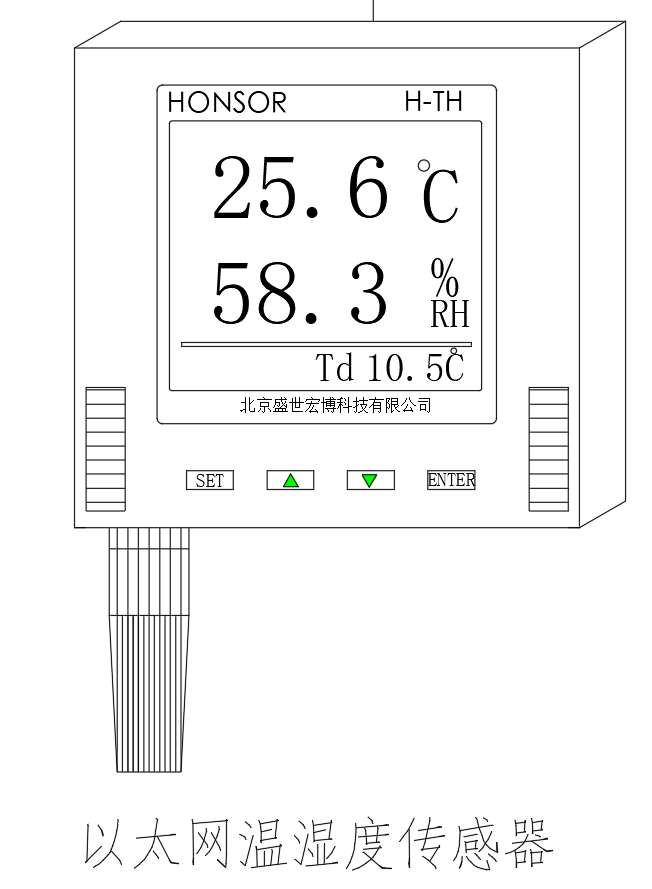

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。巡检升级场景下，真正要解决的不是再加几台设备，而是把原有监测盲区和布点失配找出来，重新做测点规划、割接上线和台账回归。这篇从勘测、布点、安装、布线、供电域到验收展开。

0

一、升级前的现状勘测

别直接铺新设备，先摸清存量，避免叠加旧问题。

• 原测点地图核对：导出原动环平台点位表，现场逐点比对物理位置、资产编码、IP、交换机端口、VLAN、PoE供电回路，标记漂移/离线/僵尸点。

• 热力与气流勘测：记录机柜进风面、出风面、冷通道、热通道、空调回风、地板下送风温度分布；高密柜、GPU柜、封闭通道单列重点勘测。

• 网络资源勘测：列头PoE交换机端口余量、功率池、上联带宽、网管可达性；未覆盖机柜列的补点路径、走线桥架、跨柜距离。

• 供电域勘测：PoE PSE所在UPS回路归属，与IT负载是否同源；本地DC备用回路；故障域边界。

• 输出物：测点分布图、布线规划图、IP/端口对照表、割接批次表、回滚预案。

二、布点原则：从机房级到机柜级

核心转变——监测基准在服务器进风面，不在机房墙面平均温度。

2.1 测点粒度

• 机柜级（推荐）：每柜进风侧1点；高密/GPU柜进风侧多高度+出风侧1点。

• 通道级：冷通道中部、首尾各1点；热通道出口每列1–2点。

• 环境基准点：机房四角、空调送风/回风、UPS室、电池间、地板下漏水高风险区旁。

• 不要做的：只在吊顶下挂几个探头代替机柜微环境；把回风温度当进风温度用。

2.2 机柜内布点位置

• 进风侧（冷通道/前门内侧）：监测服务器进风温度，代表设备实际冷却条件。

• 出风侧（后门内侧/热通道侧）：监测排风温度，算ΔT、判风道堵塞或负载发热异常。

• 垂直分层：高密柜建议下部、中部、上部进风面各1点，捕捉层温梯度；封闭通道柜前中部即可，热点区补点。

• 安装面：DIN导轨固定机柜侧梁/U位支架内侧，或前门内侧磁吸/扎带固定，不占设备U位，不伸入风道阻碍气流。

2.3 安装禁忌

• 勿正对服务器出风口热风直吹，否则读数虚高且无意义；勿贴配电模块、变频器、电源出风面。

• 勿封死在吊顶夹层或地板下不可检修位；探头感温面留通风间隙，避免壳体大面积贴金属机柜形成导热/地电位耦合。

• 湿度测点避开冷凝水盘下方、加湿管路渗漏区，避免局部高湿误报。

2.4 高度与密度参考

• 机房开阔区：距地1.5–2.0m，避开空调直吹面；冷通道内以柜前进风面高度为准，不必统一挂高。

• 垂直剖面：送风层≈地板送风口高度，设备层≈1.5m，热堆积层≈柜顶上方桥架侧；工程上以柜内分层的进风点替代吊顶布点。

• 密度：标准机柜列每柜1进风点；高密柜2–3台记录仪（进风多高度+排风）。别按面积粗铺，按热负荷和故障域布点。

三、网络与布线布设

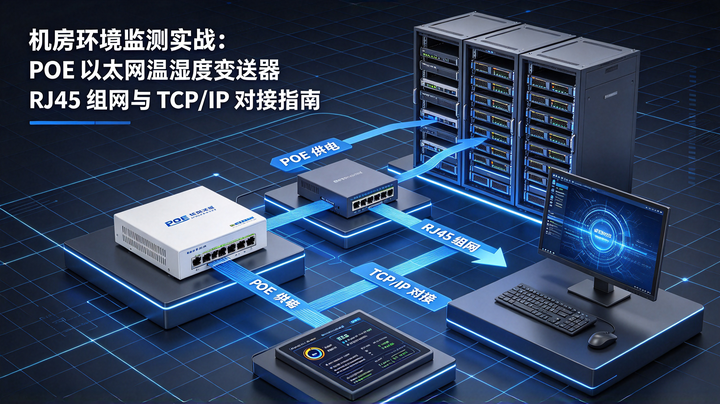

3.1 接入架构

• 记录仪RJ45上联至列头/接入PoE交换机，独立动环/管理VLAN，与业务网逻辑隔离；跨子网时放通502/161/162，边缘网关收敛时北向单端点暴露。

• 端口规划：接入端口access划入数据VLAN，PVID一致；未用端口shutdown或置于未授权VLAN；启用portfast+bpduguard、风暴抑制、loopback-detection。

3.2 线缆与走线

• 线缆：Cat5e及以上，高干扰区屏蔽六类，屏蔽层单端接地，与强电分桥架，平行间距≥30cm，交叉走线。

• 距离：水平布线≤90m+跳线≤10m；超距改光纤收发器或远端接入交换机延伸，勿在100m临界值上勉强跑PoE。

• 端接：T568B一致，信息模块打线后做通断+串扰测试，现场压接用工业级屏蔽RJ45，留余长不打折弯小半径。

• 标识：网线两端标签含机柜号-测点号-交换机端口-IP，与台账一致。

3.3 PoE供电域

• PSE侧：列头PoE交换机或中跨注入器，确认802.3af/at/bt档位与端口协商；预留20–30%功率池，端口功率策略static或auto，别按端口数线性算。

• 故障域：记录仪供电域=所接PoE交换机回路，割接时避免整列监控面随交换机重启丢失；关键区独立UPS回路或本地DC后备。

• 上电前：测线路、确认PSE使能、台架验证后再割接现场端口；替换设备即插即供，备件配置模板预置。

0

四、割接上线流程

巡检升级通常是边运行边改造，分批改、小批割接，别一次性全量切换。

1. 试点批：选1–2列、≤10台，完成安装、IP固化、协议对接、平台纳管、告警验证。

2. 模板固化：IP/MAC/端口/位置/固件版本/寄存器映射表/Unit ID/缩放因子/采集周期入配置库，批量下发。

3. 分批割接：每批25–35台，割接窗口内完成旧点下线+新点上线，观察期≥3天再扩批。

4. 平台侧：SCADA/边缘网关变量表更新，Modbus TCP长连接管理，多主站经网关代理收敛；SNMPv3轮询+ Trap辅助事件。

5. 告警回归：阈值两级（预警/告警），位置信息带机柜-U位-测点号；联动逻辑复核，维护模式屏蔽计划内操作。

6. 回滚：旧采集配置保留，新点异常时回退至原测点表，备件热替换。

五、验收与回归巡检

• 通点测试：平台逐点核对物理位置与读数，避免点位表错位导致告警不知哪台柜。

• 协议验证：mbpoll读寄存器、SNMPv3 get/walk、Trap触发测试；Wireshark镜像口确认502会话保持、重协商次数。

• 供电验证：PoE端口电压/电流/功率、掉电恢复后重连补传；DC混合部署时端电压遥测回传。

• 校准：上线前用标准源比对，偏差超±0.5℃/±3%RH更换或标定；年度校准留记录。

• 文档交付：拓扑图、IP-MAC-端口-位置-供电域对照表、MIB/映射表版本、运维手册、割接记录。

六、常见升级坑

• 旧点位未下线，平台重复计数或告警跳转错误机柜。

• 新增记录仪默认IP未改，批量上电冲突或广播风暴。

• PoE预算满配后新端口静默不供电，PSE降级。

• VLAN/PVID错配，Link Up但跨子网不可达。

• 安装位选错，进风点实测偏低、排风点虚高，阈值策略失效。

• 台账未更新，排障时找不到物理端口；NMS模板未随固件版本更新。

• 割接期双采未对齐时间戳，历史曲线错位，补传时collect_ts与server_ts混淆。

七、关键词

服务器机房巡检升级、POE以太网温湿度记录仪、传感器点位布设、机柜级监测、冷通道进风、热通道排风、垂直分层布点、PoE供电域、动环VLAN、边缘网关、Modbus TCP、SNMPv3、Trap、割接上线、配置库、台账回归

八、一句话总结

巡检升级的本质是重新做一遍测点规划与故障域设计：以机柜进风面为基准布点，高密柜补多高度与排风点，PoE接入沿用列头交换机的供电域与VLAN隔离，分批改割接、配置模板化、台账回归平台，最后通点测试+协议验证闭环，别让新设备叠在旧盲区上。
