1、概述
直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。
2、国内主要品牌及型号
国内生产直流检测仪表厂家、型号品牌繁多，主要常见的产品有：苏州讯鹏SPA-96BDE型直流电能表、SPA-96BDW型直流功率表、SPA-96BDA型直流电流表、SPA-96BDV型直流电压表；苏州朗利LSM-96BDE直流电能表、LSM-50DE直流电能、LSM-80DW直流功率表；上海安科瑞PZ72-DI、PZ72L-DI、PZ72-DU、PZ72L-DU、PZ72-DUI、PZ72L-DUI、PZ72-DP、PZ72L-DP、PZ72-DE、PZ72L-DE、PZ96B-DUI、PZ96B-DP、PZ96B-DE、PZ300-DI、PZ300-DU、PZ300-DUI、PZ300-DP、PZ300-DE；苏州高途GSM-DE型直流电能智能数显表、GSM-DW型直流功率智能数显表；广东雅达YD8420/21/22/23直流电流表、YD8030直流电压表；江阴斯菲尔PZ195U系列直流电压表、PA1951系列直流电流表等等。
3、技术指标
|
技术参数 |
指 标 |
|
输入 |
直流电压 |
输入范围 |
0~1000V |
|
输入阻抗 |
≥2kΩ/V |
|
直流电流 |
输入范围 |
0~10A（直接输入，启动电流：5mA）
0~9999A（外置分流器或霍尔元件，量程可编程设定） |
|
分流器 |
支持输出为75mV |
|
霍尔元件 |
支持输出为0~20mA、4~20mA、0~5V、0~10V等 |
|
功耗 |
≤1mW |
|
过 载 |
1.2倍可持续正常工作，2倍持续1秒 |
|
精度等级 |
0.5级 |
|
功能 |
显 示 |
LED或LCD（高亮蓝色背景光、背光延时时间可调） |
|
通 讯 |
RS485接口，半双工、光电隔离，Modbus-RTU协议，
波特率1200、2400、4800、9600、19200可选 |
|
报 警 |
1路继电器输出，2A/30VDC或2A/250VAC |
|
模 拟 量 |
DC4～20mA、DC0～20mA(负载<500Ω),
DC1~5V、DC0～5V(负载> 1kΩ)等可编程设置 |
|
开 关 量 |
输入（DI） |
干接点输入，仪表内置电源，光电隔离 |
|
输出（DO） |
常开继电器无源触点，2A/30VDC或2A/250VAC |
|
工作电源 |
电压范围 |
85~265VAC,50/60Hz、110~350VDC、36~48VDC（订货时说明） |
|
功 耗 |
≤2W |
|
绝缘电阻 |
≥100MΩ |
|
工频耐压 |
电源端子组与信号输入、输出端子组之间3kV/1min（RMS） |
|
平均无故障工作时间 |
≥50000h |
|
环境 |
温 度 |
工作：LCD -10℃～+45℃；LED -10℃～+55℃
贮存：-20℃～+70℃ |
|
湿 度 |
≤ 93%RH，不结露，不含腐蚀性气体 |
|
海 拔 |
≤ 2500m |

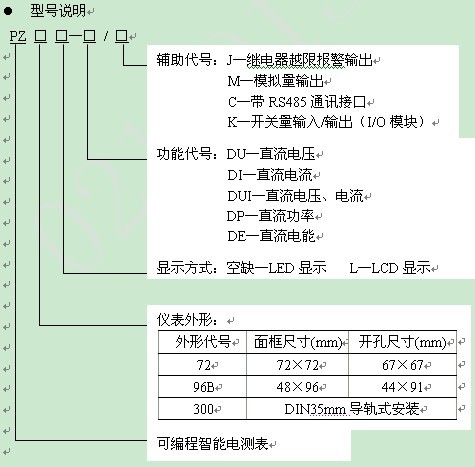

4、产品规格及功能
4.1 72型产品规格
l 功能一览表
|
型号
功能特性 |
PZ72-DI
PZ72L-DI |
PZ72-DU
PZ72L-DU |
PZ72-DUI
PZ72L-DUI |
PZ72-DP
PZ72L-DP |

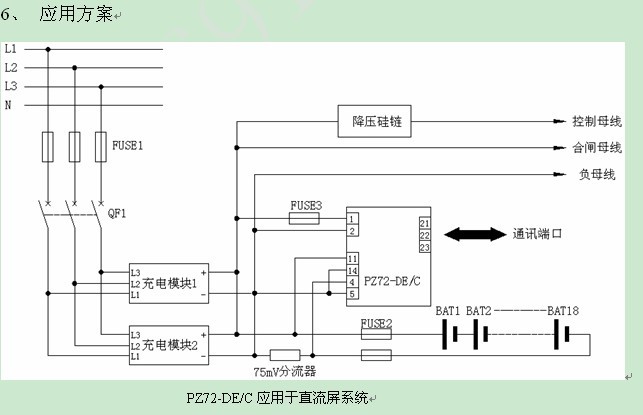

PZ72-DE
PZ72L-DE |
|
测量
参数 |
直流电流 |
√ |
|
√ |
√ |
√ |
|
直流电压 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流电能 |
|
|
|
|
√ |
|
选配功能
(任选其一) |
C |
√ |
√ |
√ |
√ |
√ |
|
M |
√ |
√ |
√ |
√ |
√ |
|
MC |
√ |
√ |
√ |
√ |
√ |
|
KC(2DI/2DO) |
√ |
√ |
√ |
√ |
√ |
注：J(继电器越限报警输出)与第二路开关量输出复用。

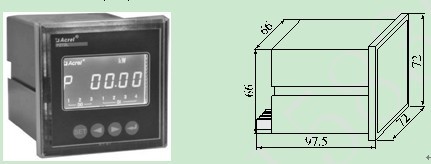

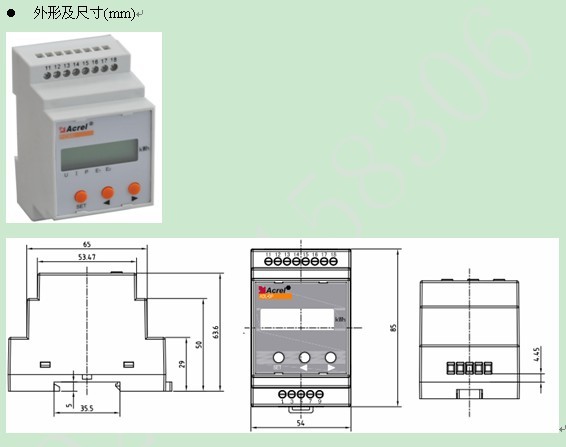

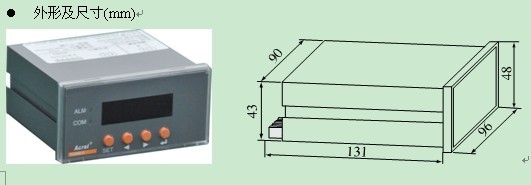

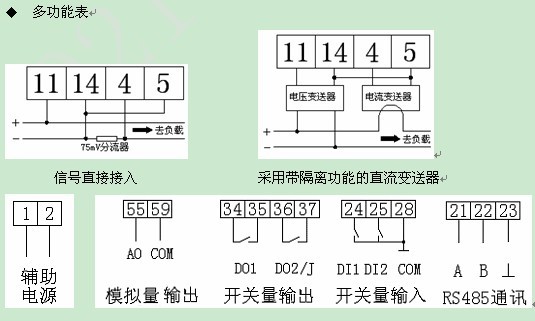

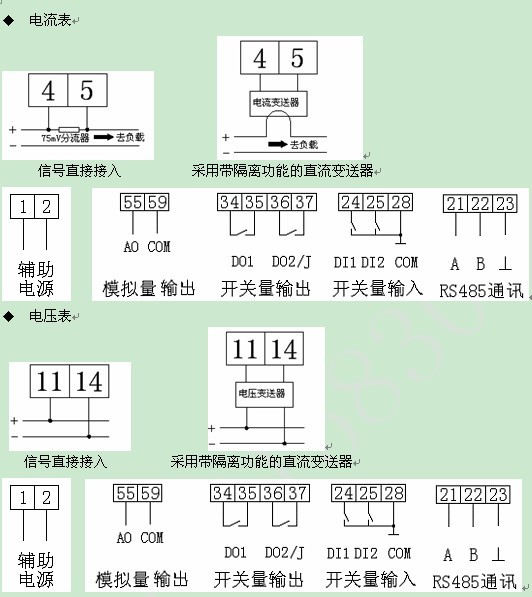

l 外形及尺寸(mm)
4.2 96B型产品规格
l 功能一览表
|
型号
功能特性 |
PZ96B-DI |
PZ96B-DU |
PZ96B-DUI |
PZ96B-DP |
PZ96B-DE |
|
测量
参数 |
直流电流 |
√ |
|
√ |
√ |
√ |
|
直流电压 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流电能 |
|
|
|
|
√ |
|
选配功能
(任选其一) |
C |
√ |
√ |
√ |
√ |
√ |
|
M |
√ |
√ |
√ |
√ |
√ |
|
MC |
√ |
√ |
√ |
√ |
√ |
|
KC(2DI/2DO) |
√ |
√ |
√ |
√ |
√ |
注：J(继电器越限报警输出)与第二路开关量输出复用。
4.3 300型产品规格
l 功能一览表
|
型号
功能特性 |
PZ300-DI |
PZ300-DU |
PZ300-DUI |
PZ300-DP |
PZ300-DE |
|
测量
参数 |
直流电流 |
√ |
|
√ |
√ |
√ |
|
直流电压 |
|
√ |
√ |
√ |
√ |
|
直流功率 |
|
|
|
√ |
√ |
|
直流电能 |
|
|
|
|
√ |
|
选配功能 |
C |
√ |
√ |
√ |
√ |
√ |
|
