260型编码器—— 增量式、整流信号-260 -

— 外形小巧，厚度仅1.19英寸
— 可提供4极、 6极、 8极、12极整流信号
— 空心轴孔径选择：5 mm 到0.625 英寸（15.88 mm）
— 高达120ºC操作温度（有其他温度需求，请与厂家联系）
— 简便新型的簧片式安装
— 300KHz频率响应
— 密封等级可达IP64
— 夹紧式通孔安装
— 输出形式：集电极开路输出、推拉输出和差动线驱动输出

应用：

— 马达反馈安装

— 数字绘图仪

— 无刷伺服电机整流

— 高功率马达

— 装配机器

— 机器人技术

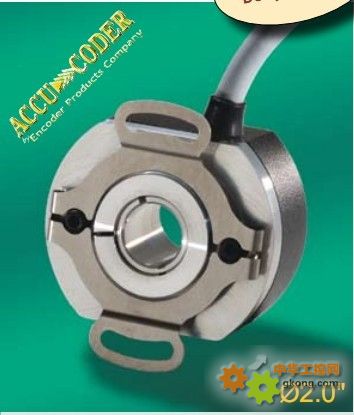

260型Accu-Coder牌增量式编码器，大孔径（可达0.625英寸）及超薄型外观设计，厚度仅1.19英寸，广泛应用于各种自动化设备和马达控制系统。它有两种独特的安装设计：半通孔和全通孔。这两种设计都采用了EPC公司独创的缓冲式柔性簧片安装技术。以确保编码器工作的简便可靠及精密。它特有的整体轴承设计确保了操作的稳定性和持久性，避免了可能出现的轴向和径向的轻微摆动。这两种设计都采用了紧压片代替螺丝，将编码器稳固到转轴上。安装非常方便！

对无刷伺服马达的应用，260型以三个120º 相位提供4极、6极、8 极、12极的整流测试反馈。耐高温度100ºC（可升高至120ºC）使伺服电机能在更高功率输出及反复使用中能正常工作，防止相关热反馈设备的损坏。其坚固的结构和IP64密封等级，将使260型能完全满足绝大多数工业环境下的性能要求。

260型电参数
输入电压	0º-70ºC 温度时，4.75-28.0 VDC 0º-100ºC 温度时，4.75-16.0 VDC 0º-120ºC 温度和有整流信号时，4.75-5.0 VDC
输入电流	最大无负载电流为100 mA
输出电流	集电极开路输出漏电流50 mA
输出波形	增量式，正交输出，当转轴顺时针旋转时，A通道的方波领先B通道
输出电路	NPN 集电极开路，推拉输出，差动线驱动输出5-28 VDC （在供电电压为5 VDC时，符合RS422标准）。
基准脉冲	每转一周输出一个脉冲且其中心与A通道中心对齐：集电极开路和推拉输出可选与A、B信号进行门逻辑操作，信号宽度为90º。差动线驱动可选与A信号进行门逻辑，信号宽度为180º。（请与厂家联系）
频率响应	标准200 KHz，另有300KHz 可选。
对称性	180º + 18º
正交相位	90º + 22.5º
最小沿间距	67.5º
每转脉冲数	1-189，200，250，254，256，300，360，400，500，512，600，0720，800，840，1000，1024，1200，1220，1250，1270，1500，1800，2000，2048，2500，2540，3000，3600，4096，5000，6000，8192，7200，10000（有100ºC需要，请与厂家联系）
精度	两相邻周期间相差在0.01 º（0.6 弧度分）之内（机械角度）
整流信号	4、6、8极（仅用于5 VDC输入，请与厂家联系）
整流精度	1º（机械角度）
260型环境参数
操作温度	低温选择：在5-28 VDC时，-40º 到 70ºC 标准选择：在5-28 VDC时，0º 到 70ºC 高温选择：在5-16 VDC时，0º 到 100ºC 超高温选择：在5 VDC时，0º 到120º （选择高温，请与厂家联系，以获得详细信息）
储藏温度	- 25ºC 到 +120 ºC
湿度	相对湿度98%
振动	10g @ 58 - 500 Hz；
抗震	50g @ 11ms
260型机械参数
最高转速	7500 转/分（选更高转速，请与厂家联系）注：对于高温操作，转速在3000 转/分以上时，转速每升高1000转/分，操作温度下降5ºC。
孔径	0.250''''–0.625'''' ，5 mm–15 mm
孔公差	–0.0000'''' / + 0.0006''''
用户轴径向跳动	最大0.007''''
用户轴端面跳动	最大 ±0.030''''
起动扭矩	IP50 全通孔：0.50 盎司英寸 IP64 全通孔：2.5 盎司英寸 IP50 半通孔：0.30 盎司英寸 IP64 半通孔：2.0盎司英寸
转动惯量	3.9×10 ^{– 4}盎司英寸秒²
最大加速度	1×10⁵ 弧度 / 秒²
电缆	长18英寸（带金属箔和网形屏蔽），整流信号线采用28AWG规格，无整流信号的导线采用24AWG规格。
外壳	黑色防腐漆金属外壳
安装	沟槽式簧片安装（标准），单臂形簧片安装
重量	3.5盎司
