应用:
无刷伺服电机整流,机器人技术
医疗诊断器械
专业包装机械
数字绘图仪,打印机,印刷机

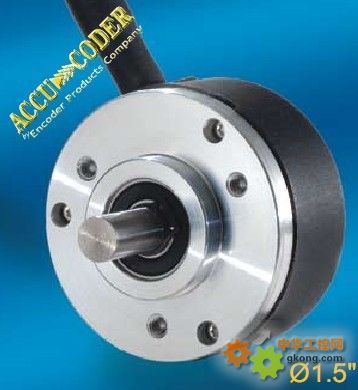

VLS10型增量式编码器提供优秀的反馈方案,外形小巧,标准安装,尤其适用于商业和轻工业应用。这种工业标准尺寸的VLS10型配有精密的轴承套件和耐用的不锈钢转轴(1/4英寸和6 mm),密封等级达到IP64。
对于无刷伺服电机的应用,VLS10型以三个120º相位提供可达12 极的整流信号。耐高温可达100ºC,使伺服电机能在更高功率输出及反复使用中能正常工作,防止相关热反馈设备的损坏。
VLS10型电参数 |
输入电压 |
5或12VDC±10 % ,
5-28VDC (适用于操作温度不高于85 ºC)
5-24 VDC (适用于操作温度85 ºC -100 ºC) |
输入电流 |
最大无负载电流为100 mA |
输出波形 |
增量式,正交输出,当转轴顺时针旋转时,A通道的方波领先B通道。 |
输出电路 |
NPN 集电极开路输出每通道最大驱动电流20 mA,推拉输出每通道最大驱动电流20 mA,差动线驱动输出在5VDC 时,符合RS422标准。 |
基准脉冲 |
每转一周输出一个脉冲。 |
频率响应 |
标准200 KHz,另有300KHz 可选。 |
抗干扰性 |
经BS EN61000-6-2;BS EN50081-2;BS EN61000-4-2;BS EN61000-4-3;BS EN61000-4-6; BS EN500811测试,符合标准。 |
对称性 |
180º + 18º |
正交相位 |
90º + 22.5º |
最小沿间距 |
67.5º |
每转脉冲数 |
0001 – 0189*,0198,0200,0250,0256, 0300,0315,0360,0400,0500,0512,0580,0600,0800,1000,1024,1200,1250,1500*,1800,2000,2048,2500,2540,3000*,3600*,4096*,5000*,6000*,7200*,8192*,10000*(如有需要,请与厂家联系) |
精 度 |
两相邻周期间相差在0.01 º(0.6 弧度分)之内(机械角度) |
整流信号 |
可达12极 |
整流精度 |
1º(机械角度) |
VLS10型机械参数 |
最高转速 |
8000 转/分 (选更高转速,请与厂家联系) |
转轴直径 |
0.250'''''''',6 mm |
转轴材料 |
不锈钢 |
转轴径向和轴向负载 |
最大5磅,在2 – 3磅的额定负载下,轴承的使用寿命为1.2×1010 转 |
起动扭矩 |
IP50 为0.05 盎司英寸
IP64 为0.4盎司英寸 |
转动惯量 |
6.7×10 – 5盎司英寸秒2 , 4.8毫克厘米秒2 |
最大加速度 |
1×105 弧度 / 秒2 |
电 缆 |
长18英寸(带金属箔和网形屏蔽),整流信号线采用28AWG规格,无整流信号的导线采用24AWG规格。 |
重 量 |
3盎司 |
VLS10型环境参数
|
操作温度 |
-20º 到 +85ºC (标准)
-40º 到 +85ºC (低温选择)
-20º 到 +100ºC (高温选择)
-20º到 +120ºC (极端选择) |
储藏温度 |
- 25ºC 到 +85 ºC |
湿 度 |
相对湿度98% |
振 动 |
10g @ 58 - 500 Hz; |
抗 震 |
80g @ 11ms |
