应用：
— 无刷伺服电机整流，机器人技术
— 医疗诊断器械
— 专业包装机械
— 数字绘图仪，打印机，印刷机

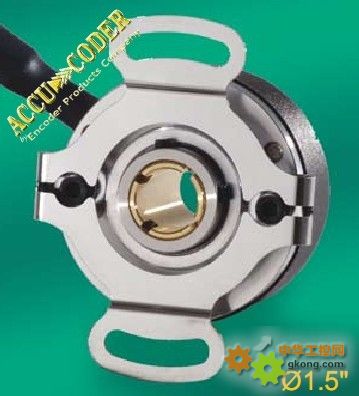

VLH11型增量式编码器提供优秀的反馈方案，外形小巧，标准安装。 其半通孔设计尤其适用于轴径为10 mm或0.375'''''''''''''''' 以下的转轴安装。它配有的整体式轴承和柔性簧片，能克服轻微径向和轴向摆动。VLH11型编码器运行稳定持久，是其他厂家模块编码器最理想的替代品。其沟槽式蝶形簧片能为整流信号和基准脉冲信号的定位提供30º 范围调准。安装快速便捷。
对于无刷伺服电机的应用，VLH11型以三个120º 相位提供可达12 极的整流信号。耐高温可达100ºC，使伺服电机能在更高功率输出及反复使用中能正常工作，防止相关热反馈设备的损坏。
|
VLH11型电参数 |
|
输入电压 |
5或12VDC±10 % ，
5-28VDC （适用于操作温度不高于85 ºC）
5-24 VDC （适用于操作温度85 ºC -100 ºC） |
|
输入电流 |
最大无负载电流为100 mA |
|
输出波形 |
增量式，正交输出，当转轴顺时针旋转时，A通道的方波领先B通道。 |
|
输出电路 |
NPN 集电极开路输出每通道最大驱动电流20 mA，推拉输出每通道最大驱动电流20 mA，差动线驱动输出在5VDC 时，符合RS422标准。 |
|
基准脉冲 |
每转一周输出一个脉冲。 |
|
频率响应 |
标准200 KHz，另有300KHz 可选。 |
|
抗干扰性 |
经BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6; BS EN500811测试，符合标准。 |
|
对称性 |
180º + 18º |
|
正交相位 |
90º + 22.5º |
|
最小沿间距 |
67.5º |
|
每转脉冲数 |
0001 – 0189*，0198，0200，0250，0256， 0300，0315，0360，0400，0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*，1800，2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*，7200*，8192*，10000*（如有需要，请与厂家联系） |
|
精 度 |
两相邻周期间相差在0.01 º（0.6 弧度分）之内（机械角度） |
|
整流信号 |
可达12极 |
|
整流精度 |
1º（机械角度） |
|
VLH11型机械参数 |
|
最高转速 |
8000 转/分 （选更高转速，请与厂家联系） |
|
孔 径 |
0.125''''''''''''''''–0.375'''''''''''''''' ，5 mm–10 mm |
|
孔公差 |
–0.0000'''''''''''''''' / + 0.0006'''''''''''''''' |
|
用户轴径向跳动 |
最大0.008'''''''''''''''' |
|
用户轴端面跳动 |
最大 ±0.030'''''''''''''''' |
|
起动扭矩 |
IP50 半通孔：0.2 盎司英寸
IP50 通孔：0.3盎司英寸
IP64 ：0.6盎司英寸 |
|
转动惯量 |
6.7×10 – 5盎司英寸秒2 ， 4.8毫克厘米秒2 |
|
最大加速度 |
1×105 弧度 / 秒2 |
|
电 缆 |
长18英寸（带金属箔和网形屏蔽），整流信号线采用28AWG规格，无整流信号的导线采用24AWG规格。 |
|
重 量 |
3盎司 |
|
VLH11型环境参数
|
|
操作温度 |
-20º 到 +85ºC （标准）
-40º 到 +85ºC （低温选择）
-20º 到 +100ºC （高温选择）
-20º 到 +120ºC （高温选择） |
|
储藏温度 |
- 25ºC 到 +85 ºC |
|
湿 度 |
相对湿度98% |
|
振 动 |
10g @ 58 - 500 Hz； |
|
抗 震 |
80g @ 11ms |
