设计特点：
— 带齿轮和齿条传动装置
— 更容易在垂直、水平或颠倒的方向定位安装
— 运转速度最高可达每分钟 400 英尺
— 除去齿轮反作用的弹簧扭臂设计
— 组件的整体设计使你的系统设计简单化, 同时节省费用
应用：
— X- Y工作台
— 起重机等的构台[门架]系统
— 专业包装机械，切割机械，传送机械
— 打印机，印刷机，贴标签印刷机

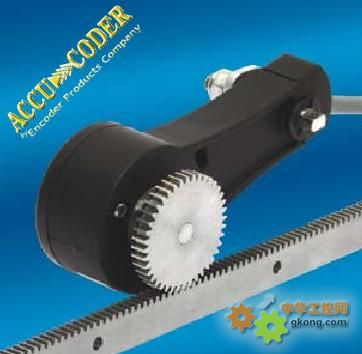

TR2型编码器去掉了B向倒滑! 是最新的，不会倒滑和滑移的直线型编码器。由于带齿轮和齿条传动装置的设计特点，使此款新型的TR2编码器能够全面解决在任何应用领域的速度、位置以及距离的追踪。使用带齿轮和齿条传动装置可以使编码器获得可重复的定位，而且更为准确。齿条长度可以自选增添，非常容易安装。 由于采用了零倒滑的齿轮和可以随意调整松紧的弹簧扭臂设计，使TR2型编码器比TR1型更可靠，操作更方便。TR2能够在垂直、水平或颠倒的方向定位安装，并且有螺纹的转轴可以左右更换，支持双面安装。有传导作用的外壳材料还能很好的去除了静电。由于这些构造上的特点，很显然TR2型编码器会很快成为一款非常受欢迎的产品。
|
VLT12型环境参数 |
|
操作温度 |
-20º 到 +85ºC （标准）
-40º 到 +85ºC （低温选择）
-20º 到 +100ºC （高温选择） |
|
储藏温度 |
- 25ºC 到 +85 ºC |
|
湿 度 |
相对湿度98% |
|
振 动 |
10g @ 58 - 500 Hz； |
|
抗 震 |
80g @ 11ms |
|
密封 |
IP50 标准;
IP65 可选 |
|
VLT12型电参数 |
|
输入电压 |
4.75-28 VDC（0º 到 +85ºC），4.75-24VDC（+85º 到 +100ºC） |
|
输入电流 |
最大无负载电流为100 mA（常规65mA） |
|
输出波形 |
增量式，方波输出，从面对齿轮位置看转轴，当转轴顺时针旋转时，A通道的方波领先B通道90º。 |
|
输出电路 |
NPN 集电极开路输出每通道最大驱动电流20 mA，推拉输出每通道最大驱动电流20 mA，差动线驱动输出20 mA (在5VDC 时，符合RS422标准),上拉电阻输出（2.2k电阻）每通道最大电流20 mA。 |
|
基准脉冲 |
每转一周输出一个脉冲。 |
|
频率响应 |
标准200 KHz，另有300KHz 可选。 |
|
抗干扰性 |
经BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6; BS EN500811测试，符合标准。 |
|
对称性 |
180º ± 18º |
|
正交相位 |
90º ±22.5º |
|
最小沿间距 |
67.5º |
|
每转脉冲数 |
0001 - 0189，0200，0250，0256， 0300，0315，0360，0400，0500，0512，0580，0600，0800，1000，1024，1200，1250，1800，2000，2048，2500，2540（如有额外需要，请与厂家联系） |
|
精 度 |
两相邻周期间相差在0.017 º机械角度（1 弧度分）之内 |
|
VLT12型机械参数 |
|
最高直线速度 |
400 英尺/分 （高于200英尺/分或需用润滑油，高于400英尺/分请与厂家联系） |
|
齿轮/齿条材料 |
303# 不锈钢 |
|
齿轮配合公差 |
AGMA 10，20度压力角 |
|
准确性 |
±0.0001''（每英寸最大积累误差） |
|
重复性 |
± 0.0005'' |
|
转轴径向和轴向负载 |
径向最大5磅
轴向最大5磅 |
|
起动扭矩 |
IP50为0.05 盎司英寸
IP65为0.4 盎司英寸 |
|
安装 |
带螺纹转轴可安装在外壳两侧任意一侧，订购时请说明要1/4-20或M6螺纹 |
|
外壳 |
耐高温不锈钢和尼龙合成材料 |
|
电 缆
|
长18英寸（带金属箔和网形屏蔽，24AWG规格）， 18英寸带5或8针的M12连接头（电缆带网形屏蔽） |
|
重 量 |
5盎司 |
