本RHFA液位信号采集控制显示系统是上海龙瑞斯电子引进德国先进工艺技术结合国内用户的实际需求研制的一款高性能液位产品。关键原材料、芯片元器件、零部件均采用进口品，其性能可与国外先进的同类产品相媲美。多年来的现场稳定性及实用性，使RHFA液位信号采集控制显示系统赢得了广泛的赞誉。
本系列产品采用PLC算法及先进的信号接收处理技术，与各种液位计、变送器等仪表配套，可广泛应用于电力、石化、船舶、消防、采矿、环保、冶金、造纸、食品、制药、轻工、纺织、水利等工业过程检测控制系统，实现对液位、浆位、水位的连续显示监控、报警、控制和输出处理。
一、主要特点
● 性能稳定，全天候工作，使用寿命长
● 形象生动直观显示
● 安装简便，手机式菜单，轻松调试
● 设置数据保存在永久EEPROM存储器中（断电不丢失）
● 独特抗干扰设计，信号传输距离超长可达5公里（传感器离信号接收主机的距离）
● 测量量程可选可定做
● 多种传感器可供选择（全面适应腐蚀性、高温、结晶、结垢、高压、带搅拌、粘稠、挥发性液体浆体）

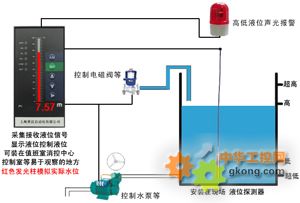

● 全开放式菜单，所有控制点均可连续地、自由地调节设置，产品内置黑匣子PLC，使用者无需具备任何PLC知识就能轻松实现显示、控制、报警等目标的设置。我们以下面动画里的控制点为例，大致介绍下：动画里的控制点是：0.5米、2.0米、8.0米、9.5米，用户可以根据自己的控制意愿改编为任意数据，如：0.35米、1.99米、8.25米、9.56米等（可以自由地、连续地设置、不受限制） 每个控制点的开关状态也可自由地定义设置，如想要在0.35米时的控制动作是开启，就选择开启选项，想要的是关闭动作就选择关闭选项，其他的控制点也一样的可以自由设置
液位自动显示控制演示动画网址 http://www.longruisi.com/zidongkongzhi.htm
二、主要技术指标
测量对象：浆体、液体
测量范围：0－0.3～600米（最小量程可达0.3米，最大量程可达600米，量程可选可指定）
环境湿度：0～100% RH
测量精度：0.2%FS
响应灵敏度：0.01s
稳定性能：长期工作稳定性优于0.1%FS
供电电源：220VAC 可选24VDC（默认220VAC）
电源影响：小于输出范围的±0.0005%/V
输入信号：4-20mA，0-5V等可选（默认4-20mA信号）
输出信号：继电器，4-20mA，等可选（默认继电器型）
工作温度：－30～＋85℃
接液膜片材质：316L不锈钢、哈氏合金、聚四氟乙烯PTFE、钽、铂金等
防护等级：传感器防护等级IP68 主机防护等级IP65
主机馈电：主机自带24VDC稳压馈电，为传感器提供恒定直流电源
主机安装方式：墙装式（1拖8型） 柜装式（1拖1型）
振动影响：在任何方向上振动频率200Hz 时，所引起的误差为最大范围的0.05%/g（可忽略不计）
指示方式：节能高亮度LED数字显示加0～100％高亮度发光柱模拟液位显示
报警设置：在量程范围内报警数值用户可连续任意设定
控制设置：在量程范围内控制数值用户可连续任意设定
使用寿命：设备正常使用平均寿命为8～10年
消耗功率： 小于等于5W
贮藏温度：－40～＋100℃
三、面板名称及各部功能（因订货选型的原因，某些仪表没有下面的部分功能）
A、指示灯说明：AH上限控制 AHH上上限报警 AL下限控制 ALL下下限报警 COM通讯 SET设置
B、按 键 说 明：A/M退出键、 S 设置/确认键,加键,少键,/移层键
C、显 示 说 明：PV窗 测量数值显示窗 光柱窗 发光柱0～100％模拟液位显示
D、进 入 退 出：本仪表分测量状态和参数设置状态两种。进入,在测量状态下按住 S 键超过3秒钟即进入参数设置状态；退出, 在设置状态下按一下A/M退出键即可退出。
E、按 键 定 义：A/M退出键，数据不保存，退出设置状态。设置状态下1分钟无按键操作,仪表自动退出
S设置/确认键，在设置状态下，当PV窗口显示参数提示符时，按一下，即打开该菜单
设置状态下，当PV窗口显示参数数据值时，按一下，即保存该数据
增加键，设置状态下，当PV窗口显示参数提示符时，按一下，返回上项参数提示符
设置状态下，当PV窗口显示参数数据值时，按一下，当前闪烁位数值增加1
减少键，设置状态下，当PV窗口显示参数提示符时，按一下，前往下项参数提示符
设置状态下，当PV窗口显示参数数据值时，按一下，当前闪烁位数值减少1
移位/移层键，测量状态下，当仪表带声音报警功能时，按一下，作消音键用
移层：设置状态下，当PV窗口显示参数提示符时，按一下，跳到下一层参数提示符显示
可在基本层…..设定层…..控制层…..特殊层…..基本层间循环
移位：设置状态下，当PV窗口显示参数数据值时，按一下，使当前闪烁光标位向左移位
可在 个位…. .十位… …..百位… ....千位…....个位之间循环
四、仪表接线
本RHFA液位信号采集控制显示系统型号众多，功能不一；因此主机安装好后，请参照每台主机随机设备本身上的接线图。输入信号线为避免杂讯干扰的影响，应尽量远离电动机、动力电源、变频器等。
<, SPAN style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman'">五、型号规格表
| RHFA |
液位信号采集控制显示系统 |
| |
代码 |
液位探测器型号 |
| 1 |
标 准 型（适合工业水、污水等） |
| 2 |
非接触型（适合非接触的要求等） |
| 3 |
防腐蚀型（适合盐酸、碱、盐等） |
| 4 |
卫 生 型（适合饮料、注射液等） |
| 5 |
防堵粘型（适合胶水、粘稠液等） |
| 6 |
高温高压型（适合反应釜 锅炉等） |
| 7 |
防结晶垢型（适合易结晶 结垢品） |
| |
C |
|
| |
代码 |
测量量程 |
| 1 |
测量1米深 |
| 2.2 |
测量2.2米深 |
| 5 |
测量5米深 |
| 10 |
测量10米深 |
| 90 |
测量90米深 |
| …… |
自由填入数值 |
| 600 |
测量600米深 |
| |
D |
|
| |
代码 |
电缆长度 |
| 3 |
3米 |
| 5 |
5 米 |
| 8 |
8 米 |
| 15 |
15 米 |
| 120 |
120米 |
| …… |
自由填入数值 |
| 700 |
700 米 |
| |
代码 |
电源 |
| A |
AC 220V |
| D |
DC 24 V |
| |
本设备自带 |
| S |
太阳能供电 |
| |
7 天阴雨型 |
| 代码 |
控制 |
| 0 |
仅显示无控制 |
| 2 |
2个控制点 |
| 4 |
4个控制点 |
| 8 |
8个控制点 |
| 9 |
9 指定控制点数 |
