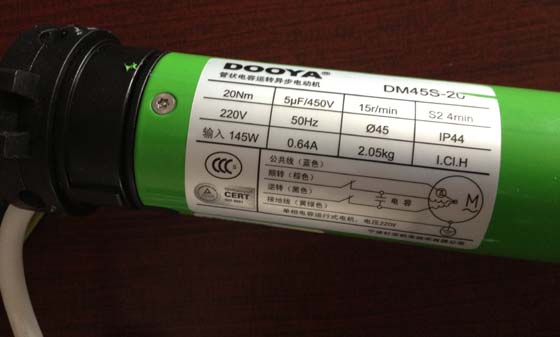

86型无线窗帘控制面板可以控制任意三线(公共线、正转线、反转线)/四线制(公共线、正转线、反转线、地线)的管状电机，电机电压为交流220V，控制盒可以实现电机的正转、反转、停止等操作。

一、产品技术参数

1、宽电压设计交流110-250V/50Hz的情况下都能正常工作，最大负载电流10A；
2、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；
3、超低供耗设计，待机耗电，小于0.01W；
4、使用寿命:40,0000 次操作；
5、工作频率：常规备货315MHZ
6、温度环境:0～80 度; 相对湿度≤95%；
7、工作电流:220V 40微安电流以下，待机功耗≤0.0088W；
8、遥控距离：标准配置空旷距离≥30米，室内20米左右；

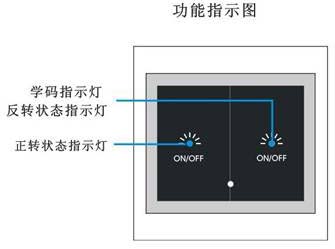

二、产品示意图

三、产品功能特点
1、安装方便 ---- 标准86式墙壁开关外型设计，不需接零线(零火线开关除外)，不需对灯具改动任何接配件， 可直接替换原有墙壁开关
2、隔墙遥控 ---- 可隔墙进行无线远距离遥控； 3、互不干扰 ---- 采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；
4、来电自熄 ---- 电网停电后再来电，开关自动处于关闭状态，避免浪费电能；
5、双向控制 ---- 即可用墙上开关控制，也可遥控控制，使用更方便；
6、智能识别 ---- 开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器不必配套购买，用户可自由选配，随意升级添置。

四、产品安装示意图

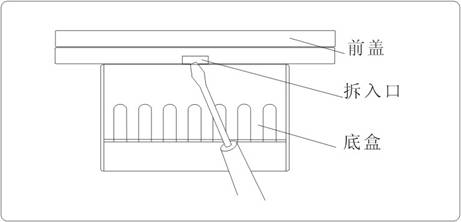

使用“一”字螺丝刀从拆入口撬开关前盖。

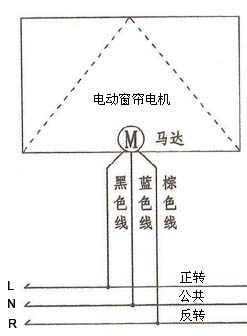

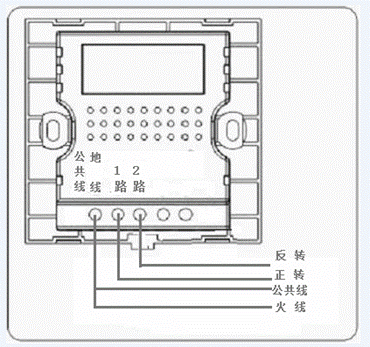

按照下图连线方式，连接好电机正转线、反转线以及公共线。

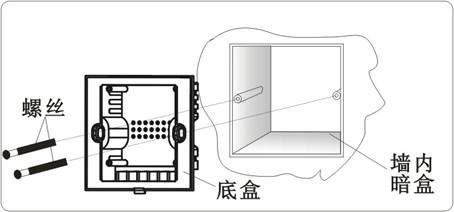

将底盒用螺丝固定安装在墙内暗盒中，再将前盖和后盖扣紧。

温馨提示：按开关后盖接线示意图安装好之后，方可接通电源，开关进入工作状态，可以进行无线学习。

五、无线学习操作说明
注意：客户使用软件之前，请先建立楼层和房间。

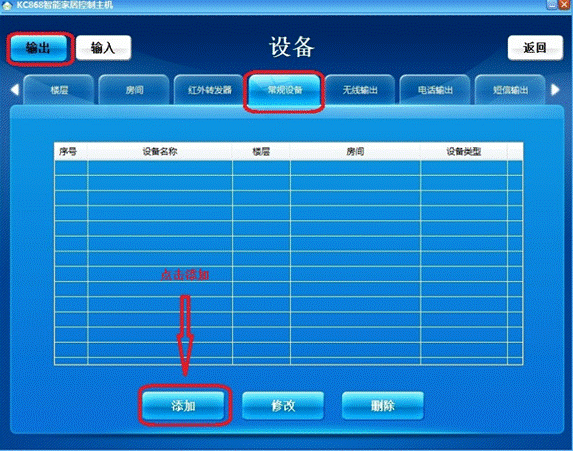

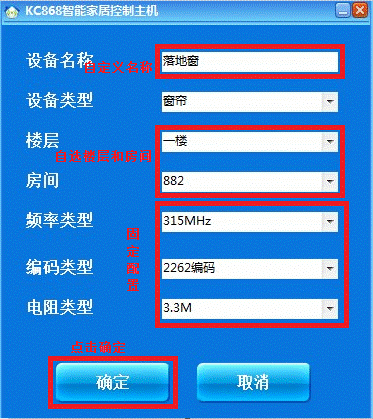

第一步：在主机PC客户端选择“设备”—“常规设备”（如图1），点击添加，配置一个无线输出信号，名称自定义，震荡电阻为3.3M，数据码和地址码任意定义只要不重复即可（如图2）。

图1

图2

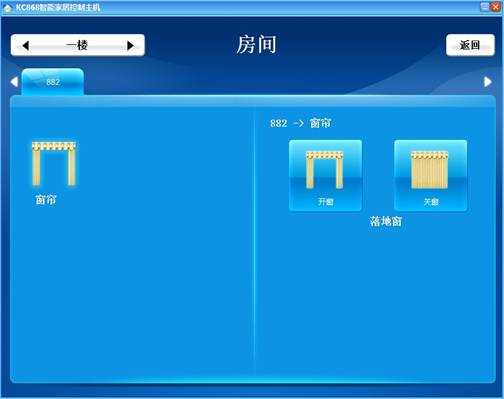

第二步：点击返回，到主界面，选择房间（如图3）。

图3

图3中，我们可以看到“开窗”和“关窗”控制按键已经存在，接下来我们就可以进行窗帘控制面板正转和反转功能的学习。

第三步：正转键的学习

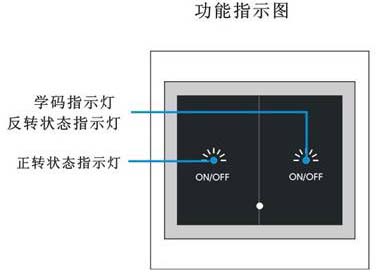

在电机停止的状态下，长按住“正转开关”，此时电机转动2S后停止，等到面板右侧的“学码指示灯”亮起后将手松开（松开后学码指示灯熄灭），上位机上再按需要学习控制的按键，此时学码指示灯闪烁一次表示学码成功，学码成功后，选中上位机上的控制按键，此时电机就会实现正转；
注意：再次点击，电机会停止；

第四步：反转键的学习
在电机停止的状态下，长按住“反转开关”，此时电机转动2S后停止，等到面板右侧的“学码指示灯”亮起后将手松开（松开后学码指示灯熄灭），上位机上再按需要学习控制的按键，此时学码指示灯闪烁一次表示学码成功，学码成功后，选中上位机上的控制按键，电机发送（或者选中双击），此时电机就会实现反转；
注意：再次点击，电机会停止；

开关的清码
在电机停止状态下，长按住“正转或反转开关”此时电机转动2S后停止，等到“学码指示灯”亮起又熄灭后将手松开，此时控制器所有学习过得控制码都将被清楚，注意清码后的窗帘控制器只能通过手动进行控制。清空后按照第三步和第四步操作，再重新学习正转和反转。

六、注意事项

1. 严禁带电安装和拆卸。
2. 安装和拆卸须专业电工进行施工。
3. 调试前先检查线路是否有断路或短路情况，以免造成内部器件的性能衰退，严重时无法正常使用。
4. 在进行线路绝缘测试之前，请先将本品拆卸，否则易引起故障。
5. 安装和使用本产品时须注意防水、防蒸汽、防剧烈震动，否则易引起故障和触电
6. 清洁本产品时，请使用干抹布进行擦拭，禁用潮湿或含有化学洗涤剂的布擦拭，否则可能引起触电危险及产品器件腐蚀损坏。
7. 请勿超负荷使用。否则易引起产品过热，导致烧毁或引发火灾。
8. 线路的铺设，请按照相关标准和要求进行，须装有漏电、过载保护装置的以免造成线路的提前老化和发热，可能引发故障或损坏。

安装本产品请使用标准86型暗盒，暗合内经不能小于75×75×45mm。请勿使用金属材质暗盒，否则可能回引起触电危险。

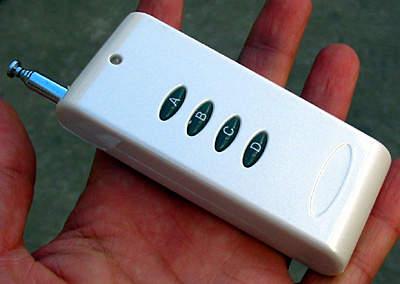

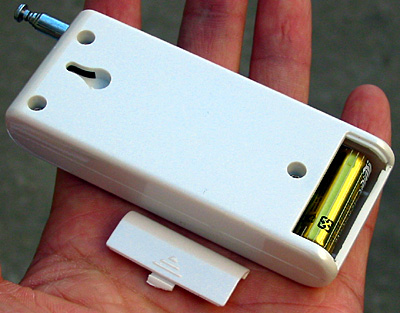

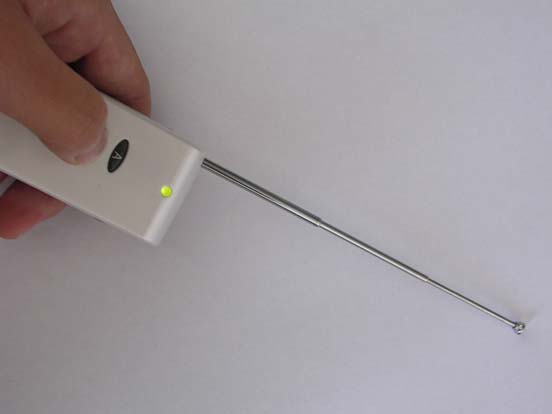

可选择外配手持式遥控器，分别控制正转，反转功能。使用遥控中的2个按键。

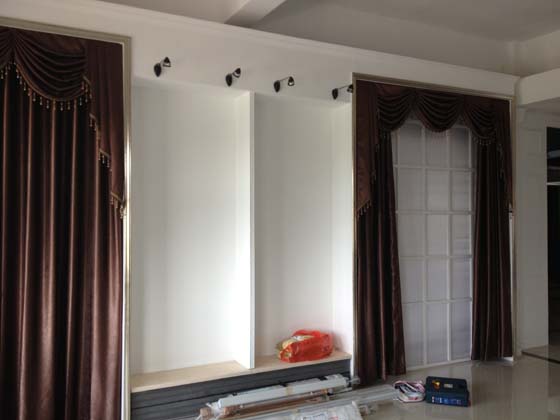

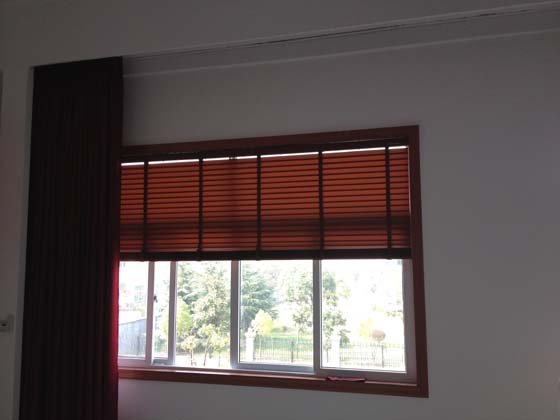

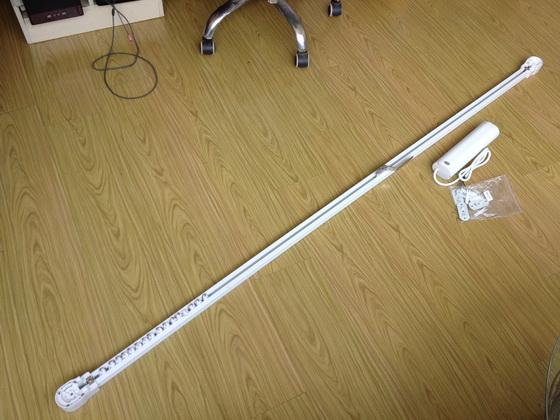

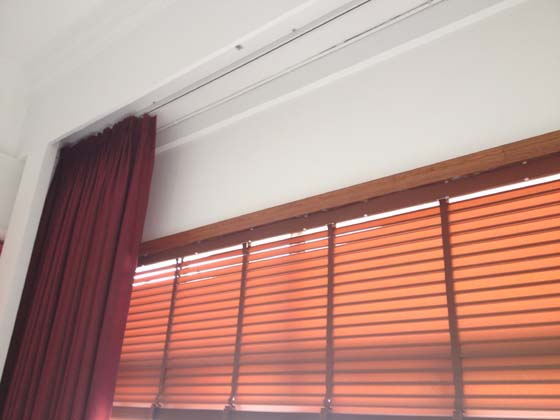

这是根据实际要求定制的窗帘轨道和电机。

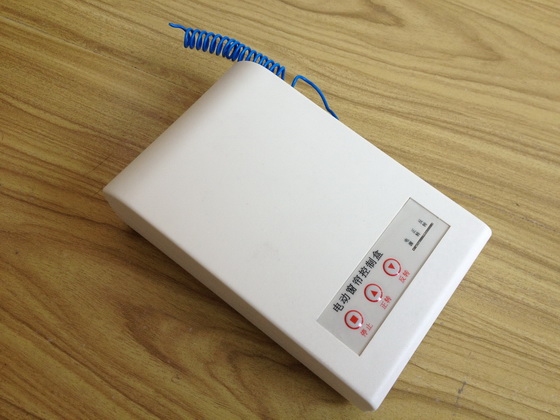

这是老款的窗帘控制盒，外置式的。目前新款的采用86型面板的形式。



下载FLV视频文件 http://www.hificat.com/image_kc868/curtain/curtain_demo.flv (这是flash格式文件，观看时请选择全屏模式)
这是老款窗帘控制盒的演示视频，仅供参考。
