VGA矩阵规格：

VGA 4*4（4进4出），VGA 8*8（8进8出）

VGA 16*4（16进4出），VGA 16*8（16进8出），VGA 16*16（16进16出），

VGA 32*8（32进8出），VGA 32*16（32进16出），VGA 32*32（32进32出）

概述：（VGA矩阵为高清信号矩阵切换器，适用于多媒体、中控、监控、电教、广播电视系统以及平安城市工程中）

1、矩阵系统说明

本公司VGA/RGB矩阵系列产品是一款高性能的专业矩阵切换设备, 用于切换计算机信号（VGA和RGB信号）；计算机信号支持VGA(DB15)和RGBHV(BNC)两种。产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等场合。

本公司VGA/RGB矩阵系列产品的优良品质来自雄厚的技术实力，我们选用业界性能最好的芯片，对切换器电路的每一个细节进行精心的设计，以确保切换器的运行稳定性。经严格测试，VGA切换器的信号带宽为350MHz(-3db),能支持分辨率为2048x1536 60Hz的刷新频率和1280x1024 120Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为100MHz（-3db），不仅能支持现在各种制式的视频信号,也能满足将来的高清晰电视(HDTV)的带宽要求。

本公司VGA/RGB矩阵系列产品为用户提供了良好的人机接口，方便用户使用。本系列切换器带有单色点阵液晶显示，RS-232通讯接口，RS-485、RS-422通讯接口、红外遥控(可选配) ，带有断电现场保护功能，能读取和存储多达30个用户场景，还有专门的配套控制软件。可以与计算机、遥控系统或各种远端控制设备（如快思聪，AMX等控制系统）配合使用。

此说明书适于此系列全部切换器，根据规模不同，略有差异。

2、信号输入、输出、远端控制及通讯端口说明

VGA矩阵的接口为电脑输入/输出接口, 接口为标准15VGA HD15F接头；

RGB矩阵的接口为电脑RGBHV输入/输出，接口为标准BNC Q9接头；

矩阵均提供标准 RS-232通讯接口、RS-485、RS-422通讯接口(选配), 红外遥控接收接口, 允许用户使用各种远端控制设备（如个人电脑、快思聪中央控制系统、AMX中央控制系统等）以及遥控器对矩阵系统进行控制。

另外，根据本系统提供的通讯协议和控制代码，用户还可以自行编写软件对其进行控制操作。

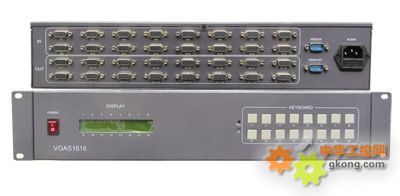

VGA矩阵系统说明

VGA 系列矩阵切换器，是专门对计算机模拟信号（以下简称VGA信号）进行交叉切换和分配的高性能矩阵开关设备。它可同时将多路VGA 输入信号分别切换到任何一个或多个输出通道上。该设备具有断电现场保护功能，能保存设备关机前的工作状态，具备与计算机联机使用的RS-232 通讯接口，并提供通讯协议和演示程序，可以方便于远端控制设备（如个人电脑、快思聪中央控制系统、AMX中央控制系统等）对矩阵系统进行控制。

本产品广泛应用于各类场合，如：广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。

VGA矩阵系统性能指标

3.1、产品特性

 ※ 专业矩阵芯片350MHz（-3dB）满载带宽；

 ※ 切换状态点阵液晶显示，可以从显示屏上直接看到当前的切换状态；

 ※ VGA和音频信号可同步切换，也可分开单独进行切换；

 ※ 面板、红外遥控、RS-232、RS-485（选配）、NET网络控制（选配）能与第三方控制设备实现远程控制和智能控制；

 ※ 设备地址为1-255，可同时255台使用同一COM口级连控制；

 ※ 面板按键采用欧母龙按钮，按键寿命可达100万次以上；

 ※ 全功能红外遥控器红外遥控更加灵活方便（选配）；

 ※ 30组宏操作和预置调用、储存功能，可以进行多个输出或全部输出的同时切换；

 ※本公司Matrix控制软件，可控制矩阵切换、自动循环、定时切换等；

 ※ 更快的通道切换速度，切换延时≤100ns；

 ※ 可机架安装的标准19英寸机箱；

 ※ 金属机箱，保证更好的抗干扰及电磁屏蔽兼容性。

3.2、技术参数
