MP404 高清多画面处理器是专业化的图形处理设备，集高清多画面分割器、拼接器和４x4高清无缝矩阵于一体，可根据现场灵活的配置成多画面分割器 、拼接器或４x4高清无缝矩阵。

当配置为多画面分割器使用时，可按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的图像信号。

当配置为拼接器使用时，可组成１x2,1x3,1x4,2x2的４路简易拼接器。

  当配置为无缝矩阵使用时，可将４路输入信号无缝切换到任意４路输出。

MP404高清多画面处理器采用专用图像处理芯片，根据输入输出的信号源类型可分为VGA（YPbPr）、HDMI（DVI）和SDI三款机型，

二．性能特点

1. 一台设备支持多种用途，可现场配置为多画面分割器、拼接器或无缝矩阵使用；
2. 输入信号源支持HDMI(DVI)，VGA(YPbPR)，SDI（不同的信号源选择不同的机型），1U标准机箱；
3. 内部图像处理全程10-bit处理，色彩还原真实；
4. VGA(YPbPr)输入ADC最高采样频率205Mhz，支持到UXGA@75Hz/WUXGA60Hz，支持Composite-Sync和Sync-on-Green(SOG)，最高分辨率到1920x1200@60Hz；
5. HDMI(DVI)输入兼容HDMI1.４，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基于IEC61966-2-4彩色标准；
6. SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；
7. 支持本机按键和红处遥控器快速操作；
8. 带RS232和以太网接口，支持电脑软件控制，用户可自任意拉伸，拖动窗口，可定制画面模式下载到设备中通过按键快速切换画面模式；
9. 支持断电现场保护；

• HDMI(DVI)技术参数

１.输入兼容HDMI1.4ａ，DVI1.0，支持HDCP1.2 ;

２.支持DeepColor 30/36bit；

３.输入时钟范围25~225Ｍhz；

４.接口类型：TypeA；

５.输入分辩率自适应，支持最高1920x1200@60Ｈz；

６.输出分辨率支持：1024x768,　1280x720,　1280x800,　1280x1024, 1360x768, 1440x900, 1400x1050, 1680x1050, 1600x1200, 1920x1080, 1920x1200；

• VGA(YPbPr)技术参数
•
• Ω；
•

４.输出分辨率支持：1024x768,　1280x720,　1280x800,　1280x1024, 1360x768, 1440x900, 1400x1050, 1680x1050, 1600x1200, 1920x1080, 1920x1200；

• SDI技术参数

１．输入信号支持SD/HD/3G，支持SMPTE 259M、292M、424M自适应；

２.输入信号速率143bps~2.97Gbps；

３.内置电缆自动均衡器和时钟恢复功能；

４.支持输入环通输出；

５.输出分辨率支持：576I, 480I, 576P, 480P, 720P50/60, 1080I50/60, 1080P25/30, 1080P50/60；

六．设备连接

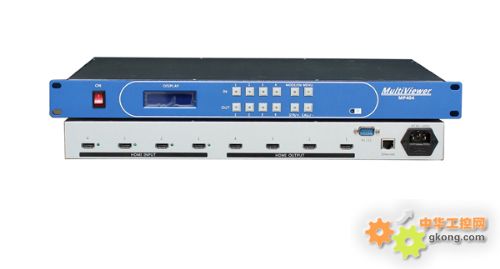

后视图(HDMI输入输出为例):

左边是信号输入，从右到左是１~４个输入口；

右侧是信号输出，从右到左是１~４个输出口，如果是多画面输出模式，４个输出口的信号是一样的，相当于１分４的分配器。

最右侧标有RS232的接口连接电脑的RS232；

标有Ethernet的网口接入标准以太网；

本设置有RS232和以太网２种控制方式，用户可任选一种连接，如果不用电脑操作可不连接。
