1. 概述

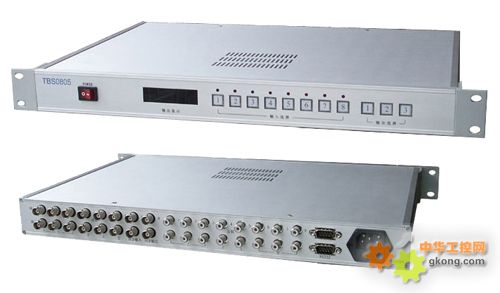

TBS0805时基切换器是将8路视频信号输入后切换至指定的5路输出的设备。本设备接受所有兼容PAL制式的视频信号输入。音频信号可接受非平衡输入，输出为非平衡信号。
TBS0805时基切换器提供3路带时基校正的视频输出信号及另2路监视输出（视频及音频），第1至3路输出相同的视音频信号，另2路输出为不带时基校正的信号。切换输出具有掉电直通功能，在断电时，第一路输入信号被直通到输出端（视频及音频）。
一路外同步信号输入，不接时自动内同步，所有输出视频信号与此信号同步。同步输入信号自动检测。
内置双串口，支持计算机软件控制。
时基切换器外形为标准19英寸标准机箱。使用前请将其置于19英寸机架中。电源输入应为220V交流电。请确认电源开关在关断的状态（OFF），此时将电源线和视频、音频电缆线接到设备的后面板上，将电源开关打开，若此时电源指示灯亮，说明已有电源输入，内置时基切换器开始工作。
TBS0805时基切换器提供高质量的视频信号同步及视频、音频信号切换功能，适用于广电行业的传输、播出、制作及监视等系统。
l 视频信号输入8路，Q9插座。
l 视频信号输出5路，Q9插座。
l 音频信号输入8路，RCA插座。
l 音频信号输出5路，RCA插座。
l 视频时基输入，可为黑场信号或其他彩色信号。
l 内置双路232串口通信，2,3,5三线交叉连接， DB9插座。
l 内置时基校正器，数字切换，可使主播出通道无闪烁、无静帧切换。
l 视频解码内置4行自适应梳状滤波器，大幅度提升亮度带宽（大于5.5MHZ），大大降低了亮色串扰。
l 广播级切换芯片，完全保证切换器技术指标。
l 音频非平衡输入输出。
l 视音频掉电直通（第一通道）。
l 双RS232串口同时控制，可同时接收主备控制计算机的控制。
l 外同步功能。
l 预选、预监及播出通道数码管显示。
l 可对主通道的亮度、对比度、色彩和色度、水平位置、H相位和SC相位设定（上位机机软件控制）。
l 视频自动增益控制AGC和CGC功能。
l 掉电记忆功能使所有的配置参数在关断电源后都不会丢失，下次开机时，时基切换器会自动调用以前的配置参数，进入设定的工作状态。
|
视频输入 |
PAL制0.7~1.5Vp-p(75Ω负载) |
|
视频输出 |
PAL制1Vp-p(75Ω负载) |
|
视频带宽±2dB |
6MHz |
|
AGC范围 |
-3dB~3dB |
|
色度自动补偿 |
±3dB |
|
微分相位 |
<1° |
|
亮度非线性失真 |
<2% |
|
微分增益 |
<1% |
|
色度延时 |
<3ns |
|
色度/亮度延时差 |
±5ns |
|
色度/亮度增益差 |
<1% |
|
视频信噪比 |
＞65dB |
|
2T脉冲K因子 |
<1.5% |
|
音频输入 |
1~2Vp-p (600Ω负载) |
|
音频输出 |
2Vp-p (600Ω负载) |
|
音视频输入数量 |
8路 |
|
音视频输出数量 |
5路(其中1~3)输出相同 |
|
电源输入 |
50Hz ~220V |
|
|
|
