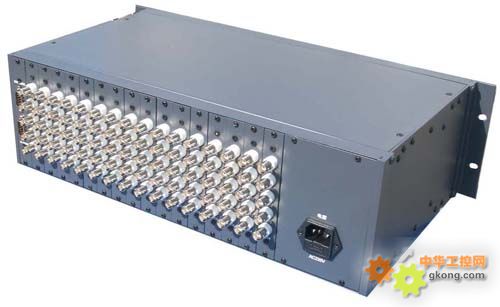

盘古字符叠加分配器1664-分配器字符叠加器分配叠加器-

一、产品概述

字符叠加器”采用专用字符叠加芯片，十六路字符叠加系统可实现字符和日期、时间在监视器屏幕上任意位置的叠加；独特设计双行字符显示，每一路视频最多允许叠加8-16个不同汉字，每屏最多可叠加288个字符；操作人员可通过计算机对每一路的显示字幕进行设置，点击“发送”键后，可实现所见即所得的效果；还可通过计算机对每一路的显示字幕进行设置，实现字符黑边、亮度的调整；本系统具备一路视频输入、四路字符叠加视频输出的性能，且输出信号无衰减；整套系统通过485通讯模式实现设备的级联，最多可扩展为512路，并且系统时间统一显示。

二、产品性能

⊙自带GB2312字库，可中英文数字混合显示。

⊙可显示白字黑边，黑字白边等多种外观的字符。

⊙字符可以放大缩小，字符位置可以任意上下调整。

⊙自带日历时钟，可实时显示日期、时间，断电不影响时钟运行。

⊙内置大容量EEPROM，确保设定的信息不丢失。

⊙通过控制软件设定叠加信息(Windows98/2000/XP)。

⊙每通道可单独设定8-16个中英文混合的字符。

⊙每通道带4路视频分配输出。

⊙插卡式工业机箱，一路一卡，灵活扩展，维护方便。

三、 技术指标

视频输入路数	16
视频输出路数	16，32，48，64
每路视频输出路数	1，2，3，4
视频通道带宽	6MHz（-3dB）
视频通道信噪比	75dB
视频微分增益	<1%
视频微分相位	<2^o
视频输入	PAL/NTSC　75Ω，BNC，1Vp-p
视频输出	PAL/NTSC　75Ω，BNC，1Vp-p
汉字显示数量	≤16个(单行显示16个，双行各不超过8个)
汉字字库	GB2312
汉字字体	宋体12x18
时钟误差	±2.5Minutes per year(±5ppm) at 25℃
通讯接口	RS-232，9600bps,8,n,1
电源输入	交流220V/50Hz
功率消耗	＜10W
工作温度	0℃—+45℃
环境湿度	＜95%RH
MTBF	＞20000小时
机箱尺寸	483(宽)╳250(深)╳132(高)mm
整机净重	5kg
电源输入	交流220V/50Hz ±10%
