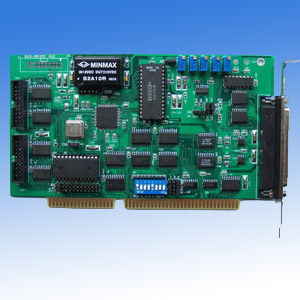

模拟输入

转换器：B.B.ADS774或兼容芯片
分辨率：12位
转换器类型：逐次逼近
输入通道：16路单端
模拟输入范围：（软件可编程）

双极性：±10V,±5V,±2.5V,±1.25V,±0.625V,±0.3125V

转换时间：8us
过电压保护：连续的最大至±30V
精度： 增益 = 1 0.01% of FSR ±1LSB
增益 =2, 4 0.02% of FSR ±1LSB
增益 =8,16 0.04% of FSR ±1LSB

输入阻抗: 10MΩ
触发方式：软件，定时和外部触发
数据传输：程序控制，中断，DMA
数据处理能力：100KHz（最大）， DMA单通道数据传输

模拟输出（D/A）

通道数：2个双缓冲区模拟输出
分辨率：12位
输出范围：内部参考：（单极性）0-5V或0-10V ; 外部参考：（单极性）最大：+10V或-10
转换器：B.B 7541或相应的, 单片乘法
稳定时间：30us
线性：±1/2位最低有效位
输出驱动：最大±5mA

可编程计数器

器件: 8254或兼容芯片
A/D定时触发器: 32位定时器(两个16位计数器级连), 带2MHz时基
时触发器频率范围:0.00046Hz-0.5MHz
计数器: 一个16位计数器带2MHz时基

通用规范

I/O基址: 16个连续地址
接口: 37芯D型接口
IRQ级别: (11级) 3,5,6,7,9,10,11,12,15
DMA级别: 通道1和通道3
运行温度: 0-55℃
储存温度: -20-80 ℃
湿度: 5-95%, 无凝结
功耗: +5V@ 450mA典型值
+12V@150mA典型值
尺寸: 紧凑型163mmX123m

产品特性

◇12位模拟输入分辨率
◇最高至100KHz A/D采样速率
◇16路单端
◇双极性输入信号
◇可编程选择增益
◇芯片带采样/保持
◇2个12位单片集成电路多通道模拟输出
◇16路数字输入/输出通道
◇3个独立的可编程16位递减计数器
◇3种A/D触发模式: 软件触发,可编程定时触发和外部缓冲触发
◇DC-DC积分转换器提供稳定的模拟电源
◇AT总线, 带9级IRQ
◇37芯D型接口，紧凑型半长PCB
