SJD550系列电动机保护控制器
一、概述
SJD550系列电动机保护控制器，是按IEC 国际标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在全面实现保护、测量、控制一体化的同时，将先进的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
Ø 具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速超时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
Ø 丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
Ø 保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
Ø 保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
Ø 实现电动机回路的三相电流、接地电流等多种电参数的测量；
Ø 可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
二、功能概述
|
配置
功能
|
功能配置
|
|
标准配置
|
增选功能
|
|
保护功能
|
过载保护
|
■
|
|
|
过电流保护
|
■
|
|
|
欠载 保护
|
■
|
|
|
堵转过流 保护
|
■
|
|
|
缺相/不平衡 保护
|
■
|
|
|
起动加速超时 保护
|
■
|
|
|
接地 保护
|
■
|
|
|
外部故障 保护
|
■
|
|
|
欠电压 保护
|
■
|
|
|
过电压 保护
|
■
|
|
|
欠功率 保护
|
■
|
|
|
相序 保护
|
■
|
|
|
t E 时间保护
|
■
|
|
|
漏电 保护
|
|
■
|
|
控制模式
|
直接起动
|
■任选一种
|
|
双向起动
|
|
双速起动
|
|
星/三角起动
|
|
自耦变压器降压起动
|
|
电阻降压起动
|
|
通讯功能
|
MODBUS-RTU 协议
|
|
■
|
|
PROFIBUS-DP 协议
|
|
■
|
|
双 MODBUS-RTU 协议
|
|
■
|
|
开关量输入
|
8DI ，功能可编程（内置电源）
|
■
|
|
|
开关量输出
|
5DO ，功能可编程
|
■
|
|
|
模拟量输出
|
一路4～20mA信号输出
|
|
■
|
|
测量功能
|
三相电流
|
■
|
|
|
接地电流
|
■
|
|
|
电流不平衡率
|
■
|
|
|
热容量
|
■
|
|
|
三相电压（ AC380V ）
|
■
|
|
|
频率
|
■
|
|
|
漏电电流
|
■
|
|
|
有功功率
|
■
|
|
|
功率因数
|
■
|
|
|
电能
|
■
|
|
|
定值设定
|
各种保护定值查询、整定
|
■
|
|
|
故障信息
|
实时查询故障 / 报警信息
|
■
|
|
|
起动参数设定
|
控制权限、起动等参数查询、整定
|
■
|
|
|
系统参数设定
|
地址、波特率、电机额定值等参数查询、整定
|
■
|
|
注：在不选配显示模块的情况下，DI/DO 状态、测量功能、定值设定、故障信息、管理信息、起动参数、系统参数的查询或设定可以通过RS-485 串行通讯接口由计算机来进行。
三、性能概述
额定工作电源：85～265V AC / 100～280V DC
额定电压：AC380V/660V， 50HZ
额定电流： 2A，6.3A，25A，63A,100A自带电流互感器
250A，630A，800A采用外置电流互感器
输出节点额定容量：阻性AC250V/6A； DC30V/6A
感性AC250V/2A； DC30V/2A
开关量输入：内部24V电源，光藕隔离
四、工作环境
周围环境温度不高于60℃，不低于－25℃；，
污染等级2级；
安装类别Ⅲ。
五、技术参数
1、测量
|
项目
|
范围
|
精度
|
|
电流
|
10% I n ～120% I n
|
±0.5%
|
|
120% I n ～800% I n
|
±1%
|
|
接地电流
|
10% I r1 ～800% Ir1
|
±1%
|
|
漏电电流
|
10% I r1 ～1200% I r1
|
±1%
|
|
电压
|
20%Ue～120%Ue
|
±0.5%
|
|
频率
|
40Hz～65Hz
|
±0.05Hz
|
|
功率因数
|
-1～1
|
±1%
|
|
功率
|
0～1000KW
|
± 5 %
|
|
电能
|
0～65535kWh
|
±5%
|
2、保护
|
功能
|
项目
|
内容
|
|
控制器额定电流
|
In
|
2A，6.3A，25A，63A,100A自带互感器
|
|
250A，630A，800A采用外置互感器
|
|
漏电互感器额定值
|
I Δn
|
30mA～1200 mA
|
|
电机额定电流
|
I r1
|
2A(0.5A~2A) ；
6.3A(2A~6.3A) ；
25A(6.3A~25A) ；
63A(25A~63A) ；
100A(63A~100A)；
250A(100A~250A) ；
630A(250A~630A)；
800A(630A~800A)
|
|
电机额定电压
|
Un
|
380V/660V AC
|
|
控制器工作电源
|
|
85 ～ 2 65 V AC/DC
|
|
过载保护
|
不动作特性
|
<105 % I r1， 2 h内不动作
|
|
动作特性
|
>120% I r1， 1h内延时动作
|
|
曲线速率K
|
10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300
|
|
冷热曲线比
|
20%～100%
|
|
冷却时间
|
5～1080min
|
|
起动允许热容
|
方式一、二
|
|
故障复位方式
|
手动/自动
|
|
执行方式
|
跳闸/报警
|
|
过电流保护
|
动作值整定范围
|
（ 100 ％ ～1000 ％） I r1 +OFF
|
|
延时时间整定范围
|
0.5～50S
|
|
执行方式
|
跳闸/报警
|
|
堵转过流保护
|
动作值整定范围
|
100 % I r1 ～允许分断电流+OFF
|
|
延时时间整定范围
|
0.5～50S
|
|
执行方式
|
跳闸/报警
|
|
欠流保护
|
动作值整定范围
|
（ 20 ％ ～100 ％） I r1 +OFF
|
|
延时时间整定范围
|
0.5～50S
|
|
执行方式
|
跳闸/报警
|
|
缺相保护
或不平衡保护
|
动作值整定范围
|
5 ％ ～60 ％ +OFF
|
|
延时时间整定范围
|
0.1～50S
|
|
执行方式
|
跳闸/报警
|
|
起动加速超时
|
执行方式
|
跳闸/报警
|
|
接地保护
|
动作值整定范围
|
30 % I r1 ～100% I r1 +OFF ；
|
|
起动延时时间
|
1～60S
|
|
运行延时时间
|
1～60S
|
|
剪切系数
|
1.5～6+OFF
|
|
执行方式
|
跳闸/报警
|
|
*漏电保护
|
动作值整定范围
|
10 % I Δ m ～100 % I Δ m +OFF
|
|
起动延时时间
|
1～60S
|
|
运行延时时间
|
1～60S
|
|
剪切系数
|
1.5～6+OFF
|
|
执行方式
|
跳闸/报警
|
|
*欠电压保护
|
动作值整定范围
|
（ 45 ％ ～95 ％） Un +OFF
|
|
延时时间整定范围
|
0.1S～50S
|
|
执行方式
|
跳闸/报警
|
|
*过电压保护
|
动作值整定范围
|
（ 105 ％ ～150 ％） Un +OFF
|
|
延时时间整定范围
|
0.1S～50S
|
|
执行方式
|
跳闸/报警
|
|
*外部故障
|
执行方式
|
跳闸/报警
|
|
延时时间整定范围
|
0.1S～60S
|
|
故障允许分断电流
|
整定范围
|
6～10 ％ I r1 +OFF
|
|
*欠功率保护
|
执行方式
|
跳闸/报警
|
|
动作值整定范围
|
20%～95% Pn +OFF
|
|
延时时间整定范围
|
1～60S
|
|
*相序保护
|
保护设置
|
使能/禁止
|
|
*t E 时间保护
|
t E 时间设定t Ep
|
1.0S～15.0S+OFF
|
|
执行方式
|
跳闸/报警
|
注：*为增选功能，订货时需注明；
0FF表示功能关闭。
font-kerning:1.0000pt;" >RS-485 串行通讯接口由计算机来进行。
六、产品构成及端子说明
1、产品构成

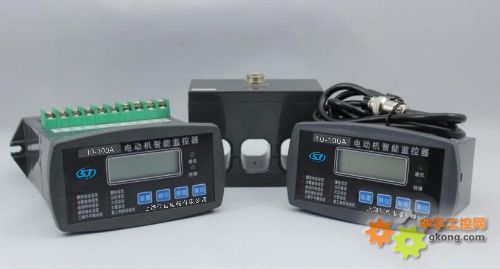

SJD550系列电动机保护控制器由本体和显示模块、漏电互感器、外部电流互感器、T9串口通讯电缆等可选附件组成。
本体：
附件：
1、显示模块： 中文液晶人机界面，可用于实现测量参数显示、定值查询设定、故障报警信息查询、管理信息查询、控制命令输入。
T9串口通讯电缆：用于SJD550本体和显示模块之间的通讯连接。
2、SJD550面板
显示――该端口用于连接，实现电机操作控制和显示功能，实现参数设定功能
停车/运行――在停车时恒亮，表示工作电源正常，在运行过程中为闪亮
通讯――在无通讯时不亮，通过上位机进行通讯时恒亮
报警/故障――在跳闸报警时闪烁，发生故障动作后恒亮
复位――故障停车后按此按钮清除故障指示，退出故障状态
3、端子
单通讯端子定义：
|
端子号
|
功能说明
|
端子号
|
功能说明
|
|
1
|
DI公共端
|
16
|
控制电源输入L
|
|
2
|
DI1
|
17
|
控制电源输入N
|
|
3
|
DI2
|
18
|
继电器RO3公共端
|
|
4
|
DI3
|
19
|
继电器RO3常开
|
|
5
|
DI4
|
20
|
继电器RO3常闭
|
|
6
|
DI5
|
21
|
继电器RO2
|
|
7
|
DI6
|
22
|
RO1,2继电器公共端
|
|
8
|
DI7
|
23
|
继电器RO1
|
|
9
|
DI8
|
24
|
继电器RO4-1
|
|
10
|
4 ～ 20mA输出-
|
25
|
继电器RO4-2
|
|
11
|
4 ～ 20mA输出+
|
26
|
C相电压输入
|
|
12
|
K2
|
27
|
B相电压输入
|
|
13
|
K1
|
28
|
A相电压输入
|
|
14
|
RS485（B）
|
29
|
继电器RO5-1
|
|
15
|
RS485（A）
|
30
|
继电器RO5-2
|
双通讯带漏电端子定义：
|
端子号
|
功能说明
|
端子号
|
功能说明
|
|
1
|
DI公共端
|
16
|
控制电源输入L
|
|
2
|
DI1
|
17
|
控制电源输入N
|
|
3
|
DI2
|
18
|
继电器RO3公共端
|
|
4
|
DI3
|
19
|
继电器RO3常开
|
|
5
|
DI4
|
20
|
继电器RO3常闭
|
|
6
|
DI5
|
21
|
继电器RO2
|
|
7
|
DI6
|
22
|
RO1,2继电器公共端
|
|
8
|
DI7
|
23
|
继电器RO1
|
|
9
|
DI8
|
24
|
继电器RO4-1
|
|
10
|
4 ～ 20mA输出-
|
25
|
继电器RO4-2
|
|
11
|
4 ～ 20mA输出+
|
26
|
C相电压输入
|
|
12
|
RS485-2（B）
|
27
|
B相电压输入
|
|
13
|
RS485-2（A）
|
28
|
A相电压输入
|
|
14
|
RS485-1（B）
|
29
|
继电器RO5-1
|
|
15
|
RS485-1（A）
|
30
|
继电器RO5-2
|
|
|
|
31
|
漏电输入K1
|
|
|
|
32
|
漏电输入K2
|
七、外形及安装尺寸
控制器的外形尺寸
本体有两种安装方式：
标准35mm导轨安装或两只M4螺钉固定
显示模块的外形尺寸
八、产品型号
产品型号定义：
注：附加功能选配码最多可以有五位，每一位代表一个附加功能，无则代表没有选配附加功能。
表 1 额定电流
|
额定电流
|
编码
|
|
2A(0.5A~2A)
|
1
|
|
5A(2A~5A)
|
2
|
|
6.3A(2A~6.3A)
|
3
|
|
25A(6.3A~25A)
|
4
|
|
100A(25A~100A)
|
5
|
|
250A(100A~250A)*
|
6
|
|
630A(250A~630A)*
|
7
|
|
800A(500A~800A)*
|
8
|
注：上表中带 *号的250A、500A、800A等级为外置电流互感器。
表 2 运行方式
|
运行方式
|
编码
|
|
直接起动
|
A
|
|
可逆起动
|
B
|
|
双速起动
|
C
|
|
电阻降压起动
|
D
|
|
Y/△起动（两继电器方式）
|
E
|
|
Y/△起动（三继电器方式）
|
F
|
|
自耦变压器起动（两继电器方式）
|
G
|
|
自耦变压器起动（三继电器方式）
|
H
|
|
保护方式
|
I
|
|
测控方式
|
J
|
表 3 附加功能
|
附加功能
|
编码
|
|
漏电保护
|
L
|
|
电压功能
|
U
|
|
温度保护
|
T
|
|
4～20mA模拟量输出
|
M
|
|
MODBUS通讯
|
H
|
如有一台电机额定功率为 11kW，额定电流为22A，起动方式为直接起动,则对应选用型号为 SJD 550-4A，如果还需加配电压功能、4～20mA模拟量输出，则相应最终选型型号为： SJD550-4A/UM。
