SJD25数字式热继电器使用说明书

• 产品概述

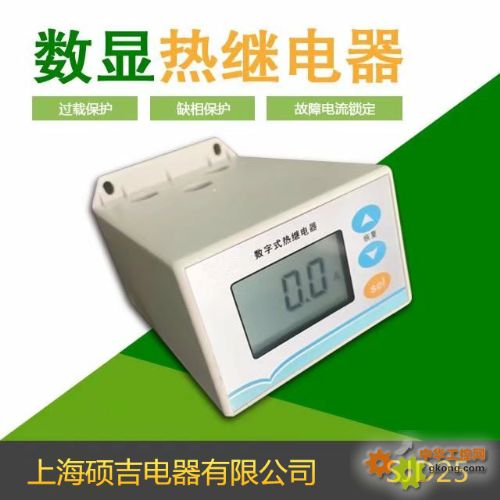

SJD25数字式热继电器 是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。 SJD25数字式热继电器 采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载或缺相故障。当电动机发生故障时，内部继电器触点断开，切断电动机电源。

• 主要功能
  1. 1. 过载保护 ● 缺相保护
     2. 故障电流锁定
• 主要技术指标

• 操作指南
  1. 查看 A 、 B 、 C 三相电流

正常工作时显示三相平均电流，按 “ Sel ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、缺相故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0 ）。

1. 1. 电动机额定电流值设置（整定电流）

长按 “ Sel ”键 2 秒，显示“设定”，用“ 5 ”或“ 6 ”键改变设定值（按住“ 5 ”或“ 6 ”键不放可连发），设置好后按“ Sel ”键退出设置状态。

1. 1. 告警（保护）状态恢复

发生故障告警时，会在显示屏上闪烁显示故障原因，此时继电器断开，并且锁定在断开状态。这时只要按 “5 ”或“ 6 ”键即可从保护锁定状态恢复。也可给保护器重新上电来恢复。

• 接线与安装

NO 为内部继电器常开点， NC 为常闭点， CO 为公共点。保护器在断电状态下，内部继电器是在释放状态，1 、 3 断， 2 、 3 通。通电后，继电器立即吸合， 1 、 3 通， 2 、 3 断，控制接通电动机电源。当检测到电动机出现故障时，继电器释放，断开电动机电源。
