浮球套于导管外，球内装有环形恒磁磁钢；导管上部设有密封接线盒，内设接线端子，导管底部用螺纹底套密封，本控制器导管 垂直定装于水塔-水箱-水池等开口容器内，浮球随水位变化而上-下升降，当水位降至被控制的低落水位（或升至被控制的高水位）时，干簧管受到磁场的作用，克服簧片复原力矩，簧片动作（常开接点闭合，常闭接点断开），发出低水位或高水位信号，并且作用于水位自动控制装置或水位报警装置。 本产品具有结构简单，价格低廉，安装维修方便，动作准确可靠，不受水位波动影响等优点。
|

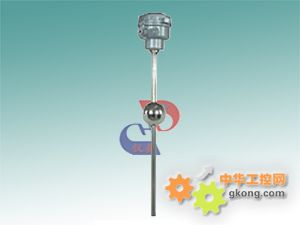

UQK-7100型预装式磁性浮球液位变送器是继我厂GSK，UQK型浮球液位控制开关系列之后，带远传装置的新产品，也可称为基地高地式，现场显示可进行调节，输出4-20mADC标准电流信号，与XMT系列数显仪表配套使用，从而实现液位的自动检测，控制和记录的目的。
经广泛应用于工业-民用建筑-水及污水处理等行业中的开口容器和有压容器内的介质液位测量。浮球液位是用于直接指示各种敞开或承压容器内液位高度的指针式仪表。该仪表与工业设备上常用的玻璃管液位计相比较，它不怕破裂，示什更为清晰，尤其适用于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质，可直接指示或控制。
仪表属纯机械结构，故在易燃易爆场所工作时，具有本质安全性。UQK-7100浮球液位计为预顶工仪表，可以用于地下水池或油库等容器的液位指示。具有较强抗震能力，可以用于移动的装置；如槽，车，等均可安装使用。 |
|
| 二-结构原理： |
|
| UQK-71型浮球位变送器由JAG-5型大功率干式舌簧管（以下简称干簧管）作为主要控制元件，装于导管内；浮球套于导管外，球内装有环形恒磁磁钢；导管上部设有密封接线盒，内设接线端子，导管底部用螺纹底套密封，本控制器导管垂直定装于水塔-水箱-水池等开口容器内，浮球随水位变化而上-下升降，当水位降至被控制的低落水位（或升至被控制的高水位）时，干簧管受到磁场的作用，克服簧片复原力矩，簧片动作（常开接点闭合，常闭接点断开），发出低水位或高水位信号，并且作用于水位自动控制装置或水位报警装置。
本产品具有结构简单，价格低廉，安装维修方便，动作准确可靠，不受水位波动影响等优点。
UQK-71系列浮球位变送器由磁性浮球，测量导管-测量原件-电路单元-接线盒外壳及安装件等部分组成。
| 1-结构简单，安全可靠，性能稳定，价格低廉；
|
|
| 2-现场就地显示，安装维修方便；
|
| 3-灵敏度高和稳定性强；
|
| 4-不锈钢结构，耐腐蚀防爆；
|
| 5-二线制结构，输出4-20mADC |
|
| 注：（1）触点应经交流220V中间继电器转换。
|
| （2）水位控制幅度最小可达50mm。导管长度4米以上-可来电话或面洽订货。
|
| （3）控制方式 |
|
| 三-自动控制器的性能-技术特性：
|
| （1）性能见表1：
|
| 型号-规格
| 结构
| 性能
| 用途
|
| GSK-1A
|
| 能发出高水位开泵低水位停泵迅号
| 用水抽水-排污
|
| GSK-2A
|
| 可用于二个水位自动控制和高低极限水位报警
|
| GSK-1B
|
| 能发出高水位停泵低水位开泵书迅号
| 用于水塔-水箱自动给水
|
| GSK-2B
|
| 可用于二个水位自动控制和高低极限水位报警
|
| GSK-1C
| 二只常开干簧管
| 能发出二个高低不同水位迅号
| 用于仪表显示
|
| GSK-2C
| 四只常开干簧管
| 能发出四个高低不同水位迅号
|
| GSK-3
| 四只以上干簧管
| 能发出四个以上水位迅号
| 特殊需要 |
|
|
|
| 项目
| 材质
| 导管
|
| 不锈钢
| 硬聚氯乙烯
| 尼龙
|
| 介质温度
| 0～100℃
| 0～40℃
| 0～55℃
| 长度（mm）
| 1
| 1.5
| 2
| 2.5
| 3
| 3.5
| 4
|
| 被控介质
|
| 控制幅度（m）
| 1.5
| 1
| 1.5
| 2
| 2.5
| 3
| 0.5
|
| 触点容量
| 最大开路电压DC300V，最大电流2A，最大断开功率200WS，寿命5000 | |
|
| 三-技术指标：
|
| 测量范围：
| 0-6m内用户任意选择（PVC材质L=0-3m）
|
| 输出信号：
| 4-20mA DC
|
| 精度：
| ±5mm
|
| 介质密度：
| ≥0.6g/cm3
|
| 介质粘度：
| 0.07pas
|
| 工作温度：
| 0～2.5MPa(PVC≤0.6MPa)
|
| 浮球尺寸：
| 127(-20～130℃)
|
| 工作压力：
| (可选120，52)
|
| 材质：
| 1C的8Ni/Ti聚四氟乙烯，聚氯乙烯
|
| 法兰：
| DN100（DN125，DN150）
|
| 出线接点：
| 电缆防水接头（PG11型 | |
