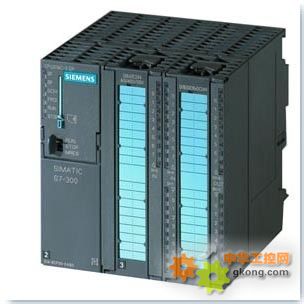

6ES7314-6CG03-0AB0

产品状态

相关的编程软件包

STEP 7 V5.3 SP2 中更高，带硬件更新

电源电压

额定值

• 24 V DC

√

• 允许范围，下限 (DC)

20.4 V

• 允许范围，上限 (DC)

28.8 V

电源电缆的外部保护装置（建议采用）

微型断路器，C 型，最小 2 A；微型断路器，B 型，最小 4 A

电流消耗

电流消耗(额定值)

1 000 mA

电流消耗(空载)，典型值

150 mA

冲击电流，典型值

11 A

I²t

0.7 A²·s

从电源L+ 供电，最大

1 000 mA

电流消耗/功耗

功耗，典型值

14 W

存储器

RAM

• 内置

96 KB；用于程序和数据

• 可扩展

x

装载存储器

• 可插入(MMC)

√

• 可插入(MMC)，最大

8 兆字节

后备

• 提供

可以；通过MMC保证(免维护)

• 无电池

√；程序和数据

CPU/程序块

DB

• 数量，最大

511；编号范围：1 至 511

• 容量，最大

16 KB

FB

• 数量，最大

1,024；号码顺序：0 至 2047

• 容量，最大

16 KB

FC

• 数量，最大

1,024；号码顺序：0 至 2047

• 容量，最大

16 KB

OB

• 容量，最大

16 KB

嵌套深度

• 每个优先级

8

• 在一个错误OB中附加

4

CPU/处理时间

位操作，最小

0.1 µs

字操作，最小

0.2 µs

定点数运算，最小

2 µs

浮点数运算，最小

3 µs

定时器/计数器及其保持性

S7 计数器

• 数量

256

• 其中不通过电池可保持

• 可调节

√

• 下限

0

• 上限

255

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 计数范围

• 下限

0

• 上限

999

IEC 计数器

• 提供

√

• 型号

SFB

S7 定时器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

无保持性

• 时间范围

• 下限

10 ms

• 上限

9,990 s

IEC 定时器

• 提供

√

• 型号

SFB

数据区及其保持性

标志

• 数量，最大

256 字节

• 可保持

√；MB 0 – MB 255

• 时钟存储器的数量

8; 1个存储字节

数据块

• 数量，最大

511；编号范围：1 至 511

• 容量，最大

16 KB

• 保持性可调

√；通过 DB 上的非保持性

• 保持性预置

√

局部数据

• 每个优先级，最大

510 字节

地址区

I/O 地址区

• 全部

1 KB

• 输出

1 KB

• 其中分布式

• 输入

979 字节

• 输出

986 字节

过程映像

• 输入

128 字节

• 输出

128 字节

数字量通道

• 输入

7 856

• 输出

7 904

• 中央区的输入通道

1 016

• 中央区的输出通道

1 008

模拟量通道

• 输入

494

• 输出

495

• 中央区的输入通道

253

• 中央区的输出通道

250

硬件配置

中央设备，最大

1

扩展设备，最大

3

机架，最大

4

每个机架的模块数量，最多

8；在机架 3 中，最多 7 个

DP主站的数量

• 内置

1

• 通过 CP

4

可运行的 FM 和 CP 数量(推荐)

• FM

8

• CP，点到点

8

• CP, LAN

10

时间

时钟

• 硬件时钟(实时时钟)

√

• 缓冲和可同步

√

• 每天误差，最大

10 s

运行小时计数器

• 数量

1

• 数量/数量范围

0

• 数值范围

0至2^31 小时 (当使用SFC 101时)

• 计数间隔

1 小时

• 保持性

√；在每次重启时必须重新启动

时间同步

• 支持

√

• MPI，主站

√

• MPI，从站

√

• 至 DP，主站

√；在 DP 从站上（仅限于时间从站）

• 至 DP，从站

√

• 在 AS 上，主站

√

S7 报文功能

报文功能可以登录站的数量，最多

12；取决于为 PG/OP 和 S7 基本通讯配置的接口

过程诊断报文

√

可同时激活的Alarm-S块，最多

40

调试功能

状态/控制

• 状态/控制变量

√

• 变量

输入、输出、位存储器、DB、定时器、计数器

• 变量的数量，最多

30

• 其中状态变量，最多

30

• 其中控制变量，最多

14

强制

• 强制

√

• 强制，变量

输入，输出

• 最大变量数目

10

状态块

√

单步运行

√

断点数量

2

诊断缓冲区

• 提供

√

• 输入数量，最大

100

通讯功能

编程器/OP 通讯

√

路由

√

全局数据通讯

• 支持

√

• GD包的大小，最大

22 字节

S7 基本通讯

• 支持

√

S7 通讯

• 支持

√

S5可兼容通讯

• 支持

√；通过 CP 和可调用的 FC

连接数量

• 全部

12

• 可用于编程器通讯

11

• 可用于OP通讯

11

• 可用于S7基本通讯

8

• 可用于路由

4；最大

连接点

所需的前连接器

2 x 40 针

MPI

电缆长度，最长

50 m；无中继器

第1接口

接口类型

内置 RS 485 接口

物理

RS485

隔离

x

接口电源 (15-30 VDC)，最大

200 mA

功能性

• MPI

√

• DP主站

x

• DP从站

x

• 点到点耦合

x

MPI

• 连接数量

12

• 服务

• 编程器/OP 通讯

√

• 路由

√

• 全局数据通讯

√

• S7 基本通讯

√

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 最大传输速率

187.5 kbit/s

第2接口

接口类型

内置 RS 485 接口

物理

RS485

隔离

√

接口电源 (15-30 VDC)，最大

200 mA

功能性

• MPI

x

• DP主站

√

• DP从站

√

• PROFINET IO 控制器

x

• PROFINET CBA（基于组件的自动化）

x

• 点到点连接

x

DP主站

• 连接数量，最大

12；用于 PG/OP 通讯

• 连接数量(保留)，最大

1 个保留给 PG， 1 个保留给 OP

• 服务

• 编程器/OP 通讯

√

• 路由

√

• 全局数据通讯

x

• S7 基本通讯

√；只能是 I 块

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 支持等距离

√

• 等时模式

x

• SYNC/FREEZE

√

• DP 从站的使用/不使用

√

• 直接数据交换 (从站和从站通讯)

√

• DPV1

√

• 最大传输速率

12 Mbit/s

• DP从站的数量，最大

32

• 地址区

• 输入，最大

1 KB

• 输出，最大

1 KB

• DP 从站所使用的数据

• 输入，最大

244 字节

• 输出，最大

244 字节

DP从站

• 连接数量

12

• 服务

• 编程器/OP 通讯

√

• 路由

√; 仅带有有源接口

• 全局数据通讯

x

• S7 基本通讯

x

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 直接数据交换 (从站和从站通讯)

√

• DPV1

x

• GSD 文件

当前 GSD 文件可从以下位置获得：http://www.siemens.de/profibus-gsd

• 最大传输速率

12 Mbit/s

• 自动搜索波特率

√；仅在接口无效时适用

• 传送存储器

• 输入

244 字节

• 输出

244 字节

• 地址区，最大

32

• 每个地址区的有用的数据，最大

32 字节

CPU/编程

编程语言

• 步骤7：

√；V5.3 SP2，带硬件更新

• LAD

√

• CSF

√

• STL

√

• SCL

√

• CFC

√

• GRAPH

√

• HiGraph®

√

操作栈

见“指令表”

嵌套级

8

用户程序保护/密码保护

√

系统功能(SFC)

见“指令表”

系统功能块(SFB)

见“指令表”

数字量输入

数字量输入点数

24

• 其中，输入可用于技术功能

16

同时可控制输入点数

• 水平安装

• 最高40 °C时，最大

24

• 最高60°C时，最大

12

• 垂直安装

• 最高40 °C时，最大

12

• 技术功能

• 屏蔽,最大

50 m

• 非屏蔽,最大

不允许

• 标准-DI

• 屏蔽,最大

1 000 m

• 非屏蔽,最大

600 m

输入特性曲线符合 IEC 1131, Typ 1

√

输入电压

• 额定值(DC)

24 V

• “0”信号

-3 至 +5 V

• “1”信号

15 至 30 V

输入电流

• “1”信号，典型值

9 mA

输入延时（在输入额定电压时）

• 标准输入

• 可编程

√；0.1 / 0.3 / 3 / 15 ms

• 额定值

3 ms

• 用于计数器／技术功能

• 从 "0" 到 "1",最大

8 µs

电缆长度

• 电缆长度(屏蔽)，最长

1000 m；50 m 用于技术功能

• 非屏蔽电缆长度，最长

600 m；用于技术功能：x

数字量输出

数字量输出点数

16

• 其中，高速输出

4

短路保护

是；电子式时钟同步

• 响应阈值，典型值

1 A

导致电路中断的电压极限

L+ (-48 V)

灯负载，最大

5 W

控制一个数字量输入

√

输出电压

• “1”信号，最小

L+ (-0.8 V)

输出电流

• “1”信号额定值

500 mA

• “1”信号允许范围，最小

5 mA

• “1”信号允许范围，最大

0.6 A

• “1”信号最小负载电流

5 mA

• “0”信号残余电流，最大

0.5 mA

2 输出并联切换

• 用于提高功率

x

• 用于负载的冗余控制

√

开关频率

• 阻性负载，最大

100 Hz

• 感性负载，最大

0.5 Hz

• 灯负载，最大

100 Hz

• 阻性负载时脉冲输出,最大

2.5 kHz

输出总电流(每组)

• 水平安装

• 最高40 °C时，最大

3 A

• 最高60°C时，最大

2 A

• 垂直安装

• 最高40 °C时，最大

2 A

负载阻抗范围

• 下限

48 Ω

• 上限

4 kΩ

电缆长度

• 电缆长度(屏蔽)，最长

1 000 m

• 非屏蔽电缆长度，最长

600 m

模拟量输入

电压/电流测量时模拟量输入点数

4

电阻/温度测量时模拟量输入点数

1

电缆长度(屏蔽)，最长

100 m

当前输入的允许输入频率（损坏限制），最大

5 V; 恒压

电压输入的允许输入电流（破坏限值），最大值

0.5 mA; 恒压

用于温度测量的技术单元（可调）

√；摄氏度/华氏度/开尔文

输入范围(额定值)，电压

• 0 至 +10 V

√

• -10 V 至 +10 V

√

输入范围(额定值)，电流

• 0 - 20 mA

√

• -20 至 +20 mA

√

• 4 - 20 mA

√

输入范围(额定值)，热电阻

• Pt 100

√

输入范围(额定值)，电阻

• 空载电压，典型值

2.5 V

• 测量电流，典型值

1.8 至 3.3 mA

• 0 至 600 Ω

√

电压输入

• 电压输入时允许的输入电压（破坏极限），最大

30 V; 恒压

电流输入

• 电流输入时允许的输入电流（破坏极限），最大

50 mA; 恒压

特性曲线线性化

• 可编程

√；通过软件

• 用于电流测量

• 用于热电阻

Pt 100

温度补偿

• 温度补偿（可参数化）

x

模拟量输出

模拟量输出点数

2

电缆长度(屏蔽)，最长

200 m

电压输出，短路保护

√

电压输出，最大短路电流

55 mA

电流输出,空载,最大

17 V

电压输出范围

• 0 至 10 V

√

• -10 至 +10 V

√

电流输出范围

• 0 - 20 mA

√

• -20 至 +20 mA

√

• 4 - 20 mA

√

连接执行器

• 用于电压输出，两线制连接

√；无线路阻抗补偿

• 用于电压输出，四线制连接

x

• 用于电流输出，两线制连接

√

输入阻抗(在额定输出范围内)

• 电压输出时，最小

1 kΩ

• 电压输出时，最大容性负载

0.1 µF

• 电流输出时，最大

300 Ω

• 电流输出时，最大感性负载

0.1 mH

外加电压和电流的破坏性限值

• 输出处的电压

16 V; 恒压

• 电流，最大

50 mA; 恒压

模拟值生成

测量原理

实际值编码（连续逼近法）

积分和转换时间/每个通道精度

• 过载区精度(包括符号位)，最大

12 位

• 积分时间，可参数化

√；2.5 / 16.6 / 20 ms

• 允许输入频率，最大值

400 Hz

• 干扰电压抑制，干扰频率 f1，Hz

400 / 60 / 50 Hz

• 转换时间(每通道)

1 ms

• 输入滤波器的时间常数

0.38 ms

• 模板的基本响应时间（所有通道使能）

1 ms

建立时间

• 阻性负载

0.6 ms

• 容性负载

1 ms

• 感性负载

0.5 ms

编码器

信号编码器的连接

• 用于电压测量

√

• 用于电流测量，2线制测量变送器

√；带外部电源

• 用于电流测量，4线制测量变送器

√

• 二线制电阻测量

√；无线路阻抗补偿

• 三线制电阻测量

x

• 四线制电阻测量

x

可连接的编码器

• 2线制BERO

√

• 允许静态电流（2线制BERO），最大

1.5 mA

误差/精度

温度误差(相对于输入范围)

+/- 0,006 %/K

输入之间的串扰，最小

60 dB

在稳定状态 25°C 时(相对于输入范围) 的重复性

+/- 0,06 %

输出波纹（基于输出范围，带宽 0-50 kHz）

+/- 0,1 %

线性误差(相对于输出范围)

+/- 0,15 %

温度误差(相对于输出范围)

+/- 0,01 %/K

输出之间的串扰，最小

60 dB

固定状态下的重复精度，25 ℃（相对于输出区域）

+/- 0,06 %

整个温度范围内的工作极限

• 电压，相对于输入范围

+/- 1 %

• 电流，相对于输入范围

+/- 1 %

• 阻抗，相对于输入区域

+/- 5 %

• 电压，相对于输出范围

+/- 1 %

• 电流，相对于输出范围

+/- 1 %

基本误差极限(运行在25°C时）

• 电压，相对于输入范围

+/- 0,7 %; 线性误差 +/- 0.06%

• 电流，相对于输入范围

+/- 0,7 %; 线性误差 +/- 0.06%

• 阻抗，相对于输入区域

+/- 3 %; 线性误差 +/- 0.2%

• 热电阻，相对于输入范围

+/- 3 %

• 电压，相对于输出范围

+/- 0,7 %

• 电流，相对于输出范围

+/- 0,7 %

干扰电压抑制 f = n x (fl +/- 1 %)；fl=干扰频率

• 串模干扰(干扰峰值 < 输入额定值)，最小

30 dB

• 最小共模电压

40 dB

集成功能

计数器数量

4;参见“技术功能”手册

计数频率(计数器)，最大

60 kHz

频率测量

√

控制定位

√

PID 控制器

√

脉冲输出点数

4；高达 2.5 kHz 的脉宽调制（参见“技术功能”手册）

极限频率 (脉冲)

2.5 kHz

隔离

电隔离，数字量输入

• 电隔离，数字量输入

√

• 通道之间

x

• 通道和背板总线之间

√

隔离，数字量输出

• 电隔离，数字量输出

√

• 通道之间

√

• 通道间每组点数

8

• 通道和背板总线之间

√

隔离，模拟量输入

• 隔离，模拟量输入

√；共同适用于模拟量 I/O

• 通道之间

x

• 通道和背板总线之间

√

隔离,模拟量输出

• 光隔离,模拟量输出

√；共同适用于模拟量 I/O

• 通道之间

x

• 通道和背板总线之间

√

尺寸和重量

尺寸和重量

• 宽

120 mm

• 高

125 mm

• 深

130 mm

重量

• 重量，约

676 g
