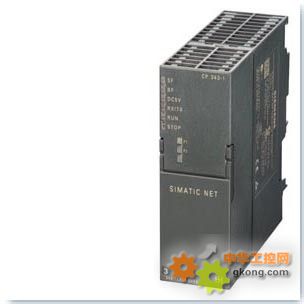

西门子CP343-1订货号：

6GK7343-1EX30-0XE0

产品类型描述

CP 343-1

传输速率

接口1 的传输速率

• 最小值

10 Mbit/s

• 最大值

100 Mbit/s

接口

电气连接形式

• 在工业以太网接口 1 处

2 x RJ45 (TP)

• 电源

2 针插入式端子条

电源

电源类型

DC

电源

24 V

• 24 V DC 时的相对正公差

20 %

• 24 V DC 时的相对负公差

15 %

电流消耗

电流消耗

• 从背板总线，5 VDC 典型值

200 mA

• 从外部电源，24 VDC 典型值

-

• 来自最大 24 V 直流的外部电源电压

200 mA

功耗

功耗

5,8 W

允许环境条件

环境温度

• 工作期间

0 … +60 °C

• 存储期间

-40 … +70 °C

• 运输期间

-40 … +70 °C

工作期间相对湿度最大25 °C

95 %

设计、尺寸和重量

模板结构

S7-300 紧凑型模块，单宽

• 宽

40 mm

• 高

125 mm

• 深度

120 mm

净重

220 g

性能数据

开放式通讯

通过 SEND/RECEIVE 块进行开放式通讯的连接数，最大值¹⁾

16

多点传送站数

16

数据量作为通过 SEND/RECEIVE 功能块进行的开放式通讯的有用数据

• 每个 ISO 连接，最大值

8 KB

• 每个 ISO-on-TCP 连接，最大值

8 KB

• 每个 TCP 连接，最大值

8 KB

• 每个 UDP 连接，最大值

2 KB

S7 通讯

S7 通讯可以连接的最大数量

16

编程器/OP 通讯

OP 连接 S7 通讯允许的最大连接数量

16

多协议运行

多协议操作中的有源连接数量

32

性能数据，作为 PN IO 控制器时的 PROFINET 通讯

可以作为 PROFINET IO 控制器操作的 PN IO 设备数量

32

数据量

• 作为 PROFINET IO 控制器输入变量的有用数据

1024 字节

• 作为 PROFINET IO 控制器输出变量的有用数据

1024 字节

• 作为 PROFINET IO 控制器每台 PN IO 设备输入变量的有用数据，最大

240 字节

• 作为 PROFINET IO 控制器每台 PN IO 设备输出变量的有用数据，最大

240 字节

性能数据，作为 PN IO 设备时的 PROFINET 通讯

数据量

• 作为 PROFINET IO 设备输入变量的有用数据，最大值

512 字节

• 作为 PROFINET IO 设备输出变量的有用数据，最大值

512 字节

• 作为 PROFINET IO 设备每个子模块输入变量的有用数据，最大值

240 字节

• 作为 PROFINET IO 设备每个子模块输出变量的有用数据，最大值

240 字节

• 作为每个子模块一致性区域的有用数据

240 字节

每台 PROFINET 设备的子模块数量

32

组态

全功能范围 STEP 7 V5.4 或更高版本的组态软件

√
