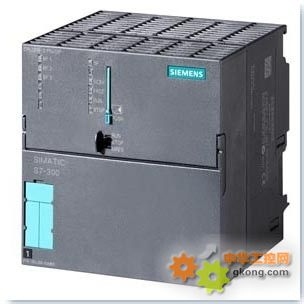

6ES7318-3EL00-0AB0

电源电压

额定值

• DC 24 V

√

• 允许范围，下限 (DC)

20.4 V

• 允许范围，上限 (DC)

28.8 V

• 短路保护

0.0000000000000000E+00

电源电缆的外部保护装置（建议采用）

Min. 2 A

电流消耗

电流消耗(额定值)

1 050 mA

电流消耗(空载)，典型值

400 mA

冲击电流，典型值

4 A

I²t

1.2

电流消耗/功耗

功耗，典型值

14 W

存储器

存储类型

RAM

• 内置

1 400 KB；用于程序和数据

• 可扩展

x

• 用于非易失性数据块的非易失性存储器的大小

700 kByte

装载存储器

• 可插入(MMC)

√

• 可插入(MMC)，最大

8 MB

后备

• 提供

√；通过MMC保证(免维护)

• 不带电池

√；程序和数据

CPU/程序块

DB

• 数量，最大

4 095；号码顺序：1 至 4095

• 容量，最大

64 KB

FB

• 数量，最大

2 048；号码顺序：0 至 2047

• 容量，最大

64 KB

FC

• 数量，最大

2 048；号码顺序：0 至 2047

• 容量，最大

64 KB

OB

• 容量，最大

64 KB

嵌套深度

• 每个优先级

16

• 在一个错误OB中附加

4

CPU/处理时间

位操作，最小

0.01 µs

字操作，最小

0.02 µs

定点数运算，最小

0.02 µs

浮点数运算，最小

0.04 µs

定时器/计数器及其保持性

S7 计数器

• 数量

2 048

• 保持性

• 可调节

√

• 下限

0

• 上限

2 047

• 计数范围

• 可调节

√

• 下限

0

• 上限

999

IEC 计数器

• 提供

√

• 型号

SFB

S7 定时器

• 数量

2 048

• 保持性

• 可调节

√

• 下限

0

• 上限

2 047

• 预置

无保持性

• 时间范围

• 下限

10 ms

• 上限

9,990 s

IEC 定时器

• 提供

√

• 型号

SFB

数据区及其保持性

标志

• 数量，最大

8 192 字节

• 可保持

√；MB 0 – MB 8191

• 时钟存储器的数量

8; 1个存储字节

数据块

• 数量，最大

4 095

• 容量，最大

64 KB

• 保持性可调

√；通过 DB 上的非保持性

• 保持性预置

√

局部数据

• 每个优先级，最大

1,024 字节

地址区

I/O 地址区

• 输入

8 192 字节

• 输出

8 192 字节

• 其中分布式

• 输入

8 192 字节

• 输出

8 192 字节

过程映像

• 输入

4 096 字节

• 输出

4 096 字节

• 输入,可调节

4 096 字节

• 输出,可调节

4 096 字节

• 输入,预置

256 字节

• 输出,预置

256 字节

子过程映像

• 子过程映像的数量，最大

1

数字量通道

• 输入

65 536

• 输出

65 536

• 中央区的输入通道

1 024

• 中央区的输出通道

1 024

模拟量通道

• 输入

4 096

• 输出

4 096

• 中央区的输入通道

256

• 中央区的输出通道

256

硬件配置

中央设备，最大

1

扩展设备，最大

3

机架，最大

4

每个机架的模块数量，最多

8

DP主站的数量

• 内置

2

• 通过 CP

4

可运行的 FM 和 CP 数量(推荐)

• FM

8

• CP，点到点

8

• CP, LAN

10

时间

时钟

• 硬件时钟(实时时钟)

√

• 缓冲和可同步

√

• 每天误差，最大

10 s

运行小时计数器

• 数量

4

• 数量/数量范围

0 至 3

• 数值范围

0至2^31 小时 (当使用SFC 101时)

• 计数间隔

1 小时

• 保持性

√；在每次重启时必须重新启动

时间同步

• 支持

√

• MPI，主站

√

• MPI，从站

√

• 至 DP，主站

√；在 DP 从站上（仅限于时间从站）

• 至 DP，从站

√

• 在 AS 上，主站

√

• 在 AS 上，从站

√

• 通过 NTP 在以太网上

√；作为客户机

S7 报文功能

报文功能可以登录站的数量，最多

32

过程诊断报文

√

可同时激活的Alarm-S块，最多

300

调试功能

状态/控制

• 状态/控制变量

√

• 变量

输入、输出、位存储器、DB、定时器、计数器

• 变量的数量，最多

30

• 其中状态变量，最多

30

• 其中控制变量，最多

14

强制

• 强制

√

• 强制，变量

输入，输出

• 变量的数量，最多

10

状态块

√

单步运行

√

断点数量

2

诊断缓冲区

• 提供

√

• 输入数量，最大

500

• 可调节

x

通讯功能

PG/OP 通讯

√

路由

√

全局数据通讯

• 支持

√

• GD包的大小，最大

22 字节

S7 基本通讯

• 支持

√

S7 通讯

• 支持

√

S5可兼容通讯

• 支持

√；通过 CP 和可调用的 FC

Web 服务器

• Web 服务器

√

开放的 IE 通讯

• TCP/IP

√；通过集成的 PROFINET 接口和可载用的 FB

• 连接数量，最大

32

• ISO-on-TCP (RFC1006)

√；通过集成的 PROFINET 接口和可载用的 FB

• 连接数量，最大

32

• 数据长度，最长

8 192 字节

• UDP

√；通过集成的 PROFINET 接口和可载用的 FB

• 连接数量，最大

32

• 数据长度，最长

1 472 字节

连接数量

• 全部

32

• 可用于PG通讯

31

• 可用于OP通讯

31

• 可用于S7基本通讯

30

• 可用于S7通讯

16

• 为 S7 通讯预留

0

• 可针对 S7 通讯进行定制，最小值

0

• 可调，用于S7 通讯，最大

16

• 实例的最大总数

32

PROFINET CBA (在设定点通讯负载)

• CPU 通讯负载的设定值

20%

• 远程互联通讯方的数量

32

• 功能数量,主站/从站

50

• 全部主站/从站连接数量

3 000

• 所有来自主/从连接的数据长度,最长

24 000 字节

• 所有发往主/从连接的数据长度,最长

24 000 字节

• 内部设备与 PROFIBUS 互联的数量

1 000

• 内部设备与 PROFIBUS 互联的数据长度，最长

8 000 字节

• 每个连接的数据长度,最长

1 400 字节

• 通过非循环传输进行远程互联

• 采样频率：采样间隔，最小

200 ms

• 输入互联数量

100

• 输出互联数量

100

• 所有输入互联的数据长度，最大

3 200 字节

• 所有输出互联的数据长度，最大

3 200 字节

• 每个连接的数据长度,最长

1 400 字节

• 通过循环传输进行远程互联

• 传输频率：传输间隔，最小

1 ms

• 输入互联数量

300

• 输出互联数量

300

• 所有输入互联的数据长度，最大

4 800 字节

• 所有输出互联的数据长度，最大

4 800 字节

• 每个连接的数据长度,最长

250 字节

• 通过 PROFINET 的 HMI 变量(非循环)

• HMI 变量登录的站数（PN OPC/iMap）

3; 2x PN OPC/1x iMap

• HMI 变量更新

500 ms

• HMI 变量数量

600

• 所有 HMI 变量的数据长度，最大

9 600 字节

• PROFIBUS 代理功能

• 支持

√

• 链接的 PROFIBUS 设备数量

32

• 每个连接的数据长度,最长

240 字节，由从站决定

第1接口

物理

RS485

隔离

√

接口电源 (15-30 VDC)，最大

150 mA

功能性

• MPI

√

• DP主站

√

• DP从站

√

• 点到点耦合

x

MPI

• 连接数量

32

• 服务

• PG/OP 通讯

√

• 路由

√

• 全局数据通讯

√

• S7 基本通讯

√

• S7 通讯

√

• S7通讯，作为客户机

×；通过 CP 和可调用的 FB

• S7通讯，作为服务器

√

• 传输速率，最大

12 MBit/s

DP主站

• 服务

• PG/OP 通讯

√

• 路由

√

• 全局数据通讯

x

• S7 基本通讯

√；只能是 I 块

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 支持等距离

√

• 等时模式

x

• SYNC/FREEZE

√

• DP 从站的使用/不使用

√

• 直接数据交换 (cross traffic)

√

• DPV1

√

• 传输速率，最大

12 MBit/s

• DP从站的数量，最大

124

• 地址区

• 输入，最大

8 KB

• 输出，最大

8 KB

• DP 从站所使用的数据

• 输入，最大

244 字节

• 输出，最大

244 字节

DP从站

• 服务

• PG/OP 通讯

√

• 路由

√；只能与激活的接口路由

• 全局数据通讯

x

• S7 基本通讯

x

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 直接数据交换 (cross traffic)

√

• DPV1

x

• 传输速率，最大

12 MBit/s

• 传送存储器

• 输入

244 字节

• 输出

244 字节

• 地址区，最大

32

• 每个地址区的有用的数据，最大

32 字节

第2接口

接口类型

集成 RS 485 接口

物理

RS485

隔离

√

接口电源 (15-30 VDC)，最大

200 mA

功能性

• MPI

x

• DP主站

√

• DP从站

√

• PROFINET IO 控制器

x

• PROFINET CBA（基于组件的自动化）

x

• Web 服务器

x

• 点到点耦合

x

DP主站

• 服务

• PG/OP 通讯

√

• 路由

√

• 全局数据通讯

x

• S7 基本通讯

√；只能是 I 块

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 支持等距离

√

• 等时模式

√; OB 61

• SYNC/FREEZE

√

• DP 从站的使用/不使用

√

• 直接数据交换 (cross traffic)

√

• DPV1

√

• 传输速率，最大

12 MBit/s

• DP从站的数量，最大

124

• 地址区

• 输入，最大

8 KB

• 输出，最大

8 KB

• DP 从站所使用的数据

• 输入，最大

244 字节

• 输出，最大

244 字节

DP从站

• 服务

• PG/OP 通讯

√

• 路由

√；只能与激活的接口路由

• 全局数据通讯

x

• S7 基本通讯

x

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 直接数据交换 (cross traffic)

√

• DPV1

x

• GSD 文件

当前 GSD 文件可从以下位置获得：http://www.siemens.de/profibus-gsd

• 传输速率，最大

12 MBit/s

• 自动搜索波特率

√；仅在接口无效时适用

• 传送存储器

• 输入

244 字节

• 输出

244 字节

• 地址区，最大

32

• 每个地址区的有用的数据，最大

32 字节

第 3 接口

接口类型

PROFINET

物理

以太网 RJ45

隔离

√

集成交换机

x

端口数

1

自动检测传输速率

√

功能性

• MPI

x

• DP主站

x

• DP从站

x

• PROFINET IO 控制器

√

• PROFINET IO 设备

x

• PROFINET CBA（基于组件的自动化）

√

• Web 服务器

√

• 点到点耦合

x

PROFINET IO 控制器

• 服务

• 等时模式

x

• RT 的可连接 I/O 设备最大数目

256

• 串联，最大值

256

• 带 IRT 和“高灵活性”选件的 I/O 设备的数目，最大值

256

• 串联，最大值

61

• IRT，支持

√

• 可连接 IO 设备的数量，最大

32

• IO 设备的激活/取消激活

√

• 操作过程中更改 IO 设备（伙伴端口），支持

√

• 每个工具的 I/O 设备最大数目

8

• 设备更换无需交换介质

√

PROFINET CBA（基于组件的自动化）

• 非循环传输

√

• 循环传输

√

开放的 IE 通讯

• 备注

• 连接数量，最大

32

CPU/编程

编程语言

• 步骤7：

√

• LAD

√

• FUP

√

• AWL

√

• SCL

√

• CFC

√

• GRAPH

√

• HiGraph®

√

操作栈

见“指令表”

嵌套级

8

用户程序保护/密码保护

√

系统功能(SFC)

见“指令表”

系统功能块(SFB)

见“指令表”

环境要求

工作温度

• 最小

0 °C

• 最大

60 °C

尺寸

尺寸

• 宽

120 mm

• 高

125 mm

• 深

130 mm

重量

• 重量，约

1 250 g
