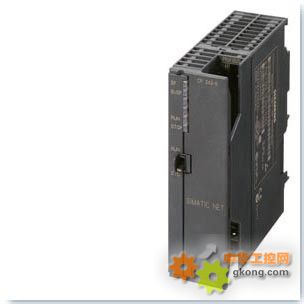

西门子CP342-5订货号：

6GK7342-5DA02-0XE0

产品类型描述

CP 342-5

传输速率

接口1 的传输速率

• 最小值

9.6 kbits/s

• 最大值

12 Mbit/s

接口

电气连接形式

• PROFIBUS 接口

9 针 Sub - D 插孔（RS 485）

• 电源

4 针端子

电源

电源类型

DC

电源

24 V

电流消耗

电流消耗

• 从背板总线，24 VDC 典型值

150 mA

• 从外部电源，24 VDC 典型值

250 mA

功耗

功耗

6.75 W

允许环境条件

环境温度

• 工作期间

0 … +60°C

• 存储期间

-40 … +70℃

• 运输期间

-40 … +70℃

工作期间相对湿度最大25 °C

95%

设计、尺寸和重量

模板结构

S7-300 紧凑型模块，单模块宽度

• 宽

40 mm

• 高

125 mm

• 深度

120 mm

净重

300 g

每个 CPU 最多的模块数量

4

性能数据

PROFIBUS DP

作为 DP 主站 DPV0 运行

√

可在 DP 主站上运行的 DP 从站数

124

数据量

• 其中分配给 DP 主站总体的输入地址区

2160 字节

• 其中分配给 DP 主站总体的输出地址区

2160 字节

• 其中每个 DP 从站的输入地址区域

244 字节

• 其中每个 DP 从站的输出地址区域

244 字节

作为 DP 从站 DPV0 运行

√

数据量

• 其中分配给 DP 从站总体的输入地址区

240 字节

• 其中分配给 DP 从站总体的输出地址区

240 字节

S7 通讯

S7 通讯可以连接的最大数量

16

编程器/OP 通讯

可控 OP 连接的数量（非循环）

16

开放式通讯

通过 SEND/RECEIVE 块进行开放式通讯的连接数，最大值1)

16

每个连接用于开放式通讯 (SEND/RECEIVE) 的有用数据量，最大值

240 字节

多协议

多协议操作中的有源连接数量

• 无 DP，最大

32

• 有 DP，最大

28

每个 DP 从站诊断数据地址区域的数据量

240 字节
