产品概述
BH6100R 12路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
功能特点
◆系统
▲采用最新大规模集成电路，国际名厂元器件精心设计；
▲采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
▲5.6英寸进口SHARP320X240点阵TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；
▲全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
▲新型开关电源，85VAC~265VAC范围内正常工作；
▲集成硬件实时时钟，掉电情况下时钟也能准确运行；
▲提供变送器+24VDC隔离配电；
▲全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作；
▲大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
▲12路继电器报警输出。
◆信号
▲可输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
▲信号全量程精度±0.2%
▲通道间完全隔离
▲可提供隔离配电
▲提供标准4-20mA输出
◆软件
▲中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
▲工程量显示数值范围宽，可显示5位数值：-9999~19999；
▲报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息；
▲支持流量累积功能；
▲4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
▲支持真空度科学计数法显示；
▲曲线走纸方式可设定横向或纵向；
▲每4组曲线显示可以自由组合，自定义曲线颜色；
▲内置GB2312二级汉字字库（6500汉字）；
▲全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题；
▲汉字位号、单位自定义组合输入。
◆通讯
▲标准串行通讯接口：RS-485和RS-232C；
▲支持标准Modbus RTU通讯协议，标准Modbus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；
▲使用USB2.0接口转存和备份历史记录，支持256M、512M、1G优盘；
▲支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件；
▲外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。

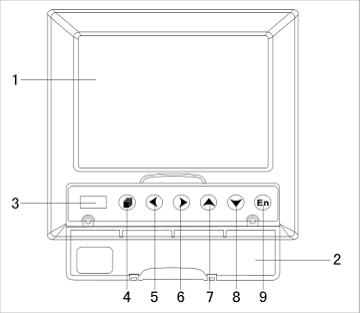

前面面板名称和功能
1. LCD画面
显示曲线等各种运行画面，组态画面。
2. 操作盖
操作按键，插入或取出U盘等外部存储媒体时，请打开盖子进行。打开盖子扣住盖子上方的扣子面向操作者方向一拉即可。此盖子在不进行上述操作时请务必关好。
3. USB接口
USB接口，插入U盘备份数据时使用。
4. 翻页键
运行画面时切换画面使用。可与确认键形成组合键，进入组态画面。
5. 左移键
向左移动光标，向前追忆等功能。
6. 右移键
向右移动光标，向后追忆等功能。
7. 上移键
增加光标所在值的量，切换通道等功能。
8. 下移键
减少光标所在值的量，切换时标等功能。
9. 确认键
执行光标所在按钮的动作，编辑光标所在值，切换追忆方式等功能。

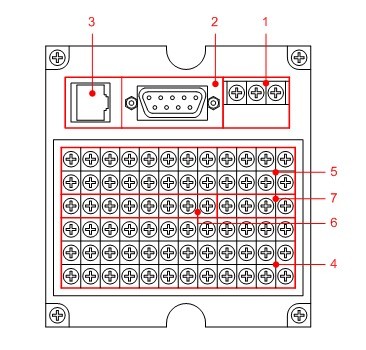

背面面板尺寸和功能
1. 电源端子
连接电源线和接地保护线。
2. RS232C/RS485接口
RS232C/RS485接口，连接通信电缆。
3. 以太网接口（本仪表无此功能）
4. 输入输出信号端子
连接测量对象的输入信号线和模拟电流输出的信号线。
5. 报警输出端子
连接继电器报警输出的信号线。
6. 24VDC配电端子
连接传感器的24VDC电源线。
7. 开关量输入端子
连接开关量信号的信号输入线。

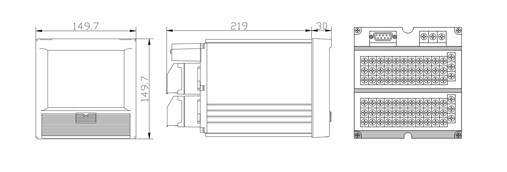

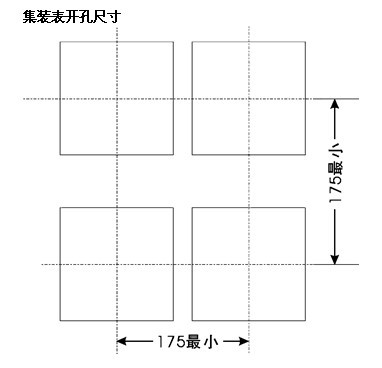

仪表外部尺寸
