YT-ZFP负荷分配器用于对能稳定并联运行电站的运行频率以及并联运行发电机间的有功功率分配进宪自动调节，并使得电站的频率和有功功率分配精度在设定的范围内。负荷分配器还可通过输入外接的“负载转移”指令，实现负载自动转移，并解列该发电机。

产品分类

一、技术性能

1．  输入电压：AC100V-220V-380V-440V，功耗：＜3VA

输入电流：AC0~5A，功耗：＜2VA

输入频率：50Hz or 60Hz

2．  电站电压变化△U＜±10%、电站频率变化△f＜±5%时，负荷分配器能正常工作。

3．  当电站的负载从额定总功率的20%到100%变化时，有功功率分配准确度＜10%，负载功率因数应为0.5~1（滞后）。

4．  当电站的负载从空载至满载变化时，电站的稳态频率可保持为50Hz±0.5Hz(或60Hz±0.5Hz)。

5．  具有负载转移功能，即接受人工“负载转移”指令（3#、4#端子），能自动将解列发电机的负载转移，当负载转移到10%额定功率以内时自动发出分闸指令（29#、30#无源NO）。

6．  具有轻载输出功能，当发电机组所带负载少于10%时发出轻载信号（5#、6#无源NO）。

7．  具有逆功输出功能（仅对YT-ZFP-2型），当发电机组出现10%（或15%）的逆功率时，本装置经过5秒（或10秒）后发出逆功信号（7#、8#无源NO）。对于逆功率的值和延时时间，用户需要订货时说明，并在合同中得到确认。

8．  具有启动/停机输出功能（仅对YT-ZFP-3型），当发电机组所带负载＞80%时，本装置发出启动指令启动对应机组，当发电机组所带负载＜20%时，负荷分配器发出停机指令停止对应机组。启动与停机均为一常开，一常闭的无源转换触点。

9．  输出触点负载能力：加速、减速、分闸：AC250V/12A；DC30V/12A（电阻负载）

负载转移指示：AC125V/0.5A；DC30V/1A（电阻负载）

轻载：AC250V/8A；DC30V/8A（电阻负载）

逆功率：AC250V/8A；DC30V/8A（电阻负载）

启动：AC250V/8A；DC30V/8A（电阻负载）

停机：AC250V/8A；DC30V/8A（电阻负载）

   10．本装置具有自检功能，即当装置处于自检模式时，可以检查装置的加速、减速、负载转移功能。

   11．环境条件：环境温度为0~55℃，相对湿度为95%有船舶运行中的振动、油雾、盐雾。

二、使用说明

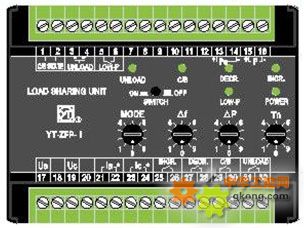

1．  装置面板设有1个电源开关（SWITCH）和6到8个指示灯，分别为电源（POWER）、加速（INCR）、减速（DECR）、分闸（C/B）、负载转移（UNLOAD）、轻载（LOW-P）、逆功（-P，YT-ZFP-2）、起动和停止（START，STOP，YT-ZFP-3），以及4个设定旋钮，分别为调整速度（Tn）、调载精度（△P）、调频精度（△f ）、模式选择（MODE）。

2．  按外接线路图连接无误，电压Uac和电流Ia、Ic的同名端应与装置的接线标志一致。

注：当多台发电机并联运行时，须将每台装置的13#端子相互连接，每台装置的14#端子相互连接；此两端子间电压与多台发电机的平均功率（Pa）相对应。

3．  模式选择：

a)       当装置正常工作时，运行在“平均功率”模式（模式选择旋钮转置“0”位）。

b)      装置具有自检功能，自检分为脱机自检（发电机未接入）和配机自检（发电机接入）。进行自检试验时，装置相应功能的指示灯点亮，输出继电器不动作。

●配机自检：

当模式选择旋钮置“1”位时，人为通过配电板上的调速开关调整电站内并联发电机中的1台发电机的有功功率，测试相应配机自检功能。

●脱机自检：

对于YT-ZFP-1型，模式选择旋钮的“3”、“4”、“5”、“6”位，分别对应装置的“加速”、“减速”、“负载转移”、“轻载”的自检功能。

对于YT-ZFP- 2型，模式选择旋钮的“3”、“4”、“5”、“6”、“7”位，分别对应装置的“加速”、“减速”、“负载转移”、“轻载”、“逆功率”的自检功能。

对于YT-ZFP-3型，模式选择旋钮的“3”、“4”、“5”、“6”、“8”、“9”位，分别对应装置的“加速”、“减速”、“负载转移”、“轻载”、“启动”、“停机”的自检功能。

注：对于各型产品中无定义模式选择档位均为预留位，暂不使用；如若旋钮置于这些位置时，装置无反应。

4．  测量辅助输出的电压（DC），该电压与发电要有功功率（P）相对应，即测量装置的15#端子与16#端子的电压，其中15#端子为正极，16#端子为负极。

5．  发电机转速的调节可通过“调整速度”设定旋钮进行调节，从0到7对应发电机转速调节速度快；发电机负载的调节精度可通过“调载精度”设定旋钮进行调节，从0到7对应调节精度高；电站频率的调节精度可通过“调频精度”设定旋钮进行调节，从0到7对应调节精度高。

注：“调整速度”、“调载精度”、“调频精度”选择“8”、“9”为预留位，暂使用，如若旋钮置为“8”、“9”时，则等同于“0”位。调节更改“调整速度”、“调载精度”、“调频精度”等所有设定旋钮的设定位置后，需切断本装置的电源，并重新接通本装置的电源，此时更新的设定值方可有效，即本装置在更改参数后需重新上电。

6．  通过按下外接（配电板上）的负载转移按钮开关，装置将自动实现负载转移功能。

三、物理接口

可采用35mm导轨安装或底座固定安装，具体见图3。

四、外部接线

1、  接线端子排列见图19.1至图19.3。

2、  参考线路（图19.4）。

本接线图仅提供本装置的基本接线方法，作为参考。由于系统的不同和设计人员的设计方法不同，可参考基本接线方法，进行不同的设计。
