用于可编程控制器（简称PLC）、DCS、计算机等控制采集系统显示某些数据、参数（如温度、压力、流量、速度、角度、位置、数量、频率、转速、电压、电流、功率、时间、故障代码等）。
■ 主要特点
● DeviceNet现场总线通讯方式；
● 2位0.8”LED数码显示；
● 00～99显示范围；
● 采用CAN硬件接口，最多可连接64块数码显示表；
● 电源极性保护、通讯网络相互隔离；
● 显示值与PLC内部数据完全一致，精确，无误差、无零
漂、无需计量。
■ 主要参数
|
工作电压 |
DC 12～25V未隔离 |
|
功率消耗 |
最大24V/0.03A |
|
地址设置 |
显示器手动设置 |
|
通讯速率 |
125KBps、250Kbps、500Kbps手动设置
15～30V/3～6.1mA |
|
通讯方式 |
标准DeviceNet从站（通讯回路隔离） |
|
传送距离 |
<1200M |
|
数码显示 |
2个红色LED数字显示，字高20mm (0.8”) |
|
适用范围 |
所有支持DeviceNet的PLC和计算机主站 |
|
显示功能
|
15个特殊符号及小数点位置可选
|
|
刷新速度 |
>100ms |
|
外形尺寸 |
宽48×高48×深87mm |
|
开孔尺寸 |
（45.6~46）×（45.6~46）mm |
|
重量 |
不含包装约0.12Kg |
|
安装方向 |
任意 |
|
工作温度 |
－20 ～ +40℃ |
|
工作湿度 |
10 ~ 90%（不结露） |
■ 使用方法
● 技术规范内容：
1．符合DeviceNet从站组网方式，最多可达64块；
2．快速显示来至Devicenet系统送来的输出字数据，或特殊符号，真实显示Devicenet信息；
3．通讯速率、站地址手动设置；
4．站地址设置无需打开仪表，通过前面板的按钮即可设置。
▲CMD2A4显示表参数设置：
CMD2A4出厂参数设置为地址09H，波特率为125Kbps，
如果需要修改参数则可按以下步骤进行：
①将CMD2A4表端子1连接于直流电源DC24V正端，端子5连接于DC24V的地端GND。通电后CMD2A4会按照码段自检显示8.8.、版本号（如25.）、站地址、波特率、然后显示E0，最后进入工作模式。
②同时按下显示表前面板的按钮SET和SEL（大约3秒），将进入参数设置状态（注意：在与总线波特率不一致时，上电前应取下通讯线，否则不能进入参数调整模式！）：循环显示站加地址状态（十位小数点不亮）、减地址状态（十位小数点亮）、修
改波特率状态、-.-.。其中-.-.为退出提示。需要修改对应参数时，在显示该参数后按下SEL，可以循环改变对应值，流程示意见下图。
③修改完后，按下SET，在显示-.-.后再按下SEL即确认设置数据并退出参数设置状态， CMD2A4会再次自检显示8.8.、版本号（如25.）、站地址、波特率以确认是否修改。
b1：表示波特率为125Kbps;；
b2：表示波特率为250Kbps;
b5：表示波特率为500Kbps;
▲CMD2A4显示表错误分析：
错误标志
E0----等待接收数据，若久而不消，则没有正确连接通信线或 波特率与总线上的有差异,或上电前没有配置devicenet网络通讯地址；
E1----地址重复，则需要进入参数设置状态，更正为网络上没有重复被使用的地址；
E3----CAN控制器离线,发生时只是显示一次,此有自我错误修复功能；若不消失，则此模块离线，上电重试。
● 接线示意图
在DeviceNet现场网络连接中，本表所设节点不能与相同网络的其他设备节点重复。
■ 显示参数
本显示表占用DeviceNet网络连续2个字节的输出寄存器。
例如，当CMD2A4被组态为OMRON CS1 系列PLC的DeviceNet主站CS1W－DRM21的第1个DeviceNet从站：
在OMRON CS1系列PLC主站中，占用CIO3200 这1个字的寄存器地址。
则CIO3200低位字节为显示表的显示数据控制位，其高位字节则为小数点、特殊符号的控制位。显示值与远程寄存器驱动数据见下表所示（按16进制表示）：
|
序号 |
CMD2A4显示 |
CIO3200低字节 |
CIO3200高字节 |
|
1 |
X X |
X X |
00H |
|
2 |
－X |
X X |
01H |
|
3 |
P X |
X X |
02H |
|
4 |
L X |
X X |
03H |
|
5 |
H X |
X X |
04H |
|
6 |
E X |
X X |
05H |
|
7 |
A X |
X X |
06H |
|
8 |
b X |
X X |
07H |
|
9 |
C X |
X X |
08H |
|
10 |
d X |
X X |
09H |
|
11 |
t X |
X X |
0AH |
|
12 |
n X |
X X |
0BH |
|
13 |
y X |
X X |
0CH |
|
14 |
F X |
X X |
0DH |
|
15 |
r X |
X X |
0EH |
|
16 |
U X |
X X |
0FH |
|
17 |
X X . |
X X |
10H |
|
18 |
X .X |
X X |
20H |
■ 网络组态
本显示表支持在标准DeviceNet网络组态软件中进行组态，也可在支持DeviceNet的其他主站设备中组态，例如，OMRON PLC的DeviceNet Configurator软件组态。下面将简单说明利用CS1系列PLC进行组态的步骤（CJ1W-DRM21与此相同）：
① 安装EDS文件：
由于捷通科技的CMD系列DeviceNet产品完全兼容标准DeviceNet总线，故它可以象AB、OMRON等其他公司的DeviceNet产品一样使用，在OMRON PLC中，CMD2A4按第三方设备组态，即需要安装EDS文件并传输到主站设备中，EDS文件可在DeviceNet Configurator界面中安装，方法如下：
在下图所示的DeviceNet Configurator界面中，选择EDS File -> Install EDS File，打开Jt_eds文件夹，选择要安装的模块所对应的文件CMD2A4.EDS文档后即可安装！安装完成后，会在Device Configurator界面中Vendor/JIETONG TECHNOLOGY CO. Ltd/Generic Device目录下列出CMD2A4。
外形尺寸及接线端子：
CMD2A4外形尺寸（供安装参考）

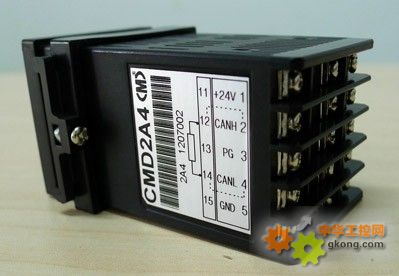

CMD2A4接线端子
详细信息参见下载中心的PDF说明书！！
