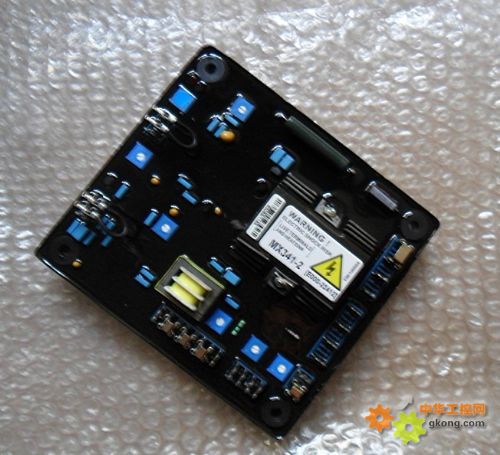

调压板MX341 AVR

mx341稳压板:技术参数:

电源输入：170-220V AC,3相3A(PMG)
侦测输入：电压190-264VAC，单相二线
          频率：50/60HZ，以跨接铜片选择
磁场输 出：电压：最大120VDC
           电流：连续2.7A，非连续为10秒内6A
           电阻：最小15Ω
电压调整率：＜±1% RMS （引擎转速变动在4%内）
电压建立：在AVR输入端子需剩磁电压5VAC以上
外部电压调整：用1KΩ，1Watt电位器时为±10%
电压缓慢建立时间：2秒
低频保护：转折点：95%HZ（出厂设定）
          斜率：下降到30HZ时为170%

一 AVR设定
１频率选择端子(Ｆrequency selection terminals)
50ＨＺ运行 连接50-C 60ＨＺ运行 连接60-C
２稳定性选择端子(Ｓtability selection terminals)
90KW以下 连接A-Ｃ 90KW-550KW 连接B-Ｃ
3励磁中断连接(Ｅxcitation lnterruption Link)
励磁断路器闭合。如不安装此可选件，在辅助接线合内连接Ｋ１-Ｋ２（AVR出厂时K1-K2用一导线连接）。
4 感应选择 （Sensing selection termunals）
连接2-3 连接4-5 连接6-7
二AVR连接
1 P1 P2 P3励磁发电机三相电力输入
2 XX X 为AVR励磁电力输出
3 2 3 为AVR反馈电压输入（220V） 1 2为外接电压微调（无外接微调时连接1 2）
4 S1 S2 为并机电流感应输入
三AVR调整 （出厂时已调整，用户必要时只需作如下调整）：
1 电压调整 如输出电压不符，顺时针旋转电压调节电位器，输出电压升高；反之则反。
2 频率设定 将发动机转速调至47HZ，逆时针旋转UFRO电位器，使指示二极管发光，调回发动机转速即可。
3 过流减励 使发电机在额定功率下，顺时旋转励磁脱扣电位器，使指示二极管发光，再逆时旋转约5度即可。
