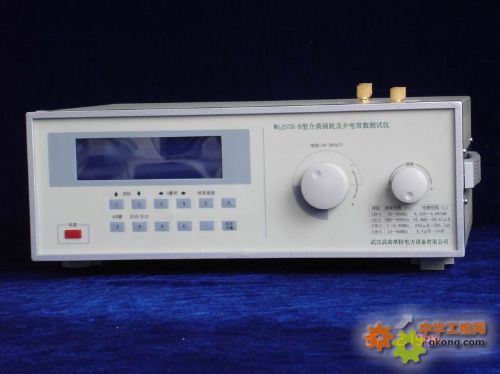

WGJSTD-A介电常数及介质损耗测试仪是一款通用的,多用途,多量程的高频阻抗测量仪器。它可测量高频电感器,高频电容器及各种谐振元件的品质因数(Q值)、电感量、电容量、分布电容、分布电感,也可测量高频电路组件的有效串、并联电阻、传输线的特征阻抗、电容器的损耗角正切值、电工材料的高频介质损耗、介质常数等等。因而高频Q表不但广泛用于高频电子元件和材料的生产、科研、品质管理等部门、也是高频电子和通信实验室的常用仪器。本机是老产品QBG-3B高频Q表、AS2851、AS2852高频Q表的换代产品。它的测试回路采用了优化的设计、优质的介质材料和优良的涂覆工艺使残值减少。其高频信号源是采用DDS数字合成、Q值测定和显示部分运用了微机技术和智能化管理,数码锁定信号源频率,谐振回路自动搜索,测试标频自动设置技术,使得测试精度更高,使生产线分选测试速度大增。
一、仪器的技术指标
1.Q值测量
a.Q值测量范围:5~999。
b.Q值量程分档:30、100、300、999、自动换档。
c.标称误差
频率范围:25kHz~10MHz;
固有误差:≤5%±满度值的2%;工作误差:≤7%±满度值的2%;
频率范围:10MHz~50MHz;
固有误差:≤7%±满度值的2%;工作误差:≤10%±满度值的2%。
2.电感测量
a.测量范围:0.1μH~1H。
b.分 档:分七个量程。
0.1~1μH, 1~10μH, 10~100μH,
0.1~lmH, 1~10mH, 10~100mH, 100 mH~1H。
3.电容测量
a.测量范围:1~460pF(460pF以上的电容测量见使用规则);
b.电容量调节范围
主调电容器:40~500pF;
准 确 度:150pF以下±1.5pF;150pF以上±1%;
微调电容量:-3pF~0~+3pF;
准 确 度:±0.2pF。
4.振荡频率
a.振荡频率范围:25kHz~50MHz;
b.频率分档:
25~74kHz, 74~213kHz, 213-700kHz, 700kHz~1.95MHz,
1.95MHz~5.2MHz, 5.2MHz~17MHz, 17~50MHz。
c.频率误差:2×10-4±1个字。
5.Q合格指示预置功能,预置范围:5~999。
6.仪器正常工作条件
a. 环境温度:0℃~+40℃;
b.相对湿度:<80%;
c.电源:220V±22V,50Hz±2.5Hz。
7.试样尺寸
圆片形:厚度2+0.5mm,直径为Φ30~40mm(ε<12时),Φ25~35mm(ε=12~30时),Φ15~20mm(ε>30时)
8.其他
a.消耗功率:约25W;
b.净重:约7kg;
c. 外型尺寸:(l×b×h)mm:380×132×280。
