::产品简介::

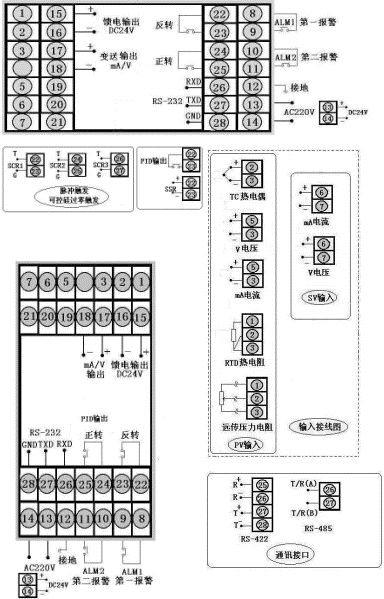

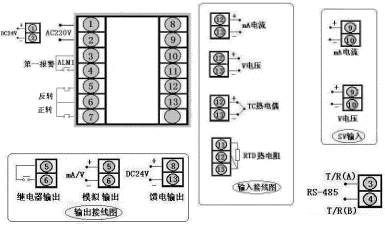

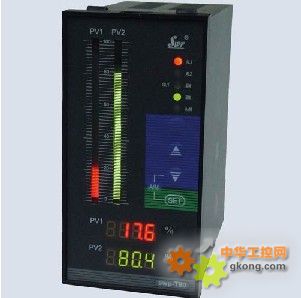

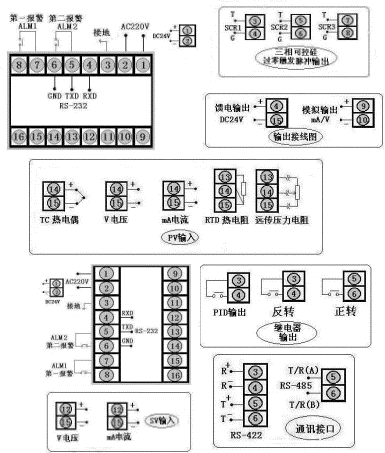

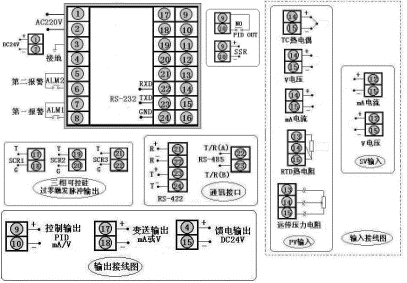

SWP-LED系列PID外给定（或阀位）控制仪 /PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。 　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。 一、 主要特点 　　1、 通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。 　　2、 PID参数自整定。 　　3、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。 　　4、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。 二、 特殊技术参数 控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 比例范围 0.0%-100.0%（单位：0.1%） 积分（复位）时间 0-9,999s（单位：1s） 微分（比率）时间 0-9,999s（单位：1s） 控制周期 1-250s（单位：1s） 采样周期 0.5s 三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图） 型号 SWP-ND415、D425系列 接 线 图 仪表外形 仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g   型号 SWP-NS415、S425系列 仪表外形 仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重 量:240g   型号 SWP-ND815、D825系列 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NT815、T825系列 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NS815、S825系列 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-NT815、T825系列 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-ND915、D925系列 接 线 图 仪表外形 仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g   型号 SWP-ND715、D725系列 接 线 图 仪表外形 仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g   特殊订货与本接线图不同之处，以随机接线图为准。 四、 SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表 型 号 代 码 说 明 SWP -N 　□　□　□□-　□　□　□ -□□/□□-□　□　-□　-□ 新一代PID自整定控制仪 外形特征 D S                       横式显示仪表 竖式显示仪表 外形尺寸 4 7 8 9                     96×48mm（横） 48×96mm（竖） 72×72mm 160×80mm 80×160mm 96×96mm 控制作用 15 25                   外给定控制 阀位控制（继电器正转反转控制） 通讯方式 □                 参见"通讯方式" 控制输出 □               参见"控制输出方式" 变送输出 □             参见"变送输出方式" PV输入类型 □□           参见"输入类型" SV输入类型 □□         参见"输入类型" 第一报警方式 □       参见"报警输出方式" 第二报警方式 □     参见"报警输出方式" 馈电输出 P   DC24V馈电输出 供电方式 W T 　　 DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 五、 SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表 型 号 代 码 说 明 SWP -N T　□　□□-□　□　□- □□/□□-□　□-□- □ -□ 新一代PID光柱显示控制仪 外形尺寸 8                       160×80mm,80×160mm 控制作用 15 25                     外给定控制 阀位控制(继电器正转反转控制) 通讯方式 □                   参见"通讯方式" 控制输出 □                 参见"控制输出方式" 变送输出 □               参见"变送输出方式" PV输入类型 □□             参见"输入类型" SV输入类型 □□           参见"输入类型" 第一报警方式 □         参见"报警输出方式" 第二报警方式 □       参见"报警输出方式" 馈电输出 P     DC24V馈电输出 供电方式 W T 　　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 X 　　 横式显示 竖式显示（可省略） 特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。 ★ 变送输出方式 选型代码 0 2 3 4 5 8 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格 ★ 输入类型 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 　 　 　 ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V开方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V开方 03 K 07 WRe 12 4～20 mA 19 4～20 mA开方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA开方 　 　 ★ 报警输出方式 选型代码 N H L G A D 输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警 ★ 通讯方式 选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格 ★ 控制输出方式 选型代码 0 1 2 3 4 5 6 7 8 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 ★ 第一报警输出只能选择N、H或L报警输出。 ★ 注1：仪表显示方式为 PV、SV双LED显示。 ★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。 ★ 注3：阀位控制--继电器正转、反转控制输出。 ★ 型号举例： ①SWP-ND815-21-08/12-HL-P-W 　　外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。 ②SWP-NT815-81-10/12-LH-T 　　光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类型为4～20 mA，第一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。
